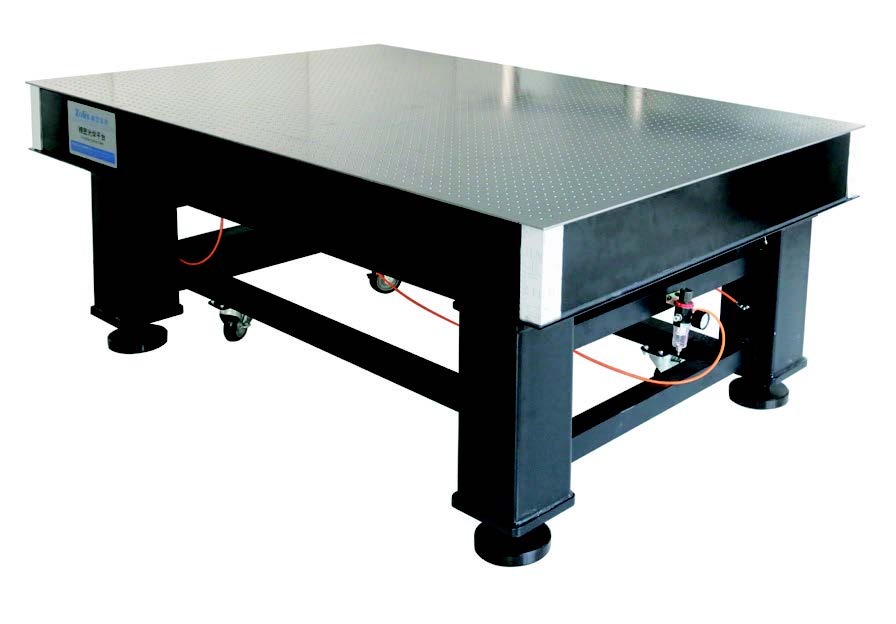

产品名称:ZTP系列半膜片式气浮隔振光学平台

产品型号: ZTP系列

产品品牌: zolix


特点:
• 采用(进口)半膜片式空气弹簧,隔振性能好,固有频率通常小于1.5~3Hz。
• 整体焊接支架,具有更好的刚性和稳定性。支架上方带三个高度调整机构,支架下方带升降高度机构和脚轮。
• 台面材料为SUS410铁磁不锈钢,具有较好的耐腐蚀性能。
• 台面厚度100/200/300mm,具有很好的厚重比和刚性。台面侧面采用黑色铝塑板包边,美观、实用。
• 隔振效果好、性价比非常高的科研级气浮隔振光学平台。
说明:
ZTP 系列是卓立汉光采用:(进口)半膜片式空气弹簧、整体焊接支架、铁磁不锈钢台面(同OTP 台面)的气浮隔振光学平台,整体高度800mm,分为气浮式支架和台面两部分。

台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺),没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢,具有较好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。

气浮支架采用(进口)半膜片式空气弹簧,气室为二层结构,采用整体焊接四支撑结构(3 米及3 米以上为六支撑),下方采用阻尼隔振垫,隔振性能较好,固有频率一般小于1.5 ~ 3Hz。3 个进口水平调节阀反应灵敏,响应时间短。


调整高度机构分为两部分:支架下方(每个支撑腿下方)还具有高度调整机构,可解决地面不平引起的支架扭曲、变形等现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平。

ZTP 系列平台自带脚轮,方便移动和调整。
ZTP 系列产品刚性强、稳定性好、隔振效果好、性价比高,适合于对隔振要求较高的环境使用。

细节说明:

技术指标:
• 自动充气,自动平衡,响应时间短,平衡速度快
• 固有频率:<1.5~3Hz,同负载和实际使用情况相关
• 标配静音无油空气压缩机,工作压力:3~7Kg/cm2
• 气浮支撑:(进口)半膜片式空气弹簧,支撑腿内部还有二级气室,进一步提升隔振性能
• 台面结构:三层夹心式蜂窝结构
• 上台面:4~6mm厚SUS410铁磁不锈钢
• 台面内部支撑:钢制井字形蜂窝状支撑结构,焊接工艺,强度高
• 下底面:4~6mm厚碳钢,表面喷黑塑处理
• 侧板:内层碳钢板,外层为黑色铝塑板,美观、实用,四角用不锈钢板包角
• 厚度:100/200/300mm,详见选型表
• 平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
• 支架:整体焊接式四或六支撑结构(3米及3米以上为六支撑),具有更好的刚性和稳定性,支架带上下两套高度(水平)调整机构。
• 台面加支架总高度800mm,总高度可调范围:-10~+15mm
• 孔距:25mm×25mm
• 孔径:M6
• 台面重量:
100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2
300mm厚台面约:167Kg/m2

选型表:

产品型号整体规格(mm)台面厚度(mm) 台面自重(Kg) 支撑腿截面积(mm) 支架高度(mm) 支架负载能力(Kg) 备注
ZTP10-081000×800×80010090120×1207004004支撑
ZTP12-081200×800×800100106120×1207004004支撑
ZTP15-091500×900×800200190120×1206005004支撑
ZTP15-101500×1000×800200206120×1206005004支撑
ZTP18-121800×1200×800200297120×1206005004支撑
ZTP20-102000×1000×800200289160×1606008004支撑
ZTP20-122000×1200×800200332160×1606008004支撑
ZTP24-122400×1200×800200393160×1606008004支撑
ZTP30-123000×1200×800300598160×16050012006支撑
ZTP30-153000×1500×800300739160×16050012006支撑
ZTP35-123500×1200×800300700160×16050012006支撑
ZTP35-153500×1500×800300865160×16050012006支撑

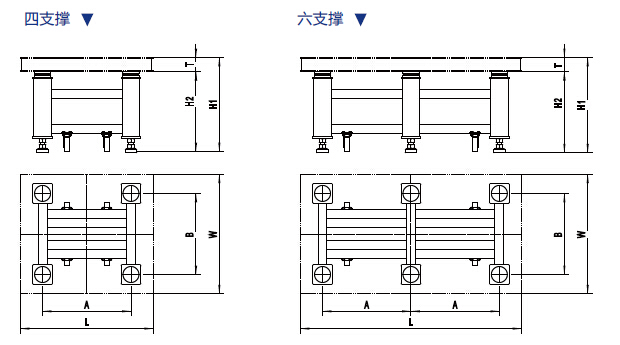

尺寸图:





型号尺寸
L(mm)W(mm)A(mm)B(mm)T(mm)H1(mm)H2(mm)
ZTP10-081000800700600100800700
ZTP12-081200800900600100800700
ZTP15-0915009001100600200800600
ZTP15-10150010001100600200800600
ZTP18-12180012001200900200800600
ZTP20-10200010001200700200800600
ZTP20-12200012001200900200800600
ZTP24-12240012001400900200800600
※ZTP30-12300012001100900300800500
※ZTP30-153000150011001100300800500
※ZTP35-12350012001100900300800500
ZTP10-081000800700600100800700
注:带※为六支撑,其余为四支撑
