产品名称:KSAxxx-11/12-X系列高精密电动平移台

产品型号: KSAxxx-11/12-X系列

产品品牌: zolix


KSAxxx-11/12-X系列高精密电动平移台
说明:
KSAxxx-11/12-X 系列是卓立汉光生产的高精密电动平移台,其中-11系列采用优质铝合金底板,-12 系列采用钢制底板,用户可根据具体应用灵活选择,如:组维使用或真空中使用时,推荐选用钢制-12 系列产品。

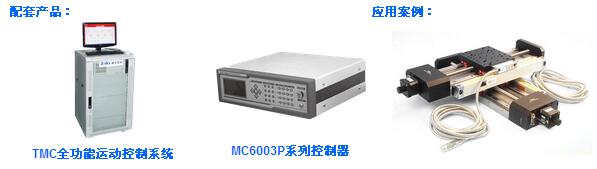

该系列产品采用外置进口光栅尺,配合卓立MC600 系列控制器,闭环分辨率为1μm,该系列电移台其它关键技术指标也达到国际水平。如:每200mm 行程范围内直线度、平行度小于12μm,俯仰小于20″、偏摆小于25″。KSAxxx-11/12-X 系列产品广泛应用于各种高精度领域,如:精密激光加工、精密三维扫描测量等。

特点:
● 钢制(或铝制)底座,基准面精密磨削,保证整体性能稳定
● 外置进口光栅尺,闭环分辨率可达1μm
● 采用进口高等级滚珠丝杠,可实现高定位精度
● 采用进口高等级线性滑块导轨,具有高运动性能
● 标配二相步进电机,稳定、可靠



光栅尺接线图


电机接线图:

选型表:
型号KSA050- 11/12-XKSA100- 11/12-XKSA150- 11/12-XKSA200- 11/12-XKSA300- 11/12-XKSA400- 11/12-XKSA800- 11-XKSA1000- 11-X
行程(mm)501001502003004008001000
滚珠丝杠导程(μm)45
闭环分辨率(μm)1
8细分开环分辨率(μm)2.53.125
最大速度(mm/s)4050
重复定位精度(μm)<3
回程间隙(μm)<5
偏摆(")<15<20<25<30-
俯仰(")<20<25<30<40-
运动直线度(μm)<10<12<15<20<50<60
运动平直度(μm)<10<12<15<20<50<60
步进电机(步距角)42(1.8°)57(1.8°)
工作电流(A)1.72.4
中心负载(Kg)3050
