KSMG系列高精密手动摆动滑台

KSMG 系列产品是卓立汉光开发的手动摆动滑台,该系列产品主体材料采用优质铝合金,使用弧形V 型滚珠导轨导向,蜗轮蜗杆驱动。台面运行平稳可靠,灵敏度高,该系列产品适合用于手动高度调整有较高要求的领域。


产品咨询
资料下载
产品概述


说明:
KSMG 系列产品是卓立汉光开发的手动摆动滑台,该系列产品主体材料采用优质铝合金,使用弧形V 型滚珠导轨导向,蜗轮蜗杆驱动。台面运行平稳可靠,灵敏度高,该系列产品适合用于手动高度调整有较高要求的领域。


特点:
  • 采用弧形V型滚珠导轨,运动舒适,负载能力强、耐用性好
  • 精加工导轨安装面,保证了产品的高灵敏度、高运动精度
  • 主体材料为2024铝合金,表面氧化黑处理,强度较高、耐磨性好、外形美观
  • 蜗轮蜗杆驱动,传动比大,带自锁功能

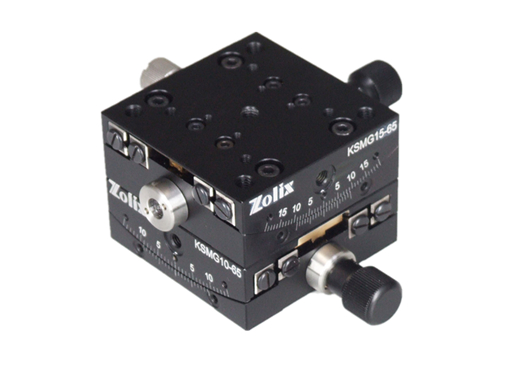

  • 可独立使用,也可成对使用
  • 产品尺寸丰富、交货期短、配套性好、性价比高

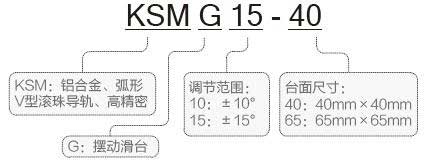

KSMG系列高精密手动摆动滑台命名规则:

选型表:
型号 KSMG10-40 KSMG15-40 KSMG10-65 KSMG15-65
行程(°) ±10 ±15 ±10 ±15
设计中心高度(mm) 57 40 75.5 50
台面尺寸(mm) 40×40 65×65
厚度(mm) 17 25
导轨 弧形V型滚珠导轨
驱动方式 蜗轮蜗杆
传动比 320:1 235:1 352:1 252:1
主体材料及表面处理 铝合金,黑色阳极氧化处理
自重(Kg) 0.15 0.15 0.42 0.42
旋转中心跳动(µm) ≤60 ≤40
刻度*小读数(°) 0.01
手轮旋转一周调整角度(°) ≈1.13 ≈1.53 ≈1.02 ≈1.43
中心负载(Kg) 3 5
