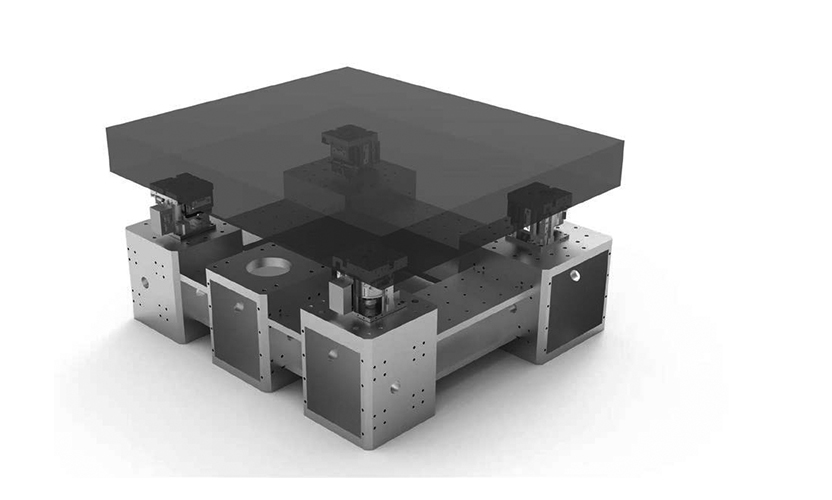

ZVI-FT系列气浮主动隔振平台特点
• 空气弹簧支撑
• 6自由度主动隔振
• 主动隔振带宽低至0.8Hz起
• 台面振动低至VC-G
• 标品负载支持700-7500KG
• 水平向电机峰值推力高达20N
• 总体规格（长、宽、高）多种规 格可选
• 核心控制系统全部自研
• 核心部件国产化
• 主动隔振带宽：0.8-150Hz
• 台面稳定性： ≤±8um
• 传递率： ≤-10dB@2Hz， ≤-25dB@5Hz， ≤-35dB@10Hz， ≤-40dB@20Hz
• 水平向电机峰值推力高达1280N
• 系统支持最大功率1500W
• 台面平面度： NTBP：0.02-0.05mm/600mm ×600mm
NTBK：0.1mm/600mm ×600mm
大理石台面：0级、 1级、2级、3级可选（GB/T20428-2006）
• 台面厚度： 100/200/300mm
• 孔径：可定制孔径
• 孔距：可定制孔距或特殊位置打孔
• 标品单腿最大承载能力： 1800Kg

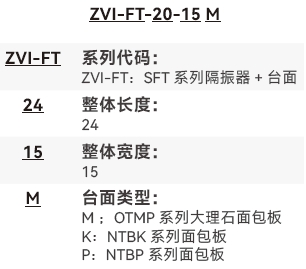

选型表：（M、K、O参考具体台面信息）
|
产品型号 |
整体规格（L*W: mm） |
台面上负载要求（kg） |
台面厚度（mm） |
隔振器规格 (L*W*H:mm) |
单隔振器重量 |
|
ZVI-FT-15-10M |
1500×1000 |
10-400 |
200 |
248×240×205.3 |
20kg |
|
ZVI-FT-15-12M |
1500×1200 |
10-600 |
200 |
225×185×202 |
17kg |
|
ZVI-FT-20-12P |
2000×1200 |
300-600 |
200 |
248×240×205.3 |
20kg |
|
ZVI-FT-20-12M |
2000×1200 |
300-1100 |
200 |
308×300×202 |
38kg |
|
ZVI-FT-24-12P |
2400×1200 |
200-700 |
200 |
248×240×205.3 |
20kg |
|
ZVI-FT-24-12M |
2400×1200 |
400-1200 |
250 |
308×300×202 |
32kg |
|
ZVI-FT-30-12P |
3000×1200 |
400-1000 |
300 |
225×185×202 |
17kg |
|
ZVI-FT-30-12M |
3000×1200 |
1000-3000 |
300 |
380×370×260 |
58kg |

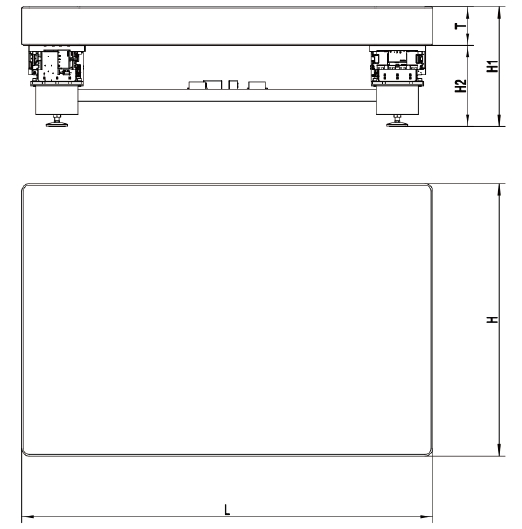

尺寸图
|
型号 |
尺寸（mm） |
||||
|
L |
W |
T |
H1 |
H2 |
|
|
ZVI-FT-15-10M |
1500 |
1000 |
200 |
800 |
600 |
|
ZVI-FT-15-12M |
1500 |
1200 |
200 |
800 |
600 |
|
ZVI-FT-20-12P |
2000 |
1200 |
200 |
800 |
600 |
|
ZVI-FT-24-12P |
2400 |
1200 |
250 |
900 |
650 |
|
ZVI-FT-30-12P |
3000 |
1200 |
350 |
900 |
550 |
|
ZVI-FT-20-12M |
2000 |
1200 |
200 |
800 |
600 |
|
ZVI-FT-24-12M |
2400 |
1200 |
200 |
800 |
600 |
|
ZVI-FT-30-12M |
3000 |
1200 |
300 |
900 |
600 |
