30 mm笼式安装板
产品说明
材质：6061-T6铝合金ZOLIX提供的30mm标准笼板兼容30mm笼式系统使用，有矩形和圆形两种形状可供选择，均可兼容30mm笼式系统，其中矩形笼板厚度有4 mm、9 mm、12.5 mm三种，中心孔可根据需求选择SM05、SM1及RMS螺纹，或是直径25.4mm、30.5mm及32mm的光壁孔。圆形笼板可适配SM2内螺纹或直径Ø50.8 mm光壁的孔内，中心光学元件安装孔均为SM1螺纹孔。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺钉，可使用1.5 mm六角扳手紧固笼板。
通用参数
|
主体材质 |
6061-T6铝合金 |
表面处理方式 |
黑色阳极氧化 |
|
兼容系统 |
30mm 笼式系统 |
安装光学元件尺寸 |
Ø25.4mm |
30 mm薄型笼板
材质：6061-T6铝合金ZOLIX提供的30 mm薄型笼板，厚度仅有4mm,其中心安装孔为SM1螺纹贯穿孔，与ZOLIX的SM1光机械件能兼容使用，此笼板底部无M4接杆安装孔，故无法在自由空间中使用，仅能搭配在30mm笼式系统中使用。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固笼板。
|
产品型号 |
中心螺纹孔规格 |
厚度 |
|
CSP1S-25.4 |
SM1螺纹 |
4mm |

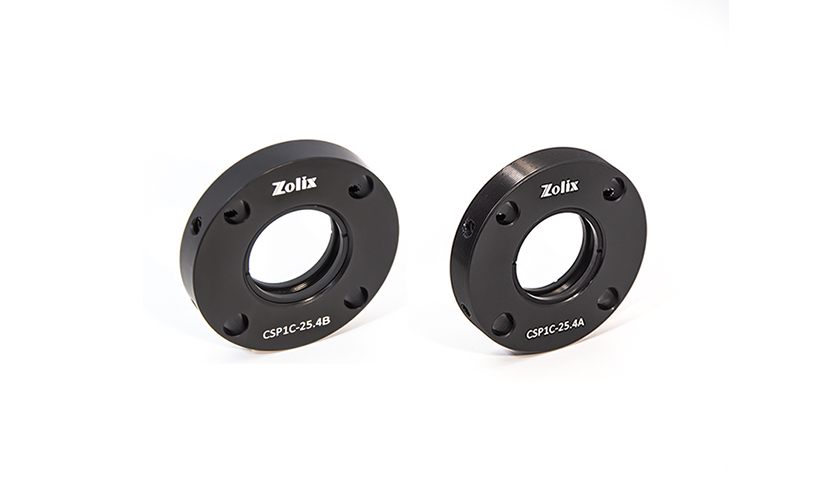

30 mm圆形笼板
材质：6061-T6铝合金ZOLIX提供的30 mm圆形笼板适用于安装Ø25.4mm的光学元件，圆形同轴板带有30mm笼式系统安装孔，可将30mm笼式系统转接至2英寸光机械件或60mm笼式系统中，其中心安装孔为SM1螺纹，附赠2个SM1螺纹卡环，用于安装光学元件。外形尺寸有SM2外螺纹和Ø50.8mm光壁两种规格，可根据使用场景及需求进行选择。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固笼板。
|
产品型号 |
外形尺寸规格 |
安装光学元件尺寸 |
|
CSP1C-25.4A |
SM2螺纹 |
Ø25.4mm |
30 mm笼板，安装直径25.4 mm光学元件
材质：6061-T6铝合金ZOLIX提供的30 mm笼板兼容30mm笼式系统使用，用于安装1英寸光学元件。CSP1T-25.4S的光学元件固定方式为光壁孔安装，顶丝固定。CSP1T-25.4AS和CSP1T-25.4A均为卡环固定，其中CSP1T-25.4AS为限位台阶和单卡环固定，CSP1T-25.4A为双卡环固定，卡环为附赠品，已安装至笼板上。笼板底部带有M4螺纹孔，用于安装接杆。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5mm六角扳手紧固笼板。
|
产品型号 |
安装光学元件尺寸 |
光学元件固定方式 |
|
CSP1T-25.4S |
Ø25.4mm |
限位台阶+顶丝固定 |
| CSP1T-25.4AS | Ø25.4mm | 单卡环固定 |
| CSP1T-25.4A | Ø25.4mm | 双卡环固定 |
|
标准笼板 |
型号 |
PDF图纸 |
3D图纸 |
|
CSP1-25.4 |
|
|
|
|
CSP1-SM1 |
|
|
|
|
CSP1-RMS |
|
|
|
|
旋转笼板 |
CSP1R-SM1 |
|
|
|
30 mm薄型笼板
|
CSP1S-25.4
|
 |
 |
|
30 mm圆形笼板
|
CSP1C-25.4A
|
|
|
|
30 mm笼板
|
CSP1T-25.4S
|
|
|
|
30 mm笼板
|
CSP1T-25.4AS
|
|
|
|
30 mm笼板
|
CSP1T-25.4A
|
|
|
