空间滤波产品
>
APSF系列空间滤波器
APSF系列空间滤波器
Inquiry
Download
Details&Spec
Details

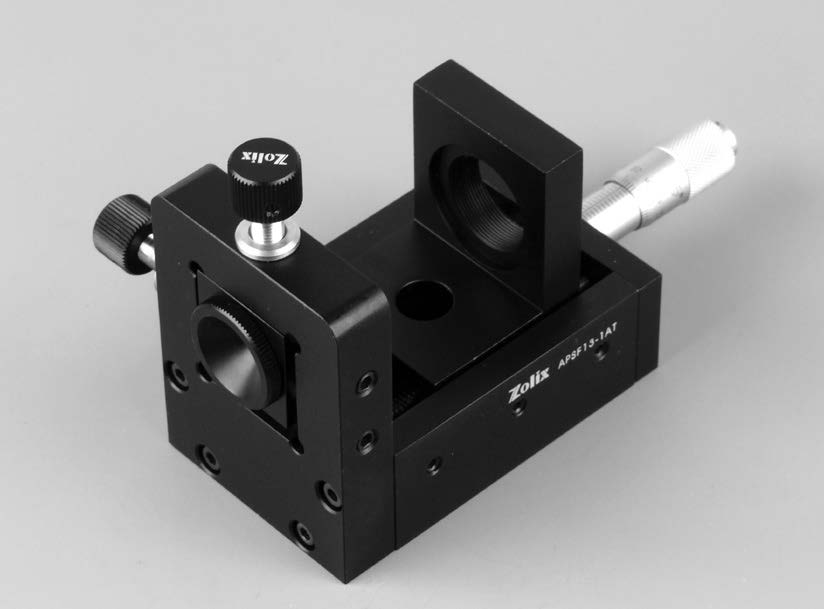

APSF系列空间滤波器
APSF13-1AT 是将安装显微物镜和针孔光阑的装置合成在一起的空间滤波装置,为了方便实现空间滤波,后端的显微物镜座,采用分厘卡驱动,可以定量调节。前端放置针孔光阑的部位含针孔光阑座(APPH-GD),并将滤波部分机构设计成锥形,更有利于实现空间滤波。整体光阑座可以进行水平和竖直方向的精密调整,调整机构采用M6×0.25 的细牙螺纹,压簧复位。
APSF系列空间滤波器
使用说明:
● 物镜调整范围:13mm
● 分厘卡*小读数:0.01mm
● 针孔调整范围:±1.5mm
● 自重:0.4Kg
● 安装孔:φ6.8沉孔φ11
APSF系列空间滤波器

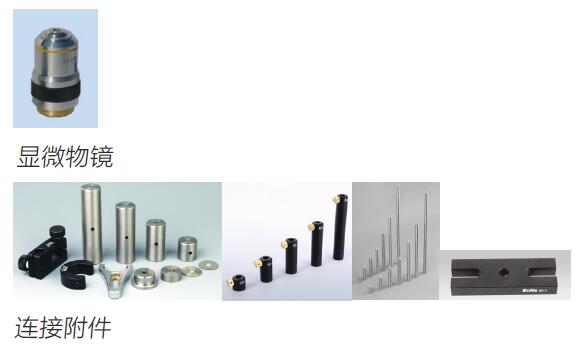

关联产品:
配件(显微物镜、针孔光阑)
选型说明:
若波长为632.8nm 的激光在空气中传播,入射光斑直径2mm 时,显微物镜和针孔的参考值:
物镜型号
焦点处光斑束腰半径理论计算值(μ
m
)
推荐选用针孔(μ
m
)
X10
6.7
10~15
X20
3.6
5~10
注:
● 以上数据供您参考,不作为实验依据和结果。
● 由于普通显微物镜工作距离较短,所以APSF13-1AT不适合安装20倍以上的显微物镜。
● 如果您在空间滤波时,使用放大倍数较大的显微物镜,请选择长工作距离的显微物镜,或者选择分体式的空间滤波结构。
●
本产品不包含物镜和针孔光阑。
