光源附件

卓立汉光的GLORIA 系列光源输出光束为平行光,当光源在具体应用中,通常需要搭配不同的配件,以满足不用的应用场合。如可能需要调整光源的方向、强度等,就可能需要选择光纤、滤光片、光阑等等附件。
产品咨询
资料下载
产品概述
卓立汉光的GLORIA 系列光源输出光束为平行光,当光源在具体应用中,通常需要搭配不同的配件,以满足不用的应用场合。如可能需要调整光源的方向、强度等,就可能需要选择光纤、滤光片、光阑等等附件。
卓立汉光提供多种多样的附件供选择。针对光源类型不同,通常需要选择对应口径的配件。各种配件之间也可以任意组合搭配。
卓立汉光的GLORIA 系列光源输出接口口径均为59mm。
透镜组件
透镜组件(包含透镜及安装座)
用于GLORIA 系列光源的会聚。如果多种光源附件累加应用,可以直接用3 个M3 锁紧钉来锁紧;在其它应用场合,可以用M6 螺钉来固定安装本透镜组件。
可调空间密封管
在实际应用中,有时候需要将光源输出光路封闭起来或者改变透镜的安装位置,如将光源与光谱仪之间的光路封闭起来,避免光源输出影响到其它环境,就需要配置可调空间密封管。卓立汉光提供了一系列的密封管,用于不同的应用场合。
LHP150 用于封闭光源输出光路,适合于光源已安装150mm 焦距透镜的光源输出。
LHP150 一端可以安装在光源输出口,另一端可以安装LLM50.8 透镜安装座,用于改变透镜的安装位置。

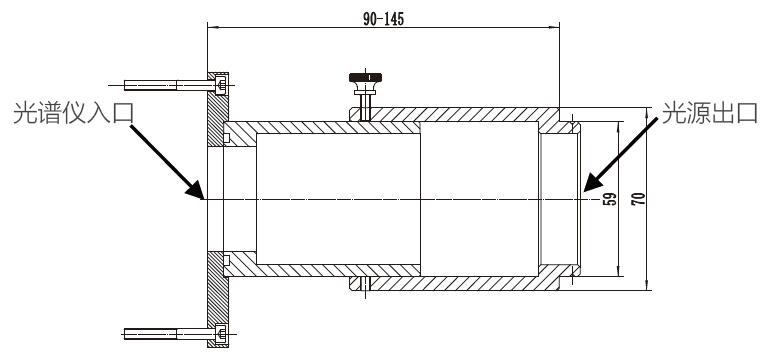

TLS-F1

用于封闭GLORIA 光源与Omni-λ 光谱仪之间的光路。

适合于光源已安装150mm 焦距透镜的光源输出,兼容光谱仪安装或无安装SD 滤光片轮。

型号

光源适配口径

(mm)

有效通光孔径

(mm)

外径

(mm)

可扩展范围

(mm)

TLS-F1

59

46

70

90~145

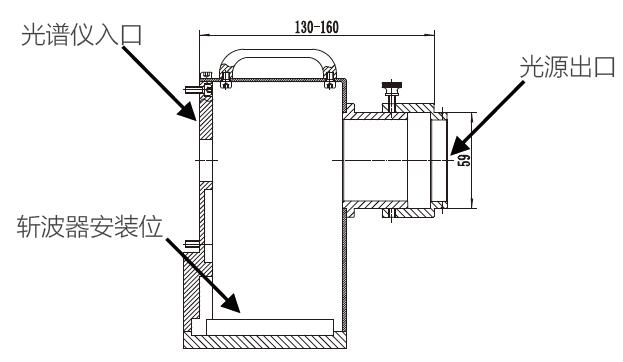

TLS-F2

型号

光源适配口径

(mm)

有效通光孔径

(mm)

外径

(mm)

可扩展范围

(mm)

TLS-F2

59

46

--

130~160

用于封闭GLORIA 光源与Omni-λ 光谱仪之间的光路。

适合于光源已安装150mm 焦距透镜的光源输出。同时预留了SR540 斩波器的安装位置。

TLS-F3

型号

光源适配口径(mm)

有效通光孔径(mm)

外径(mm)

可扩展范围(mm)

TLS-F3

59

46

--

115~120

用于封闭GLORIA 光源与Omni-λ 光谱仪之间的光路。

适合于光谱仪安装SD 滤光片轮,光源已安装150mm 焦距透镜的光源输出。同时预留了SR540 斩波器的安装位置。

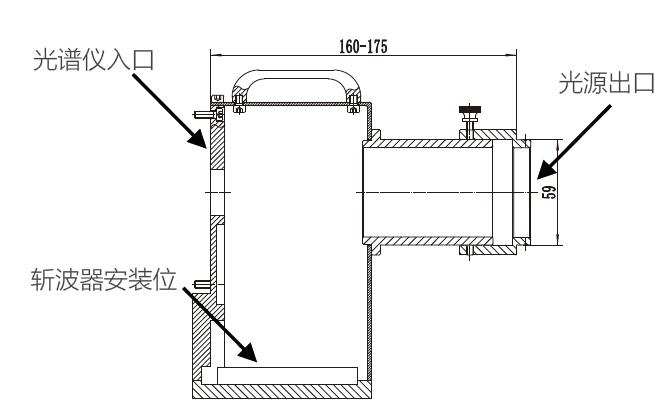

TLS-F5

型号

光源适配口径(mm)

有效通光孔径(mm)

外径(mm)

可扩展范围(mm)

TLS-F5

59

46

--

160~175

注意:TLS-F1到TLS-F5只适合于Omni-λ系列光谱仪的手动狭缝,不能用于电动狭缝。

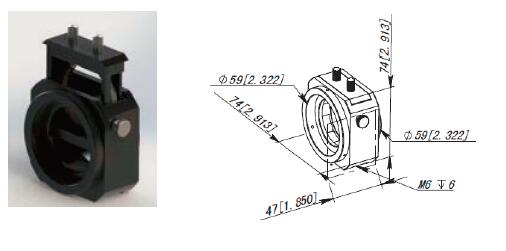

滤光片座
可安装长波通滤光片、短波通滤光片、中性密度滤光片或其他滤光片,改变光源输出的光谱范围或强度。滤光片固定架分为开放式和密封式2 种。
开放式滤光片固定架,可以方便更换50×50mm 方形或直径50mm 圆形的滤光片。

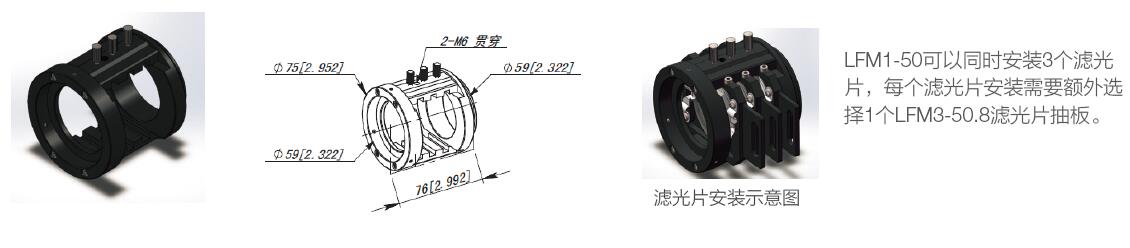

LFM1-50:50mm开放式滤光片座
LFM2-50:50mm封闭式滤光片座
LFM2-50只能安装一个滤光片(方形、圆形)。

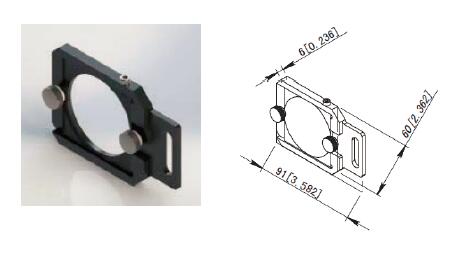

LFM3-50.8:50.8mm开放式滤光片座抽板
型号规格说明


型号

接口法兰尺寸(mm)

有效通光口径(mm)

适配滤光片尺寸(mm)

说明

口径

最大厚度

LFM1-50

59

46

——

——

开放式,最多可安装3块滤光片,需要额外配置LFM3-50.8

LFM2-50

59

46

φ50、φ50.8

50X50,50.8X50.8

10

密封式,只能安装1块滤光片

LFM3-50.8

——

46

用于LFM1-50中安装滤光片

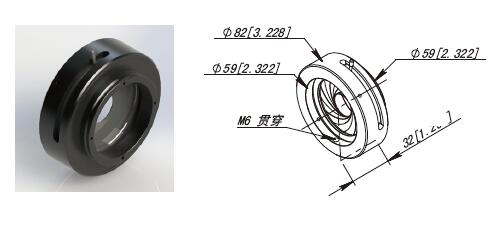

可调光阑
在光源应用中,用户有时需要随时调整光斑的大小和强度,为此卓立汉光专门设计了可调光阑。您可以通过调光阑对光源的光强和光斑大小进行任意调节,且两端可自由连接其它附件。 请注意,当光源功率在200W 及以上时,需要在可调光阑前面安装滤光片,以便滤除红外部分,以免过热对可调光阑造成损伤。

型号

光源适配口径(mm)

光圈调节范围(mm)

长度(mm)

模式

LMI50

59

2~50

32

手动

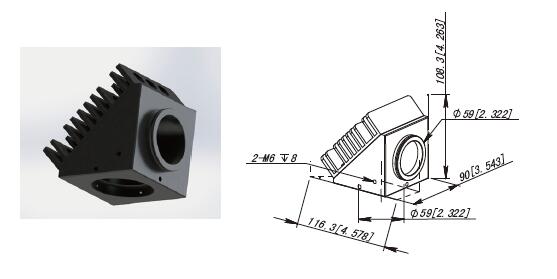

光束转向组件

可以对光束进行 90 度转折,适用波段为紫外到可见光波段。 如果需要单独反射某个特定波段,可在接口上安装相应滤光片。





型号

适配 口径(mm)

有效 口径(mm)

光谱 范围(mm)

反射镜尺寸





模式

直径(mm)

厚度(mm)

LBT46

59

46

UV-Vis

80

5

反射镜可以更换

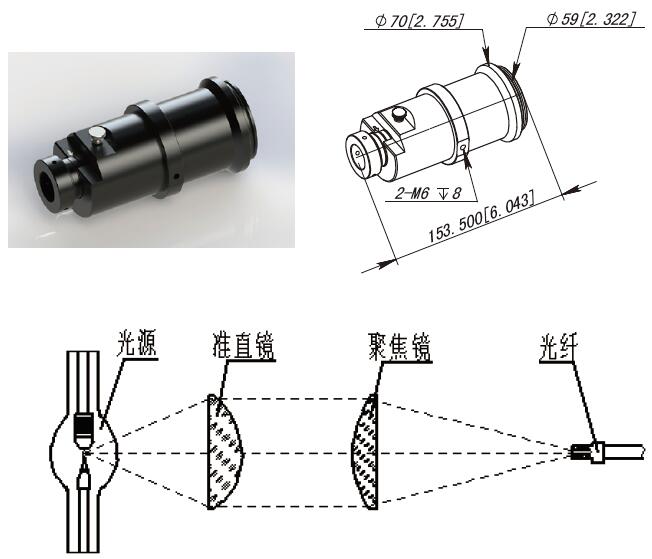

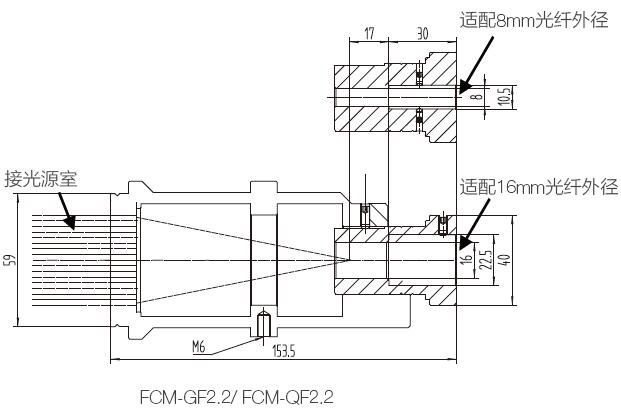

光纤与光源耦合

将光源输出的平行光会聚耦合进光纤。

型号

光源适配口径

(mm)

准直镜外径尺寸

(mm)

聚焦镜

适用的光纤束

FCM-GF2.2

59

50.8

F/2.2 玻璃

玻璃光纤,8mm适配,16mm适配

FCM-QF2.2

59

50.8

F/2.2 石英

石英光纤,8mm适配,16mm适配

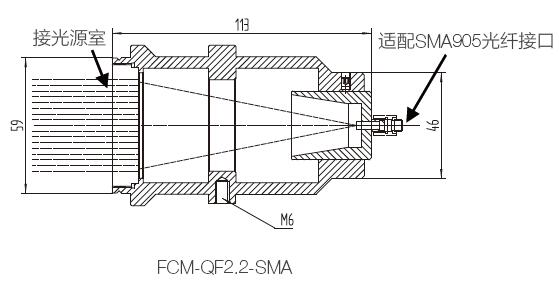

FCM-QF2.2- SMA

59

50.8

F/2.2 石英

石英光纤, SMA905接口
