DRP系列

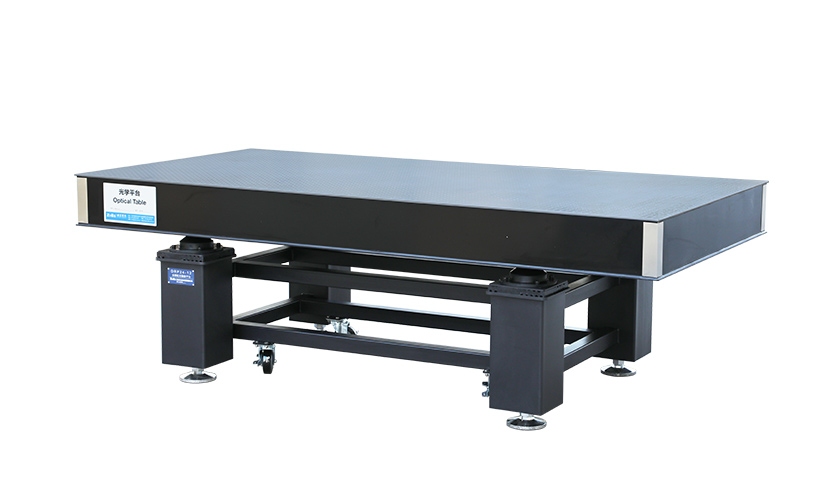

标准双频阻尼隔振光学平台DRP系列

DRP系列采用双频阻尼隔振系统,具有更合理的刚性、更小的固有频率和更好的隔振性能。DRP系列结构上采用:P型双频阻尼隔振系统、整体焊接支架、标准不锈钢台面(高导磁SUS430、弱导磁SUS304、极弱导磁SUS316),整体高度800mm,分为台面和支架两部分。
产品咨询
资料下载
产品概述

标准双频阻尼隔振光学平台DRP系列特点:

• 标准台面上台板材料为SUS430(1Cr17 )高导磁不 锈钢,台面也可选择整体材料为SUS304弱磁不锈钢面包板, 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。
• 采用 P 型双频阻尼隔振系统,固有频率通常小于6~15Hz。
• 表面经过亚光处理,可有效减少杂散光。
• 整体焊接支架,刚性高,稳定性好。
• 侧面为黑色铝塑板,美观、实用,四角用不锈钢板包角。
• 教学和科研可兼顾的阻尼隔振光学平台。
应用领域:
• 兼顾一定隔振要求与台面稳定的实验场景,如精密机械运动、激光相关实验、毫米波雷达、光学仪器等。

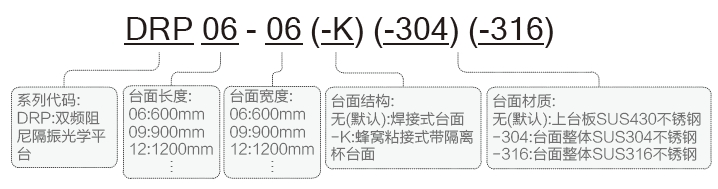

命名规则:

标准双频阻尼隔振光学平台DRP系列技术指标:
• 固有频率:<6~15Hz,同负载和实际使用情况相关
• 平面度:0.02~0.05mm/600mm×600mm
• 台面:上台板4~6mm厚不锈钢
• 底板:下底板4~6mm厚,表面喷黑塑处理
• 台面厚度:100/200/300mm,详见选型表
• 台面加支架总高度800mm,总高度可调范围:-10~+15mm
• 孔距:25mm×25mm
• 最边缘孔距边:37.5mm
• 孔径:M6
• 重量:100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2
300mm厚台面约:167Kg/m2

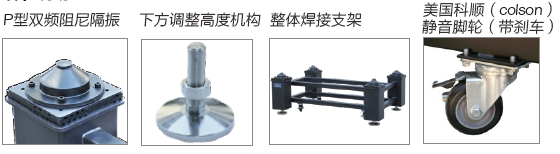

细节说明:

其它配件:
DRP系列标准双频阻尼隔振平台选型表:


产品型号

整体规格(mm)

台面厚度

(mm)

台面自重

(Kg)

支撑腿截面积

(mm)

支架负载能力(Kg)

备注

DRP06-06(-K)

600×600×800

100

43

120×120

600

4支撑

DRP09-06(-K)

900×600×800

100

65

120×120

600

4支撑

DRP10-08(-K)

1000×800×800

100

96

120×120

600

4支撑

DRP12-06(-K)

1200×600×800

100

86

120×120

600

4支撑

DRP12-08(-K)

1200×800×800

100

115

120×120

600

4支撑

DRP12-09(-K)

1200×900×800

100

130

120×120

600

4支撑

DRP12-12(-K)

1200×1200×800

100

173

120×120

600

4支撑

DRP15-09(-K)

1500×900×800

200

189

200×200

1300

4支撑

DRP15-10(-K)

1500×1000×800

200

210

200×200

1300

4支撑

DRP15-12(-K)

1500×1200×800

200

252

200×200

1300

4支撑

DRP15-15(-K)

1500×1500×800

200

315

200×200

1300

4支撑

DRP18-09(-K)

1800×900×800

200

227

200×200

1300

4支撑

DRP18-10(-K)

1800×1000×800

200

252

200×200

1300

4支撑

DRP18-12(-K)

1800×1200×800

200

302

200×200

1300

4支撑

DRP18-15(-K)

1800×1500×800

200

378

200×200

1300

4支撑

DRP20-10(-K)

2000×1000×800

200

280

200×200

1300

4支撑

DRP20-12(-K)

2000×1200×800

200

336

200×200

1300

4支撑

DRP20-15(-K)

2000×1500×800

200

420

200×200

1300

4支撑

DRP24-12(-K)

2400×1200×800

200

403

200×200

1300

4支撑

DRP24-15(-K)

2400×1500×800

200

504

200×200

1300

4支撑

DRP24-18

2400×1800×800

200

605

200×200

1300

4支撑

DRP30-12(-K)

3000×1200×800

300

601

200×200

1950

6支撑

DRP30-15(-K)

3000×1500×800

300

752

200×200

1950

6支撑

DRP30-18

3000×1800×800

300

902

200×200

1950

6支撑

DRP30-20

3000×2000×800

300

1002

200×200

1950

6支撑

DRP35-12

3500×1200×800

300

701

200×200

1950

6支撑

DRP35-15

3500×1500×800

300

877

200×200

1950

6支撑

DRP35-18

3500×1800×800

300

1052

200×200

1950

6支撑

DRP35-20

3500×2000×800

300

1169

200×200

1950

6支撑

DRP40-12

4000×1200×800

300

802

200×200

1950

6支撑

DRP40-15

4000×1500×800

300

1002

200×200

1950

6支撑

DRP40-18

4000×1800×800

300

1202

200×200

1950

6支撑

DRP40-20

4000×2000×800

300

1336

200×200

1950

6支撑

DRP45-15

4500×1500×800

300

1127

200×200

1950

6支撑

注:产品型号不带(-K),表示无蜂窝粘接式带隔离杯台面可选。

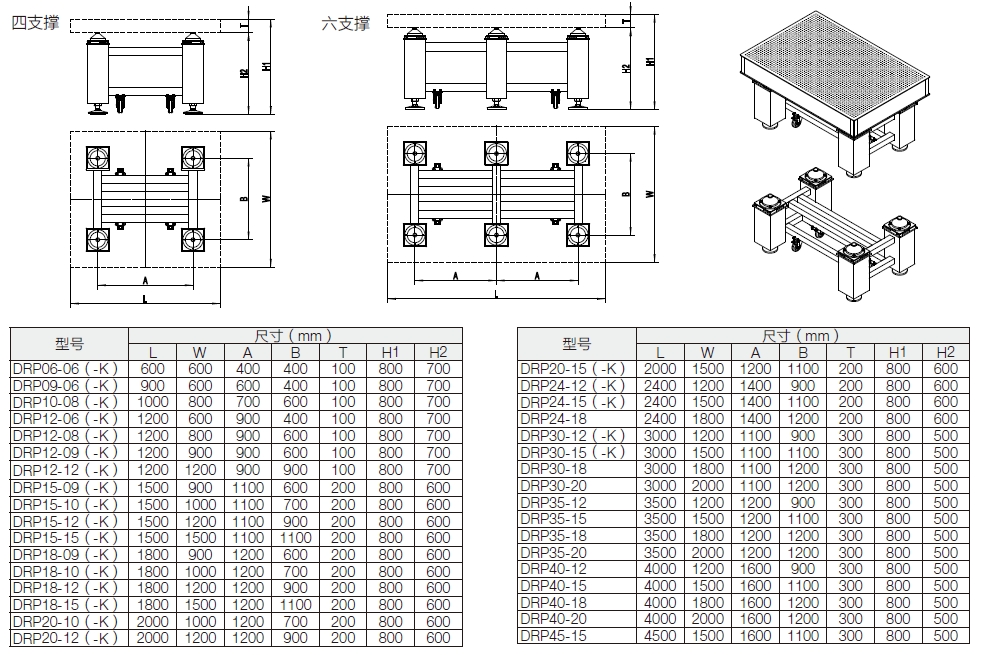

尺寸图
