ZDR系列

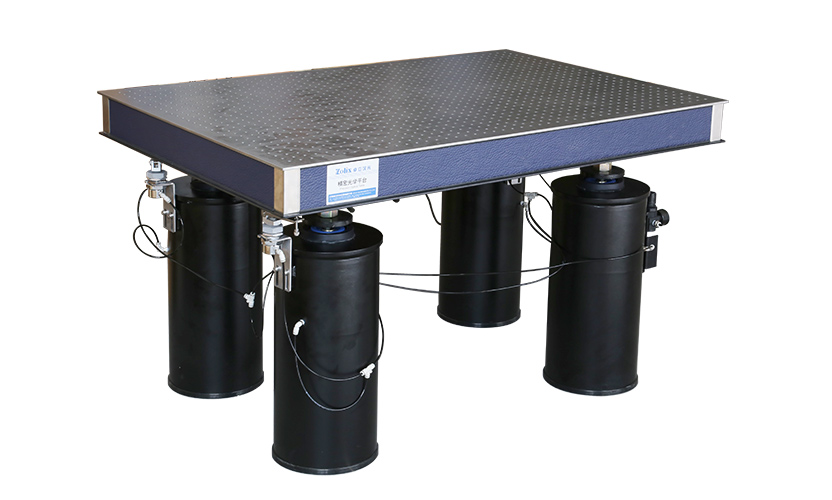

ZDR系列独立型气浮隔振光学平台

韩国DAEIL(大一)独立型气浮支架,隔振性能好,摆放位置灵活。适合大部分对隔振要求很高的光学实验,或放置较重的设备。



产品咨询
资料下载
产品概述


韩国DAEIL(大一)独立型气浮支架,隔振性能好,摆放位置灵活。适合大部分对隔振要求很高的光学实验,或放置较重的设备。

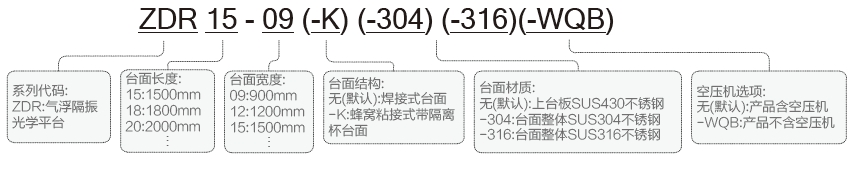

命名规则:


特点:

• 韩国DAEIL(大一)独立型气浮支架,隔振性能好,摆放位置灵活。
• 标准台面上台板材料为SUS430(1Cr17 ) 高导磁不 锈钢,台面也可选择整体材料为SUS304弱磁不锈钢面包板, 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。
• 表面经过亚光处理,可有效减少杂散光。
• 侧面为蓝色PU皮革,美观、实用,四角用不锈钢板包角。
• 自动充气,自动平衡,响应时间短,平衡速度快。
• 隔振效果好、负载能力强的科研级气浮隔振光学平台。



ZDR系列独立型气浮隔振光学平台应用领域:
• 对隔振要求很高的光学实验,或放置较重设备,如干涉测量、超快光学、量子光学、精密光谱实验、大装置等。

技术指标:
• 固有频率:竖直方向< 1.2~3Hz ;水平方向< 1.2~3Hz
• 平面度:0.02~0.05mm/600mm×600mm
• 台面:上台板4~6mm厚不锈钢
• 底板:下底板4~6mm厚,表面喷黑塑处理
• 台面厚度:100/200/300mm,详见选型表
• 台面加支架总高度800mm,总高度可调范围:-10~+15mm
• 孔距:25mm×25mm
• 最边缘孔距边:37.5mm
• 孔径:M6
• 台面重量:100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2
300mm厚台面约:167Kg/m2

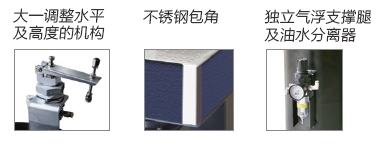

细节说明:

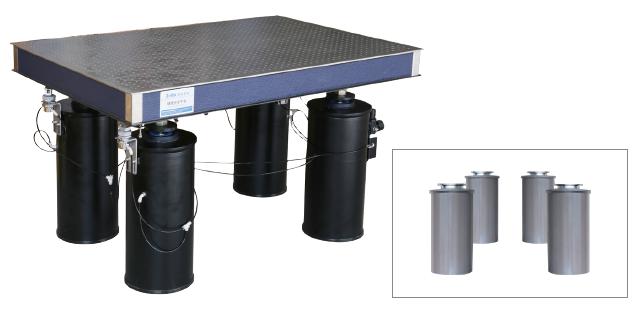

其它配件:

ZDR系列独立型气浮隔振光学平台选型表:

产品型号

整体规格(mm)

台面厚度(mm)

台面自重(Kg)

支架负载能力(Kg)

备注

ZDR09-06(-K)

900×600×800

100

65

400

4支撑

ZDR10-08(-K)

1000×800×800

100

96

400

4支撑

ZDR12-06(-K)

1200×600×800

100

86

400

4支撑

ZDR12-08(-K)

1200×800×800

100

115

400

4支撑

ZDR12-09(-K)

1200×900×800

100

130

400

4支撑

ZDR12-10(-K)

1200×1000×800

100

144

400

4支撑

ZDR12-12(-K)

1200×1200×800

100

173

400

4支撑

ZDR15-09N(-K)

1500×900×800

100

189

900

4支撑

ZDR15-10N(-K)

1500×1000×800

100

210

900

4支撑

ZDR15-12N(-K)

1500×1200×800

100

252

900

4支撑

ZDR15-15N(-K)

1500×1500×800

100

315

900

4支撑

ZDR18-09(-K)

1800×900×800

200

227

900

4支撑

ZDR18-10(-K)

1800×1000×800

200

252

900

4支撑

ZDR18-12(-K)

1800×1200×800

200

302

900

4支撑

ZDR18-15(-K)

1800×1500×800

200

378

900

4支撑

ZDR20-10(-K)

2000×1000×800

200

280

900

4支撑

ZDR20-12(-K)

2000×1200×800

200

336

900

4支撑

ZDR20-15(-K)

2000×1500×800

200

420

900

4支撑

ZDR24-12(-K)

2400×1200×800

200

403

900

4支撑

ZDR24-15(-K)

2400×1500×800

200

504

900

4支撑

ZDR30-12(-K)

3000×1200×800

300

601

1600

4支撑

ZDR30-15(-K)

3000×1500×800

300

752

1600

4支撑

ZDR35-12

3500×1200×800

300

701

1600

4支撑

ZDR35-15

3500×1500×800

300

877

1600

4支撑

ZDR40-12

4000×1200×800

300

802

2400

6支撑

ZDR40-15

4000×1500×800

300

1002

2400

6支撑

ZDR45-12

4500×1200×800

300

902

2400

6支撑

ZDR45-15

4500×1500×800

300

1127

2400

6支撑
