磁光克尔测量技术主要通过探测光和磁性样品相互作用后反射光的偏振态变化来研究材料的磁性，在超快磁光存储领域有重要应用，磁光克尔测量技术是一种无接触光学测量技术， 在单原子层微小样品测量方面独具优势，实现PPMS和SQUID无法完成的测量。微区磁光克尔系统是基于磁光克尔效应的非接触、非破坏可直接观测磁性材料和器件中的磁化状态的光学显微成像设备，用于清晰直观了解样品内的磁化状态空间分布和时间演化，。
北京卓立汉光仪器有限公司全新推出微区磁光克尔及磁圆二色测试系统，可根据用户需求提供定制化解决方案，产品范围涵盖微区磁光克尔系统和磁圆二色测试系统，并可根据用户需求升级拓展拉曼，荧光，荧光寿命及二次谐波（可选配电控偏振）等模块，可用于检测样品表面磁性和磁畴结构，适用于磁性材料、二维铁磁材料和自旋电子器件等应用领域。
非接触，非破坏
波长，偏振态，角度分辨
微区测量
磁畴成像
系统结构：
磁光克尔显微成像测试系统使用多路锁相，同步采集，大幅抑制激光功率波动噪声。配置无磁反射式物镜或单个非球面镜成像，极低的法拉第效应。使用光弹调制器，同步获得MOKE与RMCD数据。产品从空间配置与镀膜参数严格设计及检测的光学元件组，保偏性能极佳。
主要配置清单
|
模块 |
参数 |
|
主体架构 |
主体尺寸：长 × 宽 × 高，约 600 mm × 600 mm × 550 mm; |
|
显微成像模块 |
尺寸：长 × 宽 × 高，约 550 mm × 550 mm × 145 mm； |
|
MOKE&RMCD模块 |
外壳尺寸：长 × 宽 × 高，约 550 mm × 550 mm × 145 mm； |
|
Raman532&PL&SHG模块 |
外壳尺寸：长 × 宽 × 高，约 550 mm × 550 mm × 145 mm； |
|
532nm窄线宽激光器 |
中心波长：532nm+/-0.1 |
|
软件 |
MOKE，RMCD，Raman，PL 扫描成像； |

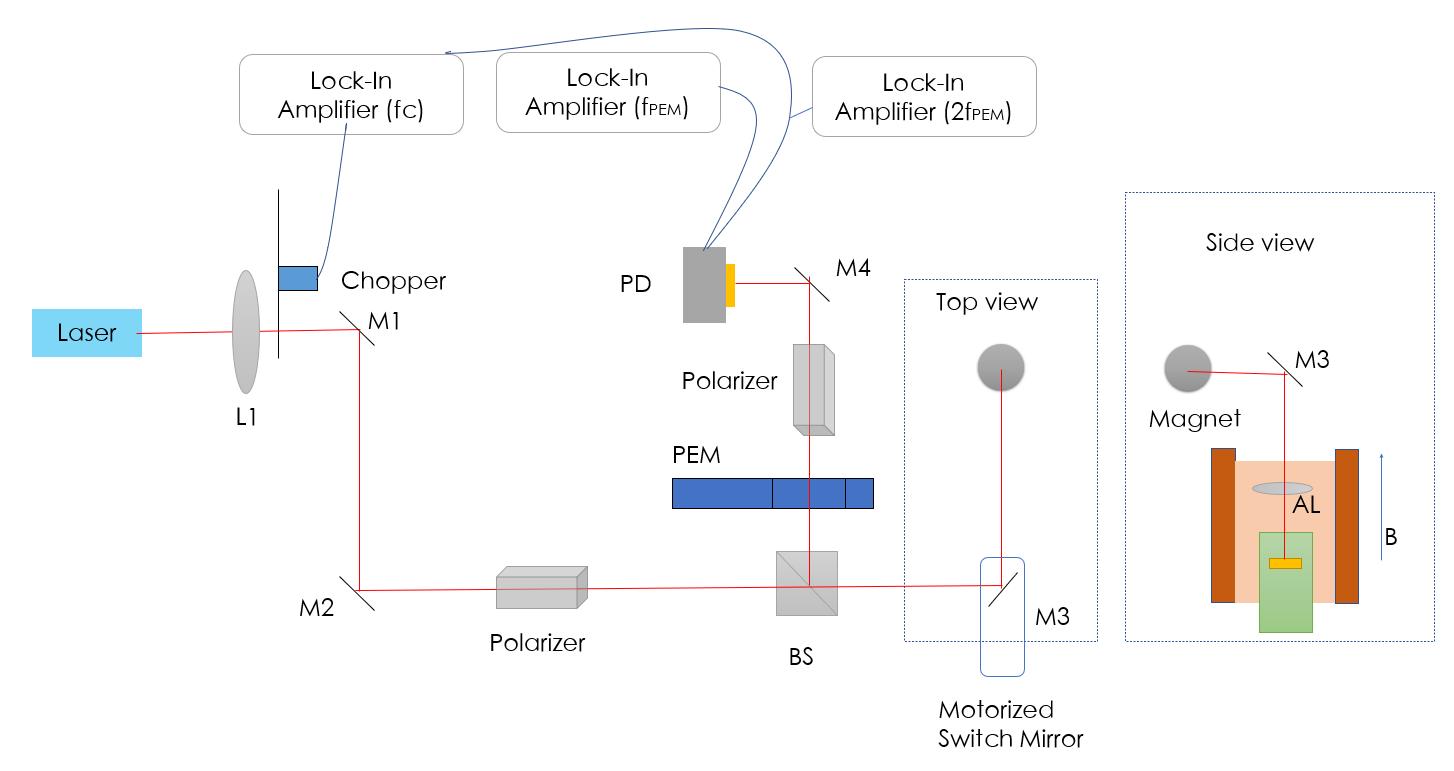

典型光路原理：

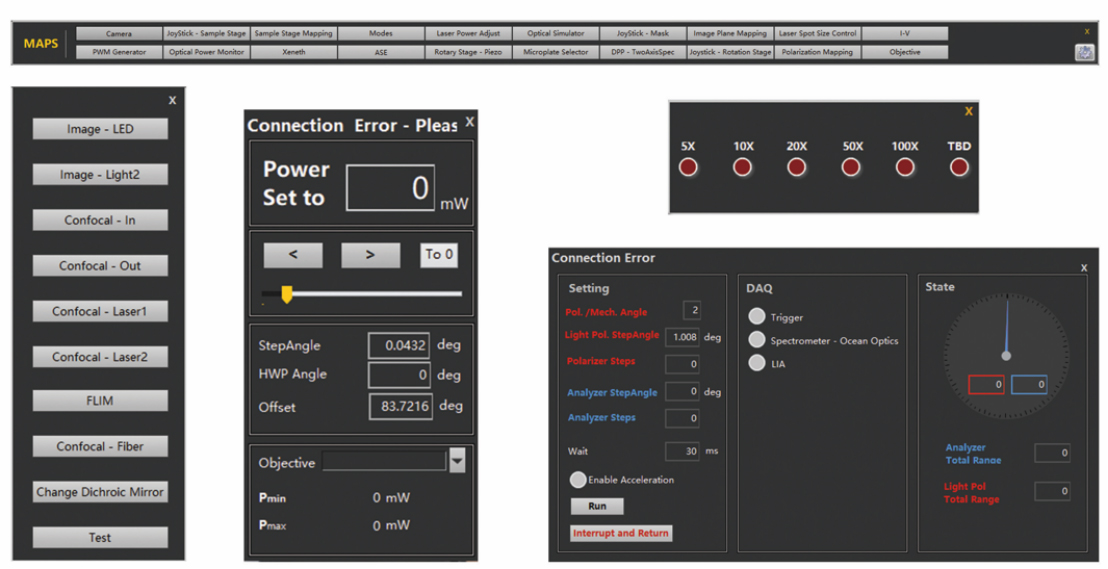

模块化软件界面：

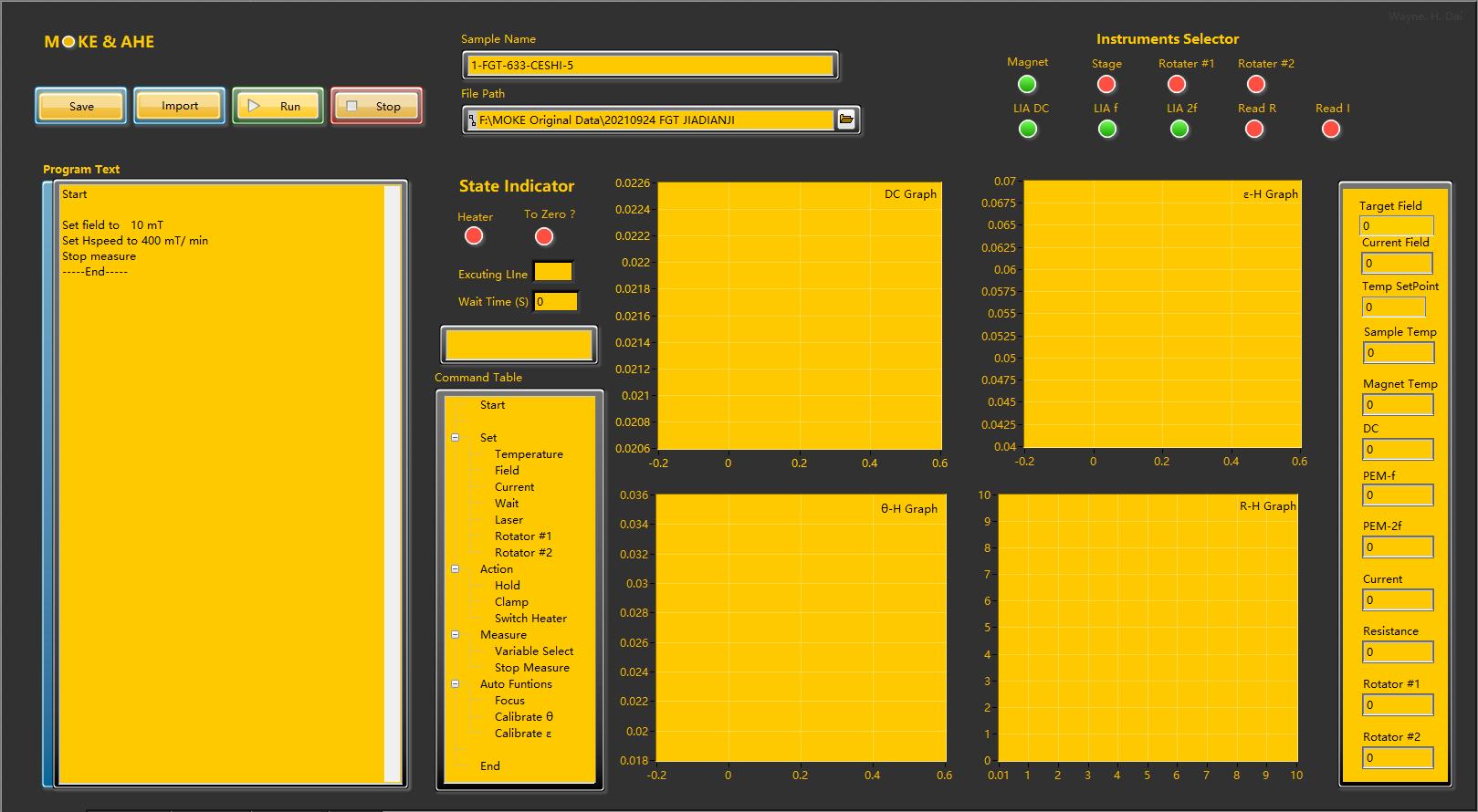

可编程自动化运行界面：

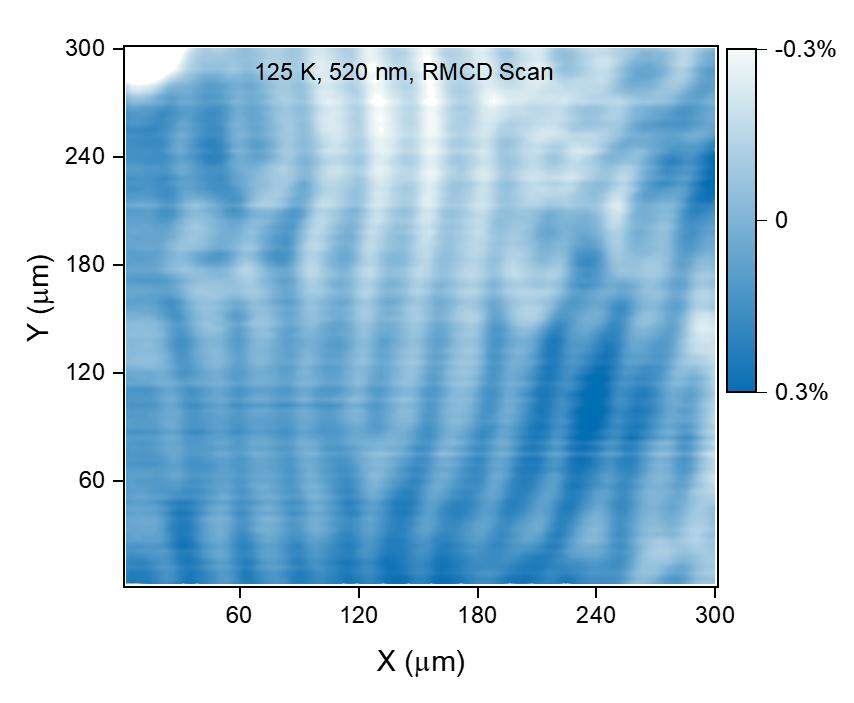

面扫描，磁畴成像，器件成像

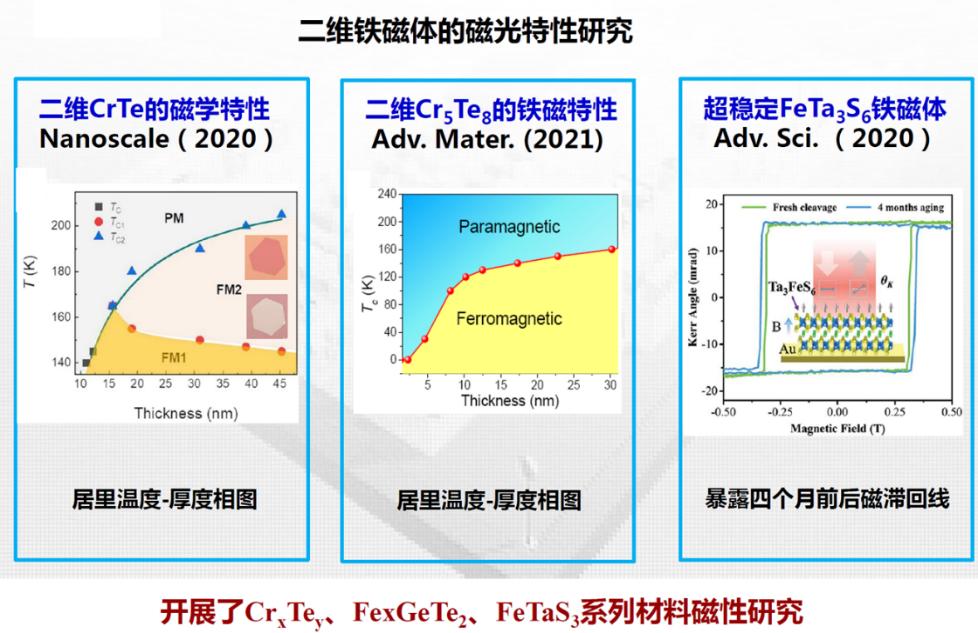

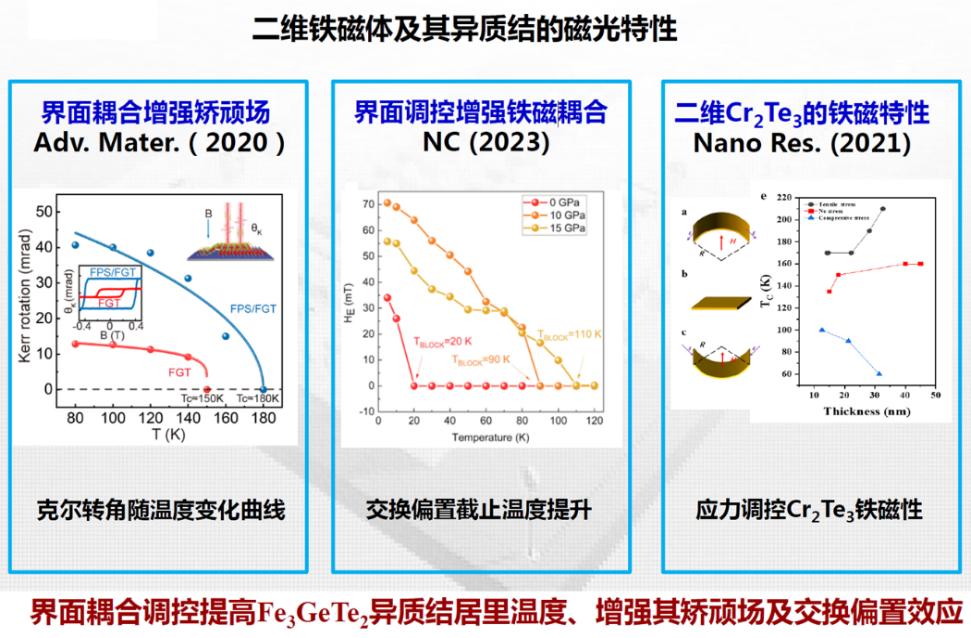

本系统已发表论文：
[1] Huang X, et al. Nature Communications, 14(1): 2190.( 2023)
[2] Chen X, et al. Adv. Sci. 10, 2207617.( 2023)
[3] Dai H, et al. [J]. ACS nano, 16(8): 12437-12444.( 2022)
[4] Dai H, et al. [J]. ACS Appl. Mater. Interfaces 2021, 13, 24314−24320
[5] Zhang L, et al. Adv. Mater. 2020, 32, 2002032
[6] Wang M, et al. Nanoscale, 2020, 12, 16427.
可扩展功能：
拉曼，荧光，荧光寿命及二次谐波

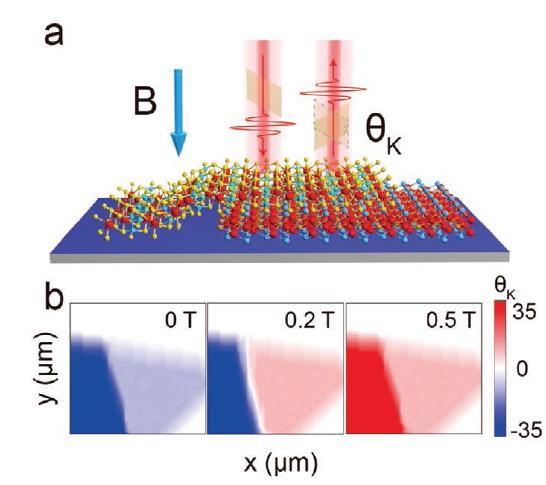

典型实测数据：

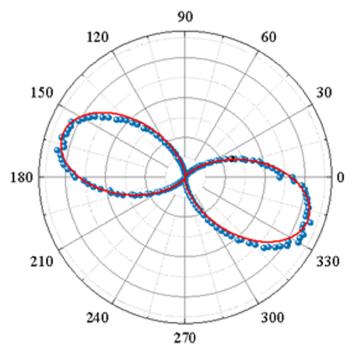

偏振二次谐波：红磷纳米带

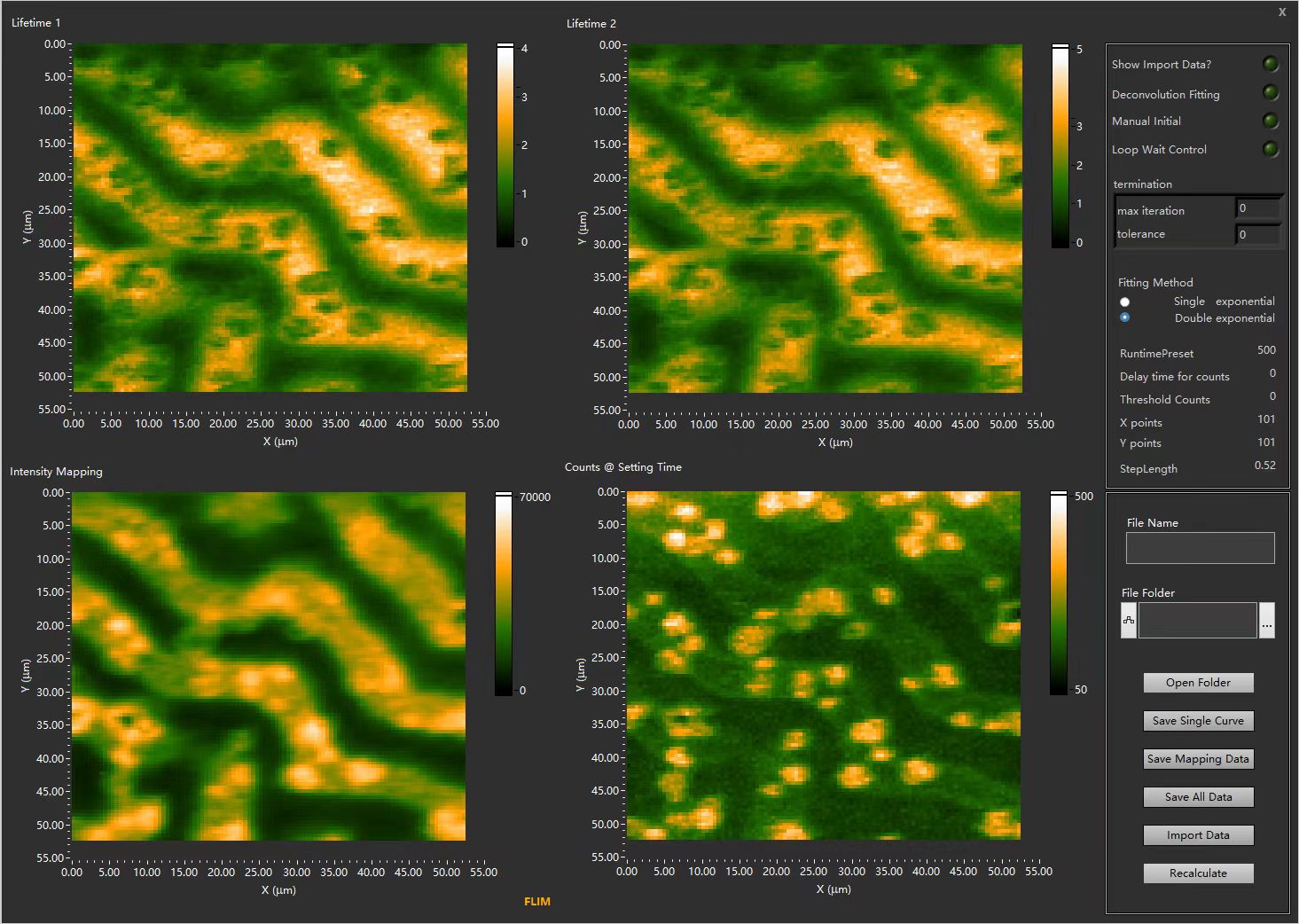

荧光寿命扫描（FLIM）：Cs/FA/MA三阳离子钙钛矿
