TLS2,TLS3

TLS系列可调单色光源

TLS 系列单色光源由本公司的影像谱王系列谱仪担当关键分光组件,具有高准确度、高分辨率、高重复精度、高稳定性、低杂散光水平等特点,由于其以上突出的性能, TLS3 被广泛运用于CMOS、CCD 量子效率、光谱响应测量,太阳能电池量子效率测试、探测器响应测试、荧光激发、光化学等应用领域。

产品咨询
资料下载
产品概述



TLS 系列单色光源由本公司的影像谱王系列谱仪担当关键分光组件,具有高准确度、高分辨率、高重复精度、高稳定性、低杂散光水平等特点,由于其以上突出的性能, TLS3 被广泛运用于CMOS、CCD 量子效率、光谱响应测量,太阳能电池量子效率测试、探测器响应测试、荧光激发、光化学等应用领域。

TLS 系列单色光源由高稳定宽带光源和高精度单色仪组成,配合滤光片轮等附件, 使TLS 系列单色光源在稳定性、单色性等方面有突出的表现,适用于有较高要求的应用场合。TLS 单色光源有单独的控制软件及开发控件供用户选择,方便客户进行系统集成开发。

TLS系列可调单色光源主要特点

  • 高稳定性、高重复精度、高分辨率
  • 低杂散光水平
  • 预留斩波器安装座

可调单色光源由复色光源与单色仪组合而成,如下图所示,复色光源耦合进入单色仪,经过单色仪的分光而形成单色光。配合卓立汉光各种型号规格的配置,可以搭建各种类型的可调单色光源:光纤输出模式,空间输出模式,积分球输出模式等。

TLS系列可调单色光源选型表


型号

灯源

不稳定性

光谱仪焦距

单色光光谱范围

光栅

使用范围

带宽

波长准确性

波长重复性

TLS3-X75A-G

75W氙灯

1%

320mm

200-2000nm

光栅1

200-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-X150A-G

150W氙灯

1%

250-2000nm

光栅1

250-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-X150AU-G

150W 紫外氙 灯

1%

200-2000nm

光栅1

200-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-X300P-G

300W氙灯

——

300-2000

光栅1

300-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-X300PU-G

300W 紫外氙 灯

——

200-2000nm

光栅1

200-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-X500A-G

500W氙灯

——

250-2000nm

光栅1

250-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-EQ77-G

EQ77光源

1%

200-2000nm

光栅1

200-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-EQ99-G

EQ99光源

1%

200-2000nm

光栅1

200-600nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2000nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-T150A-G

150W溴钨灯

1%

400-2400nm

光栅1

400-1000nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

400-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2400nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-T250A-G

250W溴钨灯

1%

350-2400nm

光栅1

350-1000nm

0.08-6.5nm

±0.2nm

0.025nm

光栅2

350-1000nm

0.16-14.5nm

±0.4nm

0.05nm

光栅3

800-2400nm

0.16-14.5nm

±0.4nm

0.05nm

TLS3-SiN40-G

40W 红外光 源

1%

1.1-12um

光栅1

1.1-4um

2.4-60nm

——

——

光栅2

2.5-8um

2.4-60nm

——

——

光栅3

6-12um

2.8-120nm

——

——



型号

灯源

不稳定性

光谱仪焦距

单色光光谱范围

光栅

使用范围

带宽

波长准确性

波长重复性

TLS2-X75A-G

75W氙灯

1%

200mm

200-1000nm

光栅1

200-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-X150A-G

150W氙灯

1%

250-1000nm

光栅1

250-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-X150AU-G

150W紫外氙灯

1%

200-1000nm

光栅1

200-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-X300P-G

300W氙灯

——

300-1000nm

光栅1

300-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-X300PU-G

300W紫外氙灯

——

200-1000nm

光栅1

200-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-X500A-G

500W氙灯

——

250-1000nm

光栅1

250-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-EQ77-G

EQ77光源

1%

200-1000nm

光栅1

200-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-EQ99-G

EQ99光源

1%

200-1000nm

光栅1

200-600nm

0.15-10nm

±0.2nm

0.1nm

光栅2

350-1000nm

0.3-23nm

±0.4nm

0.2nm

TLS2-T150A-G

150W溴钨灯

1%

400-2400nm

光栅1

400-1100nm

0.15-10nm

±0.2nm

0.1nm

光栅2

800-2400nm

0.3-23nm

±0.4nm

0.2nm

TLS2-T250A-G

250W溴钨灯

1%

350-2400nm

光栅1

350-1100nm

0.15-10nm

±0.2nm

0.1nm

光栅2

800-2400nm

0.3-23nm

±0.4nm

0.2nm

TLS2-SiN40-G

40W红外光源

1%

1.1-8um

光栅1

1.1-4um

3.7-100nm

——

——

光栅2

2.5-8um

3.7-100nm

——

——

注1:分辨率和带宽,是指435.8nm波长下的参数,不同波长下会有所差异;

注2:光谱范围基于灯泡种类有所不同,请参考同类光源光谱辐射曲线;

注3:带宽为手动调整方式;

注4:以上型号配置了默认光栅,如果需要配置其它规格光栅,请下后缀(-N),如TLS3-X150A-N,另外选配光栅规格型号。




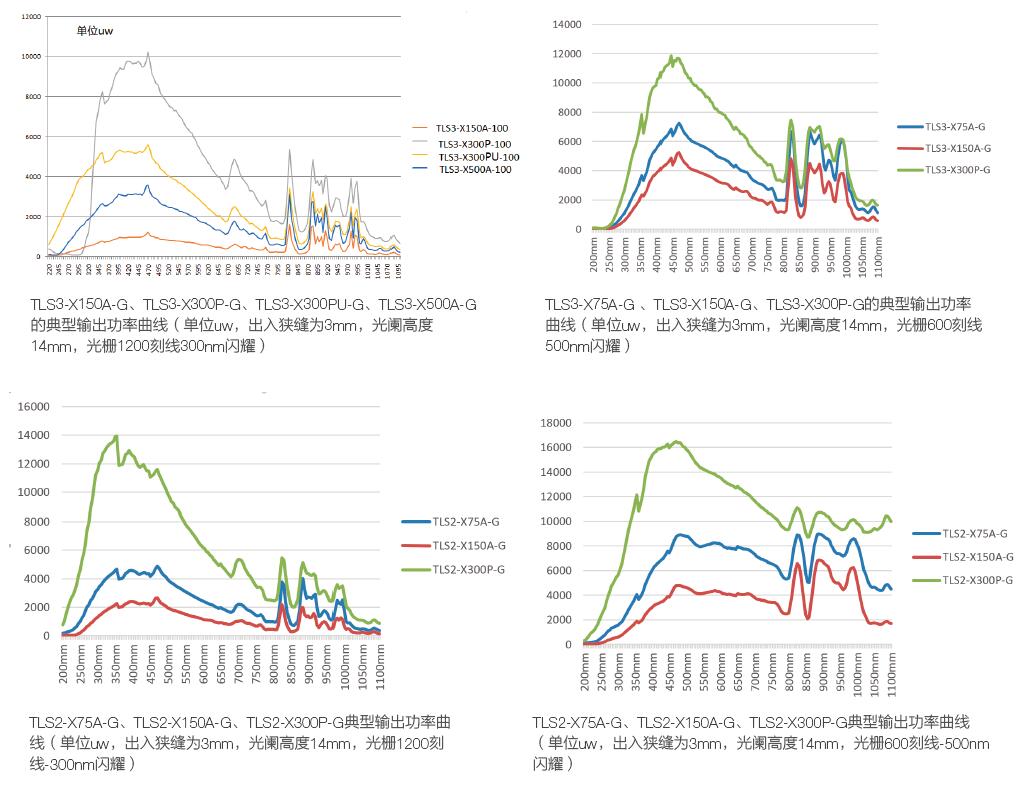

可调单色光源附件

TLS 系列可调单色光源可以搭配配置各种光源附件,根据不同应用需求,将可调单色光源输出按照各种形式进行转换,可以进行光纤输出、积分球输出,空间光输出等。

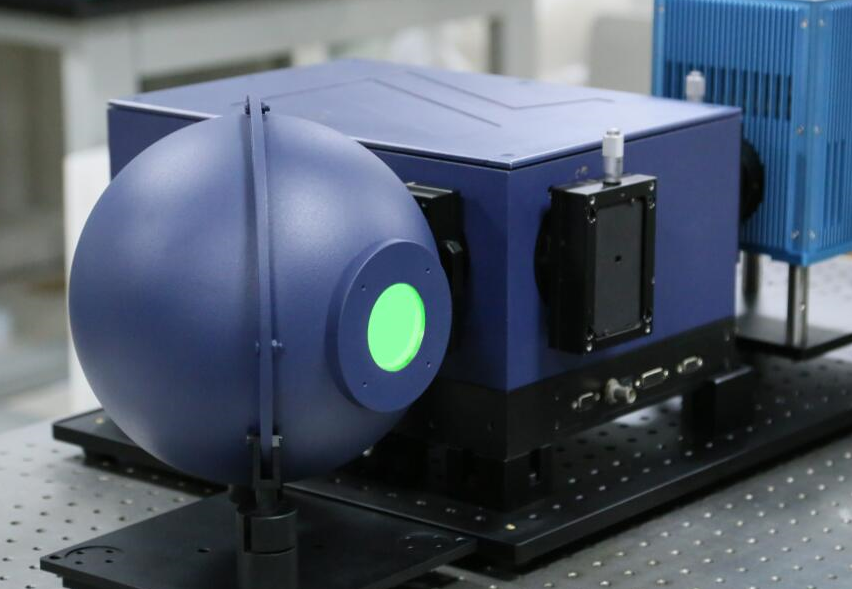

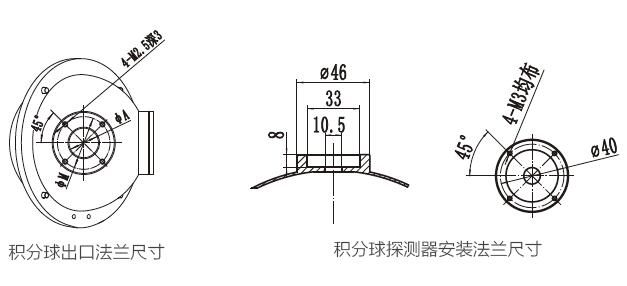

均匀光附件-积分球

提供各种规格的积分球,具有高反射率、高均匀性特点,可以满足不同的应用需求。注,积分球输出光均匀性,是在TLS3-X150A 可调单色光源下, 波长555nm 条件下测试。以下型号为常规积分球,镀金积分球为增加后缀(-IR)型号。



型号

积分球内径

(mm)

出光孔径A

(mm)

安装孔位M

(mm)

光路中心高

(mm)

均匀度

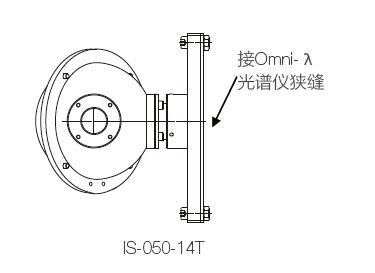

IS-050-14T

50

14

25

——

>98%

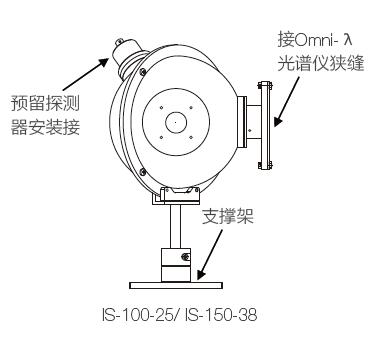

IS-100-25

100

25

50

145-200

>98%

IS-150-38

150

38

65

155-200

>98%

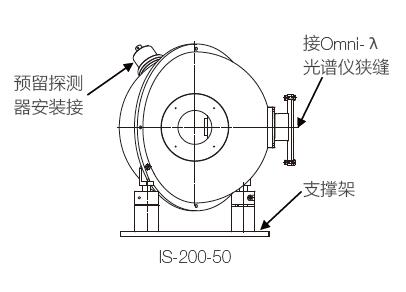

IS-200-50

200

50

80

159-210

>98%

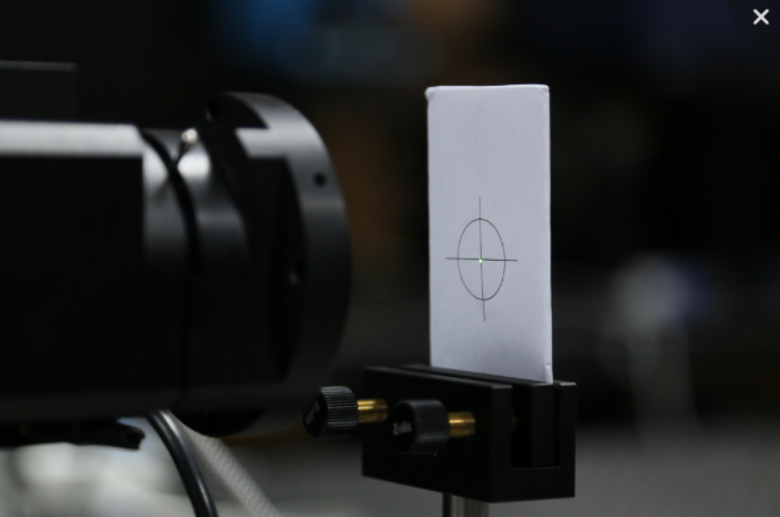

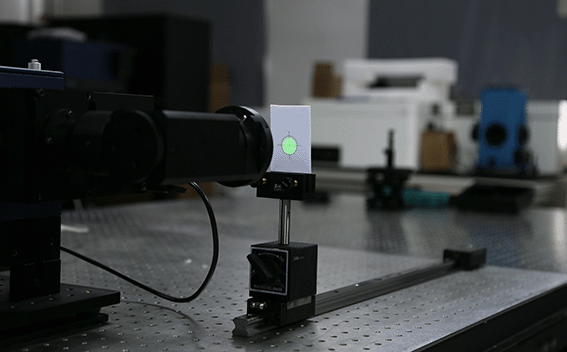

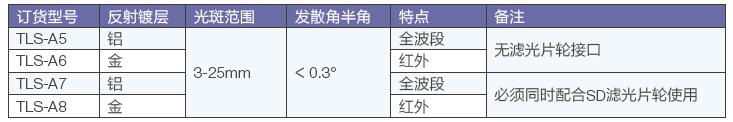

空间光输出附件


通过采用离轴抛物镜,可以输出高准直度的准直光。

备注:建议与光谱仪的圆孔狭缝配合使用



光纤附件

BFC系列光纤适配器

BFC 系列光纤连接器主要在将FLG 系列光纤束与卓立汉光的“谱王”、“影像谱王”系列光谱仪等产品连接时使用,尽可能充分考虑到耦合效率和使用的方便性, 有多款可供选择,同时我们也可以根据客户的特别需求进行定制。

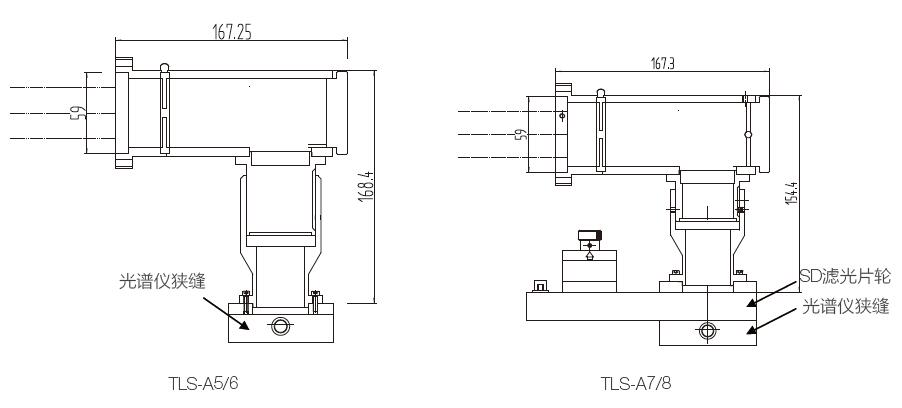

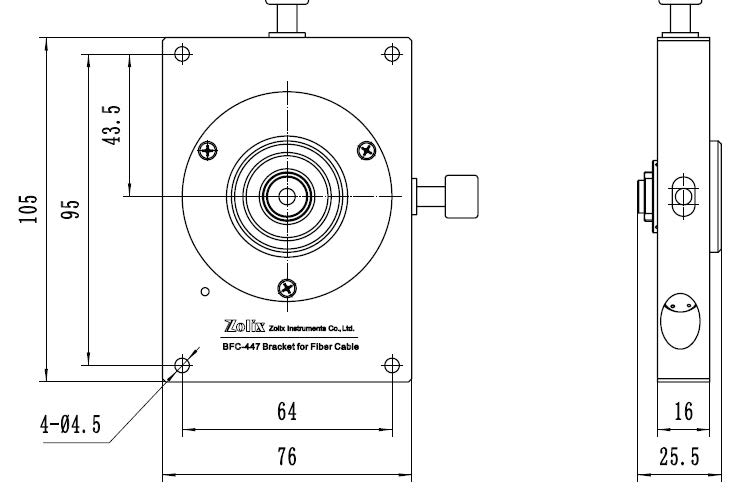

BFC-447 谱仪-光纤连接器

适用于接口为Ø0mm圆柱孔型、Ø3mm圆柱孔型、SMA905 接口型的光纤或光纤束,可对光纤或光纤束进行平面XY 的二维调整,并可调整光纤至光谱仪狭缝的距离

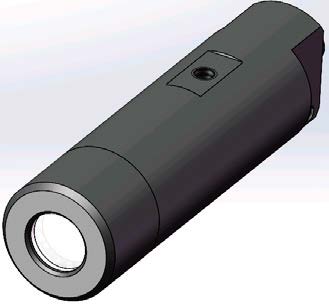

光纤准直镜:74-UV

镜片材料

紫外熔融石英

光纤接口

SMA905

镜片口径

5mm

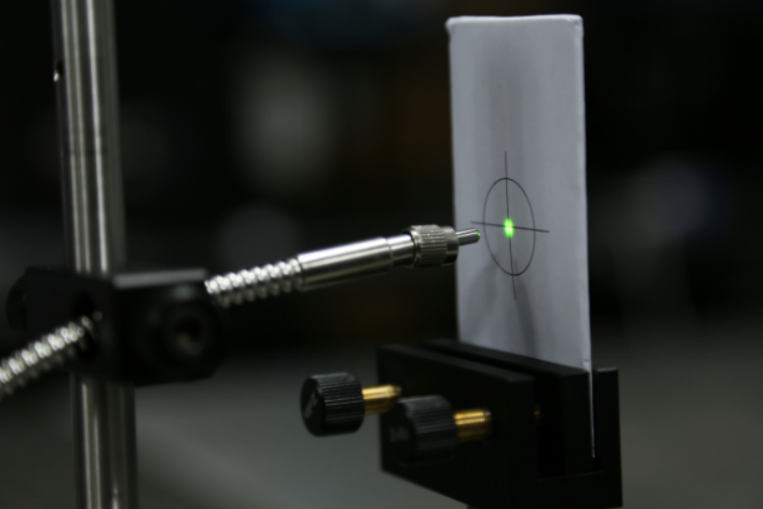

光纤会聚附件:TLS-SM905-GJ

镜片材料

紫外熔融石英

光纤接口

SMA905

焦点光斑尺寸

2mm

光纤束

型号

使用波长范围(nm)

纤丝直径(μm)

纤丝根数

材料

NA

发散全角

A端

B端

FLG-401-x

200-1100

200

19

进口石英

0.22

25°

Ø3mm圆柱

SMA905

FLG-402-x

400-2400

200

19

进口石英

0.22

25°

Ø3mm圆柱

SMA905

光纤束光纤外形图如下:

典型可调单色光源输出模式:

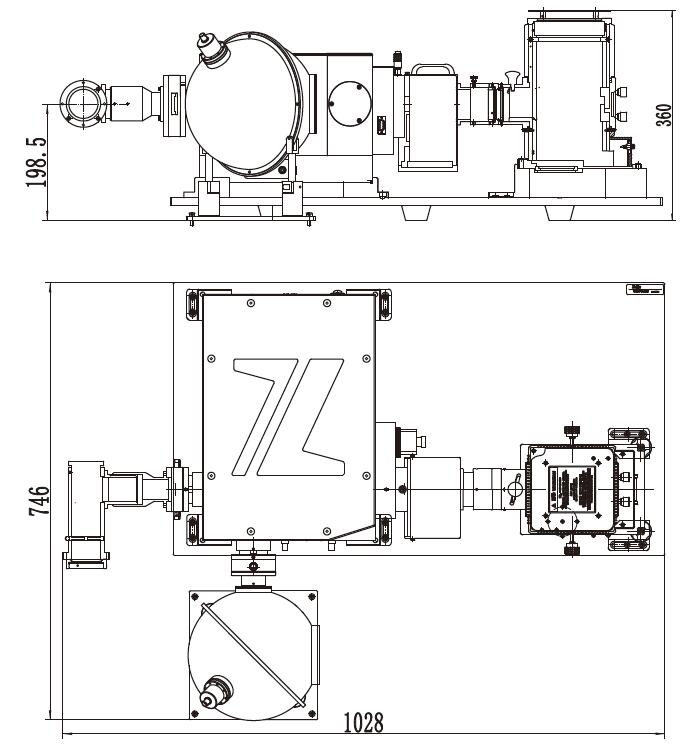

TLS2-X150A-040(TLS2-X150A配置200内径积分球输出)

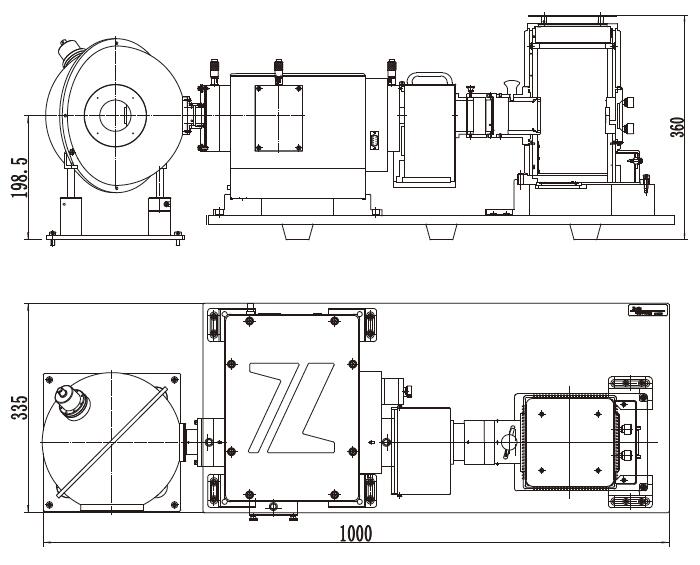

TLS3-X150A-140(TLS3-X150A配置200积分球和准直光输出)


『注:可调单色光源外形尺寸图详见资料下载』
