谐波分离器

谐波分离器(Optical Beamsplitters:Harmonic Separators,也称高调波分离器,也有人将谐波分离器或二向色分束镜,称为“分光镜”或“滤光镜”) 是分束镜的一种,主要用于YAG 激光的基频和倍频或者多个倍频之间的分离。
产品咨询
资料下载
产品概述

谐波分离器(Optical Beamsplitters:Harmonic Separators,也称高调波分离器,也有人将谐波分离器或二向色分束镜,称为“分光镜”或“滤光镜”) 是分束镜的一种,主要用于YAG 激光的基频和倍频或者多个倍频之间的分离。

1. OBHS系列谐波分离器
命名规则: OBHS直径-HR波长

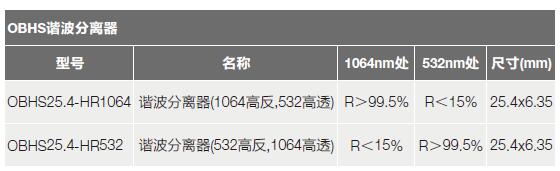

选型表:

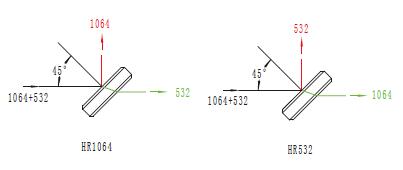

示意图:
2. 日本SIGMA KOKI谐波分离器

依据波长,分离或合成YAG激光(1064nm)与谐波转换后激光(355nm,532nm)时使用。备有不同反射率波长特性的3种类型。


· 由于使用多层电介质膜,膜系没有吸收,也可用于高能量密度的激光。
· 由于是平板型,也可用于大口径的激光。
· 具有99.5%的高反射率,可以分离反射波长和透过波长

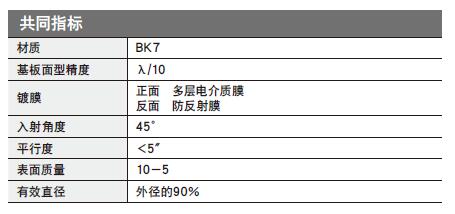

日本SIGMA KOKI谐波分离器共同指标

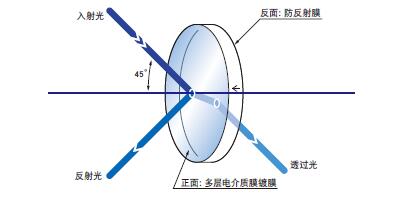

日本SIGMA KOKI谐波分离器功能说明图

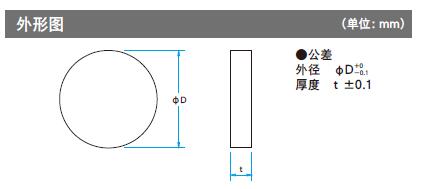

日本SIGMA KOKI谐波分离器外形图:
注意:
▶由于基板的折射率和厚度的作用,透过光的光路相对于入射光平行移动数mm。用于45°之外的入射角时,透过率,反射率波长特性会变化。
▶请把基板侧面的箭头符号指定的那面作为反射面使用。在反面一侧反射时,可能会产生光量损失或鬼影。
▶透过光中几乎不混有反射波长的光线,但反射光会混有透过波长的光线。(5%〜5%)
 ▶透过率的波长特性随激光的偏光方向变化。技术指标表示的是P偏光和S偏光的平均值。请在确认激光实际的偏光方向后使用这些元件。
▶技术指标的透过率是用P偏光和S偏光的平均值来表示的。

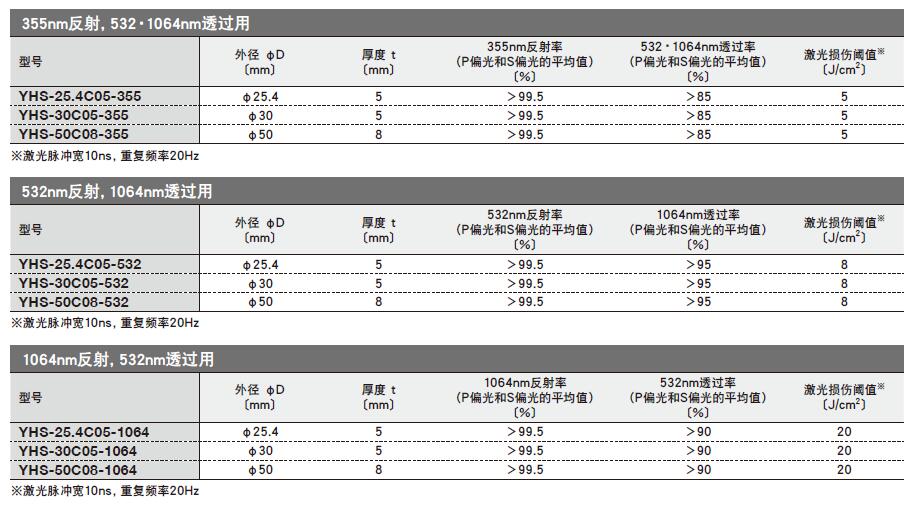

日本SIGMA KOKI谐波分离器选型表

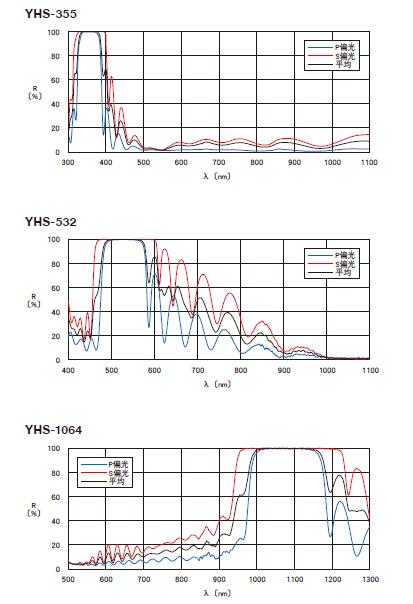

透过率波长特性(参考数据)
