An Introduction of Dark-field Scattering Which Is Ideal for Research on Small-dimension Structures

小尺度结构研究必备—— 暗场散射光谱


概念解释:暗场显微(英文:Dark-field microscopy)或称暗视野显微(英文:Dark ground microscopy)描述光学显微和电子显微中的一种特殊显微手法,除去观测物体以外的光线或电子进入物镜,使目镜中观测到的视野背景是黑的,只有物体的边缘是亮的。利用这个方法能见到小至 4~200nm的微粒子,分辨率可比普通显微法高50倍。


应用简介

暗场显微技术采用光学显微镜结合特殊的照明和观察方式,使得只有样品大角度散射的光能够进入物镜并被探测到。采用暗场显微技术,可以克服常规光学显微(明场照明成像)针对均一样品中的微小结构成像时,透射或反射衬度不足的问题,使得微小的结构在背景中得以突出呈现,特别适合颗粒、纤维、小尺度界面等的观测。

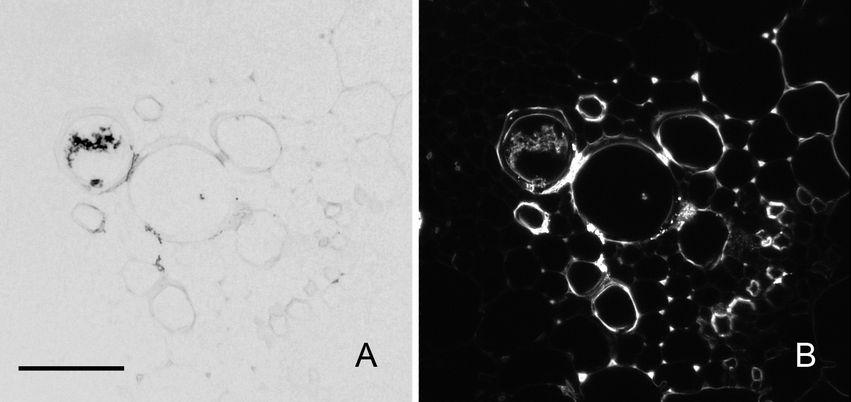

图1 同一样品明场(A)、暗场(B)像对比


位于衬底、溶液、胶体或细胞中的金属纳米颗粒/团簇是典型的均一样品中的小尺度结构,因此暗场显微技术是一种非常有效的观测手段。更为有趣也更为重要的特性是,因为纳米颗粒的介观特征、表面活性,它们对电磁波的响应既不同于单独的原子/分子,也不同于长程有序的晶体。因此除了暗场散射成像以外,进一步研究此类粒子散射光的光谱特征,有助于理解纳米颗粒的尺度,状态,动力学过程,以及与周边环境的相互作用信息。暗场散射光谱广泛用于金属纳米颗粒研究,表面纳米结构研究,纳米管及纳米线,以及Plasmon Ruler等。



系统配置和关键部件

如同一般的微区光谱系统,暗场散射光谱可通过暗场显微镜(透射照明需配置暗场聚光器,落射照明需配置明暗场物镜及落射暗场照明器),成像光栅光谱仪以及高灵敏度科研级CCD探测器构成。除显微部分外,暗场散射光谱仪的配置主要考虑以下因素:


1.通常的散射谱较宽,一般不需要太高的分辨率;
2.光谱仪通常要兼顾成像,所以需要影像矫正的光谱仪,并配置开度较大的入口狭缝;通常会在光栅位配置一面反射镜用于成像,也可使用光栅的零级作为反射镜来成像;


图2 金纳米颗粒透射暗场散射光谱示意图

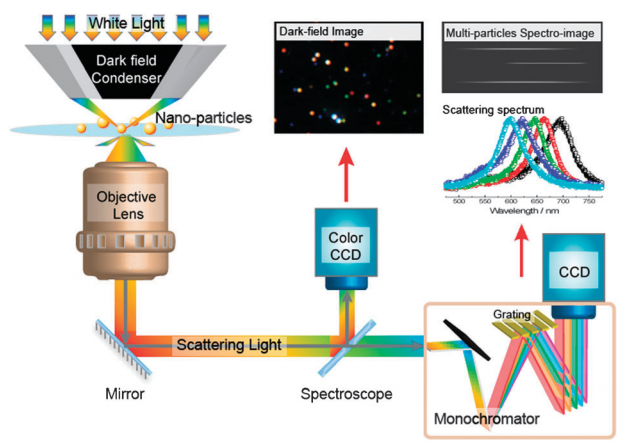

暗场散射光谱系统的结构由图3所示。在暗场显微镜的影像出口转接光栅光谱仪,显微镜成像于光谱仪入口。光谱仪入口狭缝开到最大,选择反射镜替代光栅(或将光栅波长设为“0”),可在光谱仪CCD上观测暗场成像;选择感兴趣的颗粒使其位于视场中心,狭缝调小,光栅切换到适当的波长位置,即可获得暗场光谱。



解决方案

先锋科技针对暗场散射系统提供灵活配置,既可以为您提供独立的纯暗场散射系统,亦可在标准的RTS2共聚焦拉曼光谱系统上升级暗场散射功能。




序号

项目

推荐配置

说明

1

显微镜

正置:Leica DM2700M或Olympus BX51

倒置:主流倒置显微镜(透射暗场)

必须配置电动样品台

如果要兼容倒置拉曼,则显微镜为Nikon Ti2-U或Olympus IX73/83双层荧光转盘光路

2

光谱仪

300或500mm焦长光谱仪

低刻划密度光栅

单窗口光谱范围要求500-600nm

3

CCD相机

DU920,940,971(纯暗场)

iVac316 (拉曼兼容)

纯暗场需要较大靶面的相机,拉曼兼容可使用拉曼专用CCD相机



暗场散射实测结果

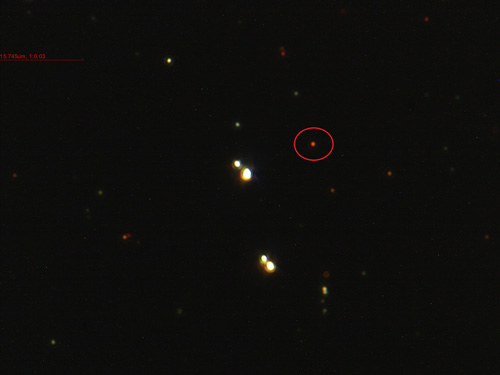

1)金纳米棒暗场散射图像,长径比2:1

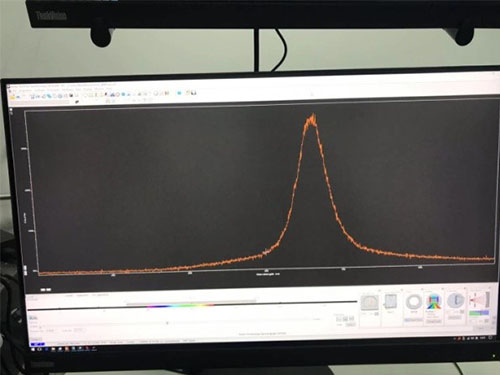

2)金纳米棒暗场散射光谱,中心波长660nm

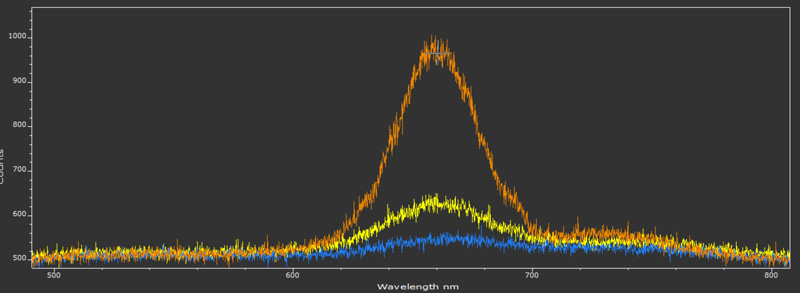

3)同一个金纳米棒暗场散射偏振光谱测试(0°30°90°光谱)
