产品名称:OmniPL-MicroS组合式显微光致发光光谱系统

产品型号: OmniPL-MicroS

产品品牌: zolix



OmniPL-MicroS组合式显微光致发光光谱系统

    显微光路通常具有较高的通光效率,用在荧光光谱测量中,不仅可以进一步提升系统的信噪比,更可以实现微区测量。我公司除了可以提供“Flex One(微光)”系列显微光致发光光谱仪一体机,还为组合式系统的客户提供了两种类型的显微光路模块,一种是不带显微镜的水平光路显微模块,另一种是带有显微镜的垂直光路显微模块,它们都可以与我公司的光谱及配件组合成为显微光致发光光谱系统。

性能特点

●  模块化的结构设计——水平和垂直光路可选,组合方便
●  超宽光谱范围*——200nm-1600nm
●  默认适配激光波长——325nm
●  其它激光器波长可选*——405nm/532nm/633nm等
●  电致发光(EL)功能可选**——扩展选项
●  超低温测量附件可选**——可提供≤10K的超低温测量
*需根据实际需要进行配置确定;
**选配项,请详细咨询。

参数规格表(*)

主型号OmniPL-MicroS
光谱测量范围200-1600nm
荧光光谱分辨率0.1nm
激光波长325nm
探测器类型制冷型CCD
2000×256
制冷型InGaAs
512×1
单点
PMT
单点制冷型
InGaAs
探测光谱范围200-1000nm800-1600nm200-870nm800-1600nm
数据采集器--单光子计数器
或锁相放大器
锁相放大器
注*:以上为基本规格,详细规格依据不同配置的选择会有差异,详情请咨询!

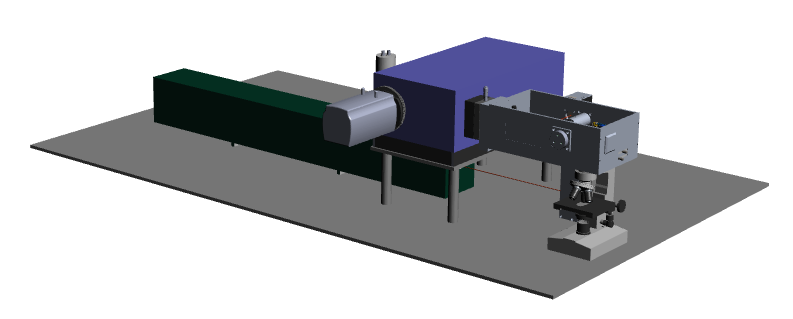

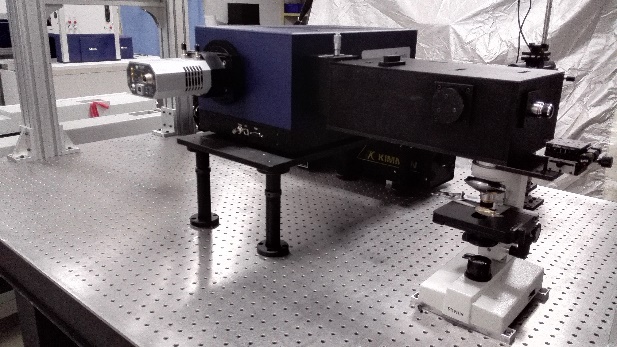

OmniPL-MicroS-A垂直光路型
   垂直光路型系统架构基于标准显微镜体和光谱仪等模块组合而成,光路垂直更有利于一般的样品放置,测量过程更方便。

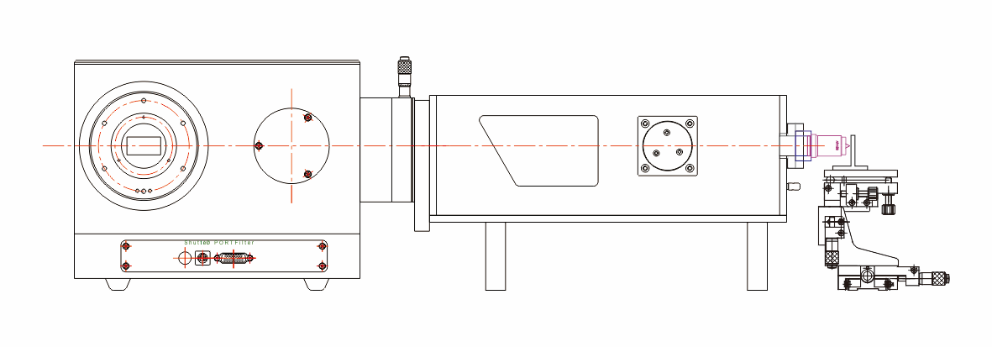

OmniPL-MicroS-B 水平光路型
   水平光路型的系统不采用显微镜体,光路水平输出,需将样品竖直放置,系统可以配置多维可调的样品架,可以夹持固体、液体等多种类型的样品;水平光路更适合于液体样品,以及与低温制冷机配合使用时的光学布局。

OmniPL-MSA-325型显微PL光谱系统主要技术参数(垂直光路型)

系统指标与功能
  荧光光谱测量范围:350-800nm
  激发波长:325nm
  样品形态:固态(片状、粉末)
  预留CCD接口
  可升级电致发光(EL)测量
  可升级扩展至NIR波段测量(~1600nm)


详细配置及规格参数
-      光源
•      类型:HeCd激光器
•      功率:≥20W
-      显微光路模块(OmniPL-KS-A)
•      显微物镜:20X紫外
•      光谱适用范围:250-800nm
•      标准显微镜(带样品X-Y手动调节台)
•      内置CCD监视光路
•      可加装滤光片轮
 -    荧光光谱仪(Omni-λ500i)
•      焦距:500mm
•      f/#:f/6.5
•      光谱覆盖范围:200-1000nm
•      光谱分辨率:优于0.05nm@435.8nm(1200g/mm光栅)
•      入口形式:狭缝
•      出口形式:狭缝+CCD
•      狭缝宽度:0.01-3mm
•      通讯接口:USB2.0
•      光谱仪整体支架
-      光电倍增管(PMTH-S1-R928)
•      光谱响应范围:200-870nm
•      配HVC1800高压稳压电源
-      单光子计数器(DCS202PC)
•      有效计数率:≥5Mcps
-      计算机(JSJ)
•      一体机,安装光谱采集软件
-      光学平台(OTB15-10)
•      台面尺寸:1500*1000mm

OmniPL-MSB-325型显微PL光谱系统主要技术参数(水平光路型)

系统指标与功能
●  荧光光谱测量范围:350-800nm
●  激发波长:325nm
●  样品形态:固态(片状、粉末)、液态
●  预留CCD接口
●  可升级扩展至NIR波段测量(~1600nm)
●  可升级至超低温(10K)测量功能

详细配置及规格参数

-      光源
•      类型:HeCd激光器
•      功率:≥20mW
-      显微光路模块(OmniPL-K1-325)
•      显微物镜:20X紫外
•      光谱适用范围:250-800nm
•      样品架:固体(片状、粉末)、液体比色皿样品池,可五维手动调整
•      内置监视光路
 -    荧光光谱仪(Omni-λ500i)
•      焦距:500mm
•      f/#:f/6.5
•      光谱覆盖范围:200-1000nm
•      光谱分辨率:优于0.05nm@435.8nm(1200g/mm光栅)
•      入口形式:狭缝
•      出口形式:狭缝+CCD
•      狭缝宽度:0.01-3mm
•      通讯接口:USB2.0
-      光电倍增管(PMTH-S1-R928)
•      光谱响应范围:200-870nm
•      配HVC1800高压稳压电源
-      单光子计数器(DCS202PC)
•      有效计数率:≥5Mcps
-      计算机(JSJ)
•      一体机,安装光谱采集软件
-      光学平台(OTB15-10)
•      台面尺寸:1500*1000mm

应用举例
某用户提供的ZnO参杂发光材料(测试设备:OmniPL-MSA-325显微PL光谱系统)
