ZVI-ST系列

ZVI-ST系列钢弹簧主动隔振平台

钢弹簧支撑、无需气源的主动隔振平台

产品咨询

产品资料

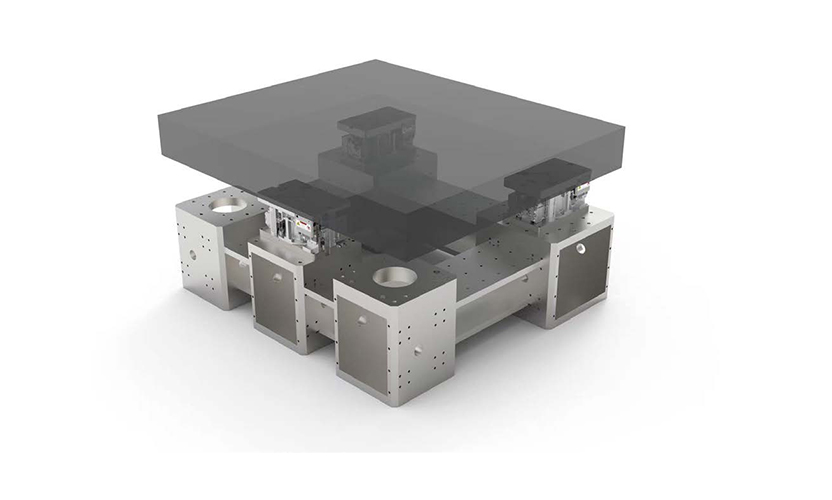

产品概述

产品概述

ZVI-ST系列钢弹簧主动隔振平台特点

• 刚弹簧支撑，无需气源

• 6自由度主动隔振

• 主动隔振带宽低至1Hz起

• 标品负载支持11000-1900KG

• 水平向电机峰值推力高达1280N

• 总体规格（长、宽、高）多种规格可选

• 核心控制系统全部自研

• 核心部件国产化

技术指标

• 主动隔振带宽：1-150Hz

• 台面稳定性：≤±10um

• 传递率：≤-3dB@2Hz，≤-12dB@5Hz，≤-25dB@10Hz

• 水平向电机峰值推力高达270N

• 系统支持最大功率400W

• 台面平面度：NTBP：0.02-0.05mm/600mm ×600mm

NTBK：0.1mm/600mm×600mm

大理石台面：0级、1级、2级、3级可选（GB/T20428-2006）

• 台面厚度：100/200/300mm

• 孔径：可定制孔径

• 孔距：可定制孔距或特殊位置打孔

• 标品单腿最大承载能力：500Kg

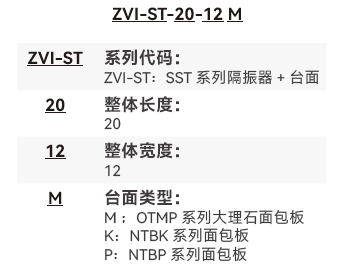

ZVI-ST系列钢弹簧主动隔振平台命名规则

选型表：（M、K、P参考具体台面信息）

产品型号	整体规格（L*W：mm）	台面上负载要求（kg）	台面厚度（mm）	隔振器规格 (LWH:mm)	单腿重量
ZVI-ST-15-10M	1500×1000	100-500	200	250×190×200	20kg
ZVI-ST-15-12M	1500×1200	100-600	200	250×190×200	20Kg
ZVI-ST-20-12P	2000×1200	600-1200	200	250×190×200	20Kg
ZVI-ST-20-12M	2000×1200	100-700	200	250×190×200	20Kg
ZVI-ST-24-12P	2400×1200	500-1300	200	250×190×200	20Kg
ZVI-ST-30-12P	3000×1200	400-1400	300	250×190×200	20Kg

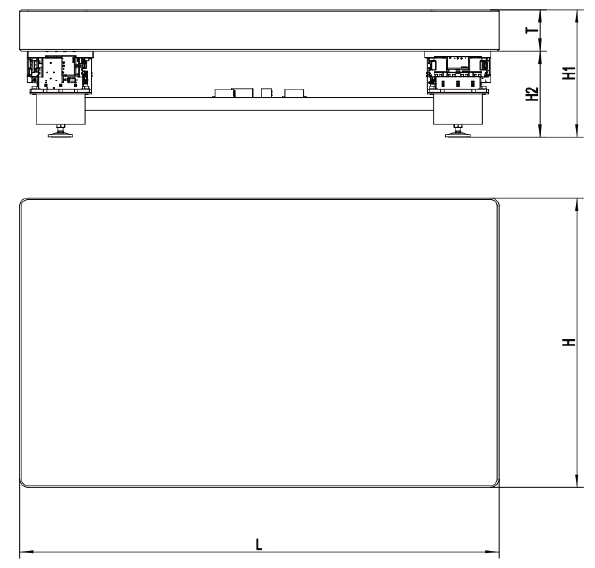

尺寸图：

型号	尺寸（ mm）
型号	L	W	T	H1	H2
ZVI-ST-15-10M	1500	1000	200	800	600
ZVI-ST-15-12M	1500	1200	200	800	600
ZVI-ST-20-12P	2000	1200	200	800	600
ZVI-ST-20-12M	2000	1200	200	800	600
ZVI-ST-24-12P	2400	1200	200	800	600
ZVI-ST-30-12P	3000	1200	300	900	600
