产品名称:NPM系列三维棱镜调整架

产品型号: NPM系列

产品品牌: zolix

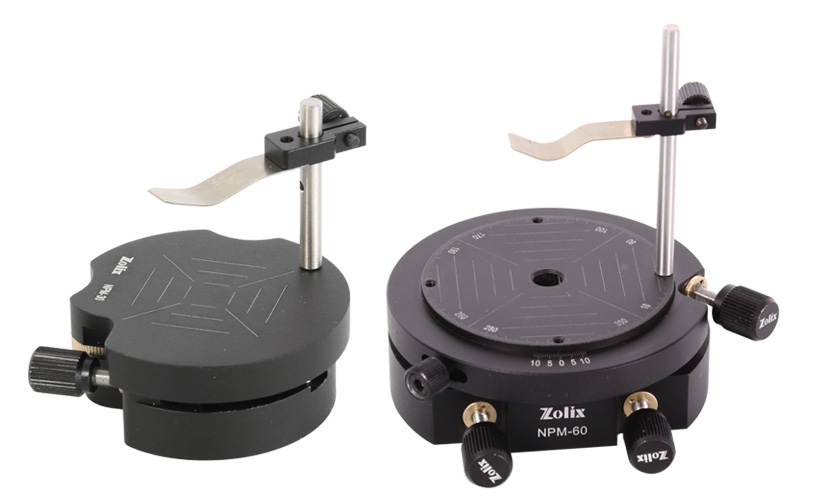

NPM系列三维棱镜调整架



说明:

NPM 系列是卓立汉光开发的用于装夹各类棱镜的专用调整架,是卓立汉光“N系列”调整架中的一个系列产品。

特点:

• 优质材料:主体采用优质铝合金,表面黑色阳极氧化处理
• 先进结构:
①独特的侧方调节结构,可同时提供俯仰、偏摆、旋转三维调整,不易遮挡光路
②高度可调的弹性机构可靠地固定各类棱镜、立方体
③台面中心带有十字刻线,定位方便
• 高灵敏度:采用3个0.25mm螺距的超细牙螺纹副进行三维调节,保证了产品的高灵敏度


选型表:

型号NPM-30NPM-60
最大装卡高度(mm)3060
台面尺寸(mm)φ62φ70
调整角度俯仰(°)±3
偏摆(°)±3
旋转(°)±5粗调360,精调±5
最大安装高度(mm)MAX30MAX60

螺纹副旋转一周 调整角度
俯仰(°)≈0.76≈0.39
偏摆(°)≈0.76≈0.45
旋转(°)≈0.82≈0.57
主体材质及表面处理铝合金,黑色阳极氧化处理
总体高度(mm)65109
安装孔M6M6,4个M4
自重(g)180475

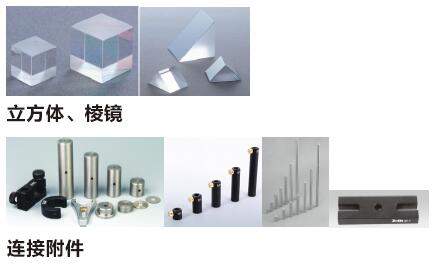

关联产品
