BSRB系列接杆支架

产品说明

· 12.7mm接杆支架专为12.7mm无底座光学接杆配套使用设计
· 插入12.7mm接杆支架的光学接杆可通过内六角滚花头螺钉进行定位与锁紧
· 采用高强度7075-T6航空铝中空内六角滚花头螺钉设计，预载力弹簧与POM头配合紧固接杆
· 接杆支架安装接杆的孔口设计有圆弧凹槽，可与接杆形成双线接触的稳定结构
· 带底座接杆支架底部配置环形磁铁，能在支架紧固前提供足够的吸附力
· 光学接杆可贯穿底座，增大高度调节范围，实现最低光束高度位置
· 接杆支架长度：25mm~150mm可选
· 每种规格配备1件与5件装选择

ZOLIX提供的12.7mm接杆支架包含了带底座式结构支架产品。这种光学接杆支架为安装连接接杆与面包板或光学平台使用。为了提高光学接杆在支架上的安装稳定性，我们在接杆安装贯穿孔上设计有叠加的圆弧凹槽，该结构使得接杆与支架形成稳定的双线接触方式。同时，我们考虑需要经常调整高度的接杆紧固可靠，又要对其结构外观进行保护，因此我们设计采用了内六角滚花头螺钉。该内六角滚花头螺钉为中空结构，设计有预载力弹簧带动POM头来紧固接杆，为此结构我们采用高强度的7075-T6航空铝，但仍需注意锁紧内六角滚花头螺钉的最大力矩不应超过3.2N·m。使用5mm内六角扳手加力紧固螺钉时，为防止力矩过大，建议采用L形内六角扳手，并握住L形短柄处操作。带底座接杆支架利用压块进行锁紧定位，在锁紧前，底座设计有环形磁铁，特别针对在光学平台等带有导磁台面的场景使用，可在压块锁紧前，对光学元件进行预定位。带底座接杆支架为贯穿孔设计，增大接杆的高度调节范围，进而实现最低光束高度位置。该系列产品提供了25mm~150mm长度规格范围可选，并且提供了5件套装的产品选择。

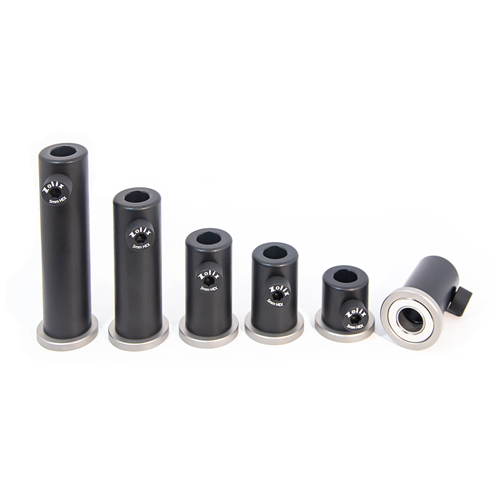

12.7 mm带底座接杆支架

型号

BSRB12.7-25B

BSRB12.7-25B-P5

BSRB12.7-30B

BSRB12.7-40B

BSRB12.7-40B-P5

BSRB12.7-50B

BSRB12.7-50B-P5

BSRB12.7-75B

BSRB12.7-75B-P5

BSRB12.7-100B

BSRB12.7-100B-P5

BSRB12.7-150B

BSRB12.7-150B-P5

材质

支架本体6061-T6铝合金/底座本体304不锈钢

表面处理

支架本体黑色阳极氧化

适配接杆直径

Ø12.7mm

黑色本体长度

25mm

30mm

40mm

50mm

75mm

100mm

150mm

强磁底座直径

Ø32mm

内六角滚花头螺钉安装孔规格

M6×1

单包产品数量

1件

5件

1件

5件

1件

5件

1件

5件

1件

5件

1件

5件

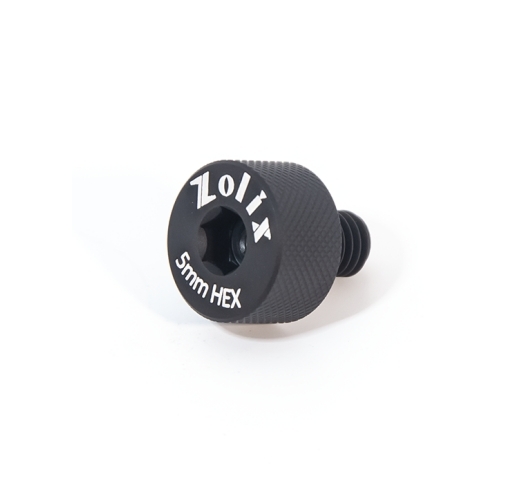

内六角滚花头螺钉

型号	HTS5-T6-P10
本体材质	7075-T6铝合金
表面处理	本体黑色阳极氧化
螺纹接口规格	M6×1
内六角规格	5mm
附送配件	5mm内六角扳手/1pcs
单包产品数量	10件
