SRB12.7系列无底座光学接杆
产品说明

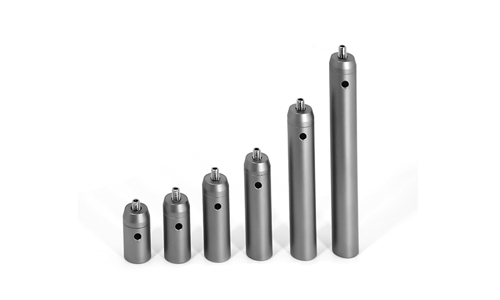

· 直径12.7 mm 无安装底座的光学接杆可作为光机元件的基础支撑部件
· 采用303不锈钢制造，表面喷砂钝化处理后有良好消光效果
· 光学接杆顶部有M4螺纹孔，安装有可拆卸的M4×12紧定螺钉，以便连接各类光机械产品
· 光学接杆底部有M6螺纹孔，可安装接杆支架底座等产品
· 光学接杆本体外圆中心径向具备1个Ø3.2mm贯穿孔，可用于其安装接杆支架底座或在面包板、光学平台等产品上加力锁紧或拆卸使用
· 接杆长度：25mm~200mm可选
ZOLIX提供的12.7mm无底座光学接杆采用303不锈钢实心结构设计，具备良好的强度与刚度，表面经过细腻砂化及钝化处理，具备良好的消光效果。这种光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。我们提供的12.7mm无底座光学接杆顶部具备1个M4螺纹孔，并且配有M4×12紧定螺钉，拆卸方便，使用灵活。底部具备1个M6螺纹孔，可以兼容安装多种基础光机械产品。该系列产品提供了25~200mm长度规格范围可选，并且提供了5件套装的产品选择。在光学接杆与其他光机械产品安装过程中，为保证安装连接可靠，在接杆径向有Ø3.2mm贯穿孔配合内六角扳手等工具加大操作力矩，进行锁紧或拆卸。
选型表
| 型号 | SRB12.7-25T4 | SRB12.7-25T4-P5 | SRB12.7-30T4 | SRB12.7-30T4-P5 | SRB12.7-40T4 | SRB12.7-50T4 | SRB12.7-50T4-P5 | SRB12.7-75T4 | SRB12.7-75T4-P5 | SRB12.7-100T4 | SRB12.7-40T4-P5 | SRB12.7-100T4-P5 | SRB12.7-150T4 | SRB12.7-150T4-P5 | SRB12.7-200T4 | SRB12.7-200T4-P5 |
| 材质 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 | 303不锈钢 |
| 表面处理 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 | 喷砂钝化 |
| 长度 | 25mm | 25mm | 30mm | 30mm | 40mm | 50mm | 50mm | 75mm | 75mm | 100mm | 40mm | 100mm | 150mm | 150mm | 200mm | 200mm |
| 外径规格 | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm | Ø12.7mm |
| 螺纹孔规格 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 | 顶部M4/底部M6 |
| 径向贯穿孔规格 | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm | Ø3.2mm |
| 顶部螺钉规格 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 | M4×12 |
| 单包产品数量 | 1件 | 5件 | 1件 | 5件 | 1件 | 1件 | 5件 | 1件 | 5件 | 1件 | 5件 | 5件 | 1件 | 5件 | 1件 | 5件 |
