产品说明

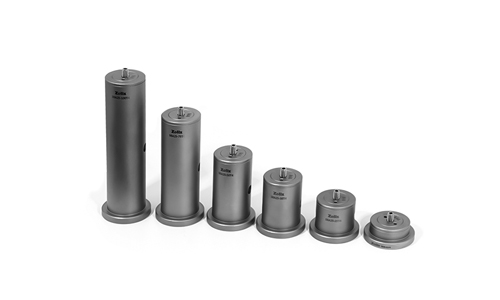

直径25 mm 带有安装底座的一体式光学接杆可作为光机元件的基础支撑部件
ZOLIX提供的25mm带底座光学接杆采用303不锈钢实心结构一体式设计，具备良好的强度与刚度，表面经过细腻砂化及钝化处理，具备良好的消光效果。这种光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。我们提供的25mm带底座光学接杆包括顶部M4和M6螺纹孔的两个系列类型，其中顶部M4螺纹孔系列接杆长度范围在12.5mm~300mm，顶部M6螺纹孔系列接杆长度范围在20mm~300mm。两个系列的光学接杆除SRA25-12.5T4（M4贯穿孔结构，顶部与底部均为M4螺纹孔）外，底部均有M6螺纹孔，顶部与底部的安装螺纹孔可用于连接光机元件与平台基础。同时我们考虑到一些光学调整架要保持光轴中心相对接杆位置固定，我们在顶部设计了2个Ø2mm定位销孔，可用于对光机元件的精准定位安装。光学接杆与面包板或光学平台的安装可使用底部M6螺孔连接，并使用接杆径向Ø6mm贯穿孔配合内六角扳手等工具进行锁紧或拆卸，若想要光学接杆在面包板或光学平台等上自由位置安装，可搭配不锈钢叉块使用。
| 型号 | 材质 | 表面处理 | 长度 | 外径规格 | 顶部螺纹孔规格 | 底部螺纹孔规格 | 平行度 | 垂直度 | 附送螺钉规格 | 附送螺钉数量 | 径向贯穿孔规格 | 顶部定销孔规格/数量 |
| SRA25-12.5T4 | 303不锈钢 | 喷砂钝化 | 12.5mm | Ø25mm | M4贯穿孔 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | - | Ø2mm/2个 | |
| SRA25-20T4 | 303不锈钢 | 喷砂钝化 | 20mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-25T4 | 303不锈钢 | 喷砂钝化 | 25mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-30T4 | 303不锈钢 | 喷砂钝化 | 30mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-38T4 | 303不锈钢 | 喷砂钝化 | 38mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-40T4 | 303不锈钢 | 喷砂钝化 | 40mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-45T4 | 303不锈钢 | 喷砂钝化 | 45mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-50T4 | 303不锈钢 | 喷砂钝化 | 50mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-55T4 | 303不锈钢 | 喷砂钝化 | 55mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-60T4 | 303不锈钢 | 喷砂钝化 | 60mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-70T4 | 303不锈钢 | 喷砂钝化 | 70mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-75T4 | 303不锈钢 | 喷砂钝化 | 75mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-80T4 | 303不锈钢 | 喷砂钝化 | 80mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-85T4 | 303不锈钢 | 喷砂钝化 | 85mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-100T4 | 303不锈钢 | 喷砂钝化 | 100mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-150T4 | 303不锈钢 | 喷砂钝化 | 150mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-200T4 | 303不锈钢 | 喷砂钝化 | 200mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-300T4 | 303不锈钢 | 喷砂钝化 | 300mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-20T6 | 303不锈钢 | 喷砂钝化 | 20mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-25T6 | 303不锈钢 | 喷砂钝化 | 25mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-30T6 | 303不锈钢 | 喷砂钝化 | 30mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-38T6 | 303不锈钢 | 喷砂钝化 | 38mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-40T6 | 303不锈钢 | 喷砂钝化 | 40mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-45T6 | 303不锈钢 | 喷砂钝化 | 45mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-50T6 | 303不锈钢 | 喷砂钝化 | 50mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-55T6 | 303不锈钢 | 喷砂钝化 | 55mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-60T6 | 303不锈钢 | 喷砂钝化 | 60mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-70T6 | 303不锈钢 | 喷砂钝化 | 70mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M4×12内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-75T6 | 303不锈钢 | 喷砂钝化 | 75mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-80T6 | 303不锈钢 | 喷砂钝化 | 80mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-85T6 | 303不锈钢 | 喷砂钝化 | 85mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-100T6 | 303不锈钢 | 喷砂钝化 | 100mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-200T6 | 303不锈钢 | 喷砂钝化 | 200mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
| SRA25-300T6 | 303不锈钢 | 喷砂钝化 | 300mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16内六角紧定螺钉 | 1个 | Ø6mm | Ø2mm/2个 |
