25 mm接杆转接支架
产品说明
· 针对25 mm 接杆系列的安装转接支架

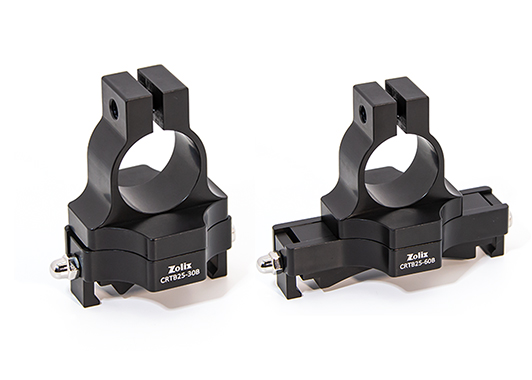

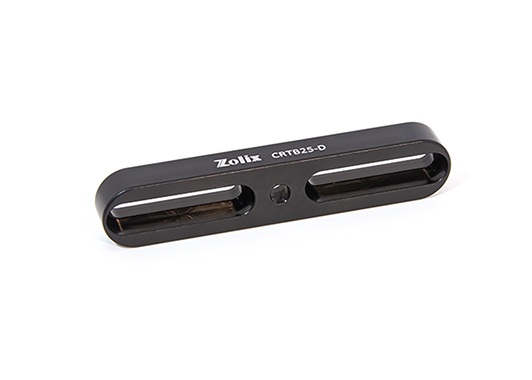

ZOLIX提供的25mm接杆转接支架属于25mm接杆的一类配件。此类转接支架一端可通过螺钉锁紧抱箍或沉头孔结构与25mm接杆固定，转接支架另一端可通过不同的安装接口与其他光机械产品固定，从而形成25mm接杆的多种转接应用。
选型表
|
型号 |

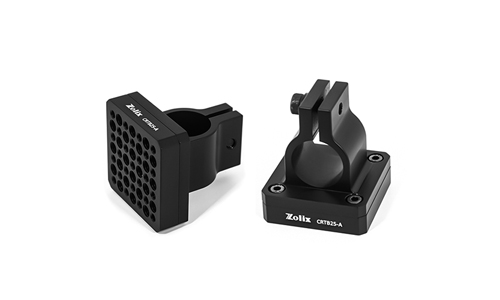

CRTB25-A |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
夹持接杆直径 |
Ø25mm |
|
安装板尺寸规格 |
50.8mm×50.8mm |
|
安装螺孔规格 |
25×M4和24×M6 |
|
安装板同类螺孔间距 |
12.5mm |
|
接杆夹持孔径公差范围 |
+0.04~+0.08mm |
|
接杆夹持孔中心距安装面距离 |
29.2mm |
|
整体高度 |
58.2mm |
|
单包产品数量 |
1件 |
