安装接杆

Zolix 笼式系统安装接杆材质为不锈钢，直径为 Ø6 mm，兼容 30 mm和 60 mm 的笼式系统，6.5 mm-500 mm 多种长度规格可选。顶端带 M3凹端紧定螺钉，分为可拆卸与不可拆卸两种，多根接杆串接可拓展长度。

产品咨询

资料下载

资料与图纸

产品概述

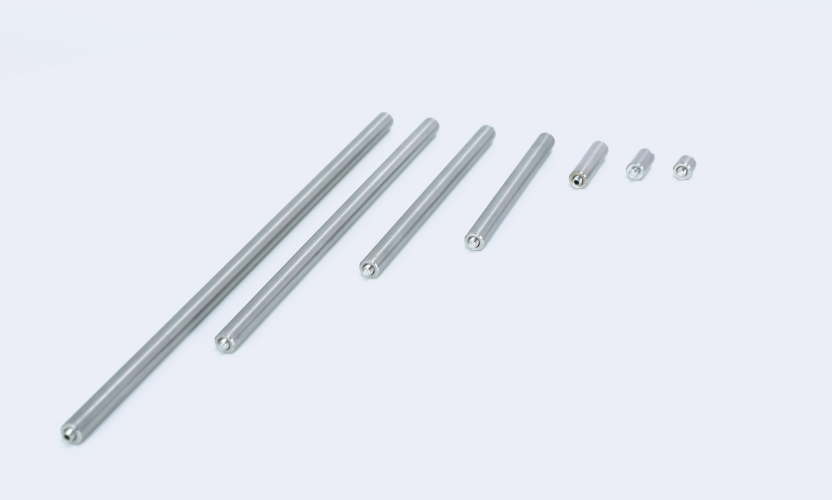

(1)Ø6 mm笼式系统安装接杆

Zolix 笼式系统安装接杆材质为不锈钢，直径为 Ø6 mm，兼容30 mm 和 60 mm 的笼式系统。6.5mm-500 mm 多种长度规格可选。两端附带 M3 凹端紧定螺钉，适用1.5 mm 六角扳手加固或拆卸，多根接杆串接可拓展长度。

• 长度：6.5 mm-500 mm

• 两端附带M3凹端紧定螺钉

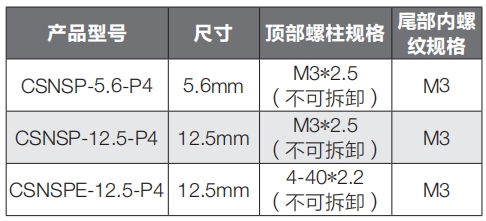

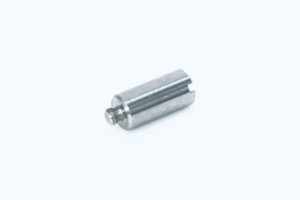

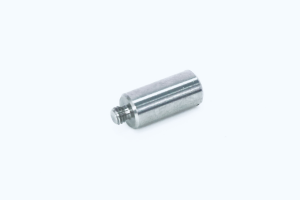

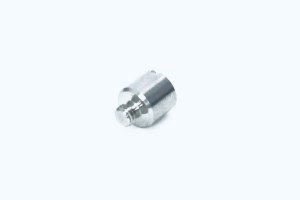

(2)Ø6 mm一体式接杆
Zolix 一体式接杆材质为 304 不锈钢，直径为 Ø6 mm，兼容 30 mm 和 60 mm的笼式系统。接杆头部为一体式螺柱，不可拆卸，有公制 M3 和英制 4-40 两种规格，尾部为 M3 内螺纹，一字槽。另外，5.6mm 和 12.5 mm 两种长度可供选择。

• Ø6mm一体式接杆，螺柱不可拆卸

• 头部螺柱公制M3、英制4-40可选

• 长度：5.6、12.5 mm

• 尾部为M3内螺纹，带一字槽

• 兼容笼式系统

CSNSP-5.6

CSNSPE-12.5

CSNSP-12.5

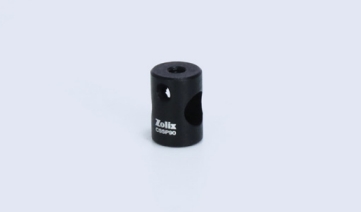

接杆90度夹具

Zolix 提供的 Ø6 mm 接杆 90 度夹具构造坚固，带 M3螺纹孔和 Ø6 mm 通孔，可将 Ø6 mm 接杆以 90 度彼此固定，实现稳定、紧凑的复杂配件组合，从而提高空间利用率。夹具侧面提供 M3 紧定螺钉，通过 1.5 mm 扳手锁紧。

• 材质：6061铝合金

• 固定角度：90°

• 兼容Ø6 mm接杆

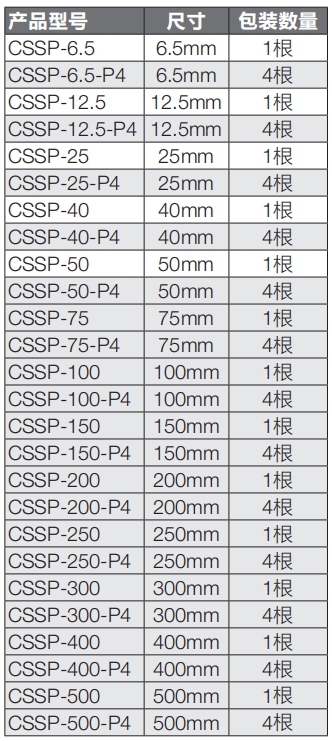

型号	PDF图纸	3D图纸
CSSP-6.5
CSSP-6.5-P4
CSSP-12.5
CSSP-12.5-P4
CSSP-25
CSSP-25-P4
CSSP-40
CSSP-40-P4
CSSP-50
CSSP-50-P4
CSSP-75
CSSP-75-P4
CSSP-100
CSSP-100-P4
CSSP-150
CSSP-150-P4
CSSP-200
CSSP-200-P4
CSSP-250
CSSP-250-P4
CSSP-300
CSSP-300-P4
CSSP-400
CSSP-400-P4
CSSP-500
CSSP-500-P4
CSNSP-5.6-P4
CSNSPE-12.5-P4
CSSP90
CSACS-M3
CSACS-M3-P4
CSACS-4-40
CSACS-4-40-P4
