产品概述

(1)正交转向板，30 mm笼式系统转30 mm笼式系统

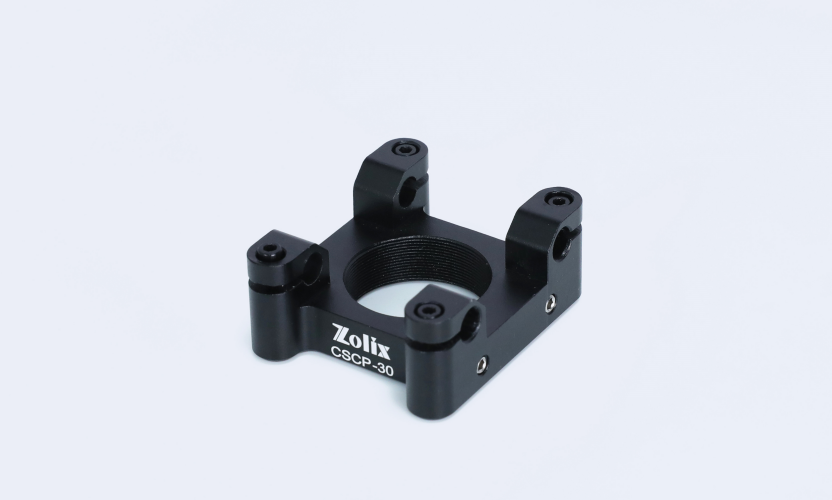

Zolix 提供的正交转向板可实现 30 mm 笼式系统垂直安装在 30 mm 笼式系统中，正面 Ø6mm 接杆安装孔通过 M4 紧定螺钉固定，侧面 Ø6 mm 接杆挠性通过 M2.5 圆柱头螺钉固定（注意必须在装入笼杆的时候紧固螺丝，紧固时抱紧接杆即可），均使用 2 mm 的六角扳手紧固，中间带 SM1 螺纹通孔，可安装 Ø25.4 mm 最大厚度 6 mm 光学元件，SM1R 卡环单独售卖。

• 材质：6061铝合金

• 将30 mm笼式系统垂直安装在30mm笼式系统中

• 带SM1内螺纹，用于SM1透镜套筒和Ø25.4 mm光学元件

• 侧面带挠性锁紧方式

产品型号	功能
CSCP-30	30 mm笼式系统转30 mm笼式系统

(2)正交转向板，30 mm笼式系统转60 mm笼式系统

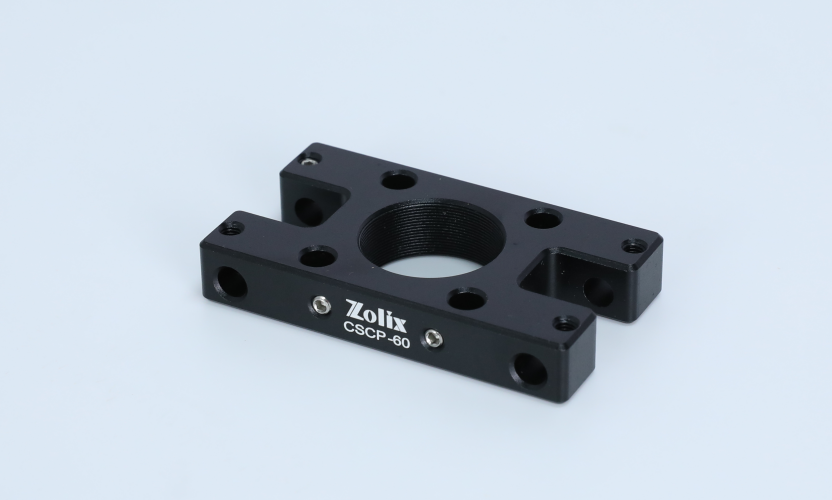

正交转向板 CSCP-60 可实现 30 mm 笼式系统垂直安装在 60 mm 笼式系统中，正面 Ø6 mm接杆安装孔通过 M4 紧定螺钉固定，侧面 Ø6mm 接杆通过 M4 紧定螺钉固定，均使用 2 mm的六角扳手紧固，中间带 SM1 螺纹通孔，可安装 Ø25.4 mm 最大厚度 6 mm 光学元件，SM1R卡环单独售卖。

• 材质：6061铝合金

• 将30 mm笼式系统垂直安装在60mm笼式系统中

• 带SM1内螺纹，用于SM1透镜套筒和Ø25.4 mm光学元件

产品型号	功能
CSCP-60	30 mm笼式系统转60 mm笼式系统

笼式转接板

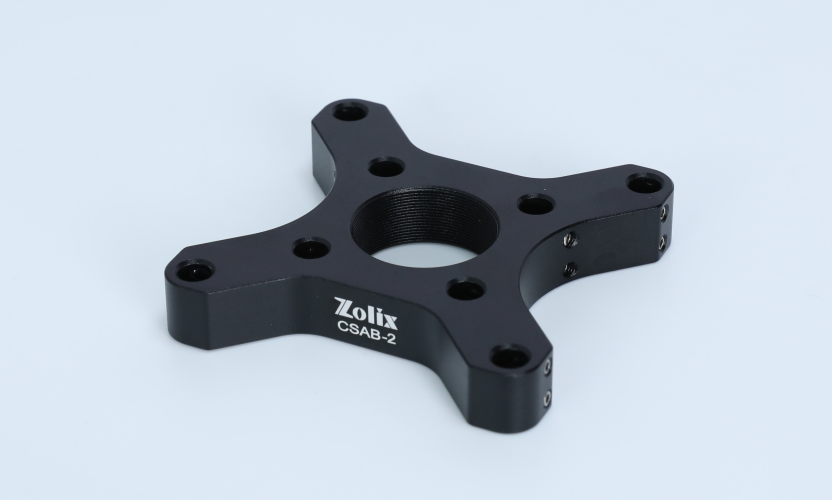

笼式转接板适用于笼式系统中 30 mm 和 60mm 组件的转接。中心有 1 个 SM1 螺纹贯穿孔，附带 2 个 SM1R 卡环，安装 Ø25.4 mm 最大厚度8.5 mm 的光学元件。带 1 个 M4 螺纹孔用于安装接杆。每个笼杆通孔侧面带有2个M3内六角螺钉，兼容 1.5 mm 六角扳手。

• 材质：材质：6061铝合金

• SM1螺纹贯穿孔，附带2个SM1R卡环

• 兼容30 mm和60 mm笼式系统

产品型号	规格	通光孔径
CSAB-2	30 mm笼式系统转60 mm笼式系统	Ø23mm

垂直安装板

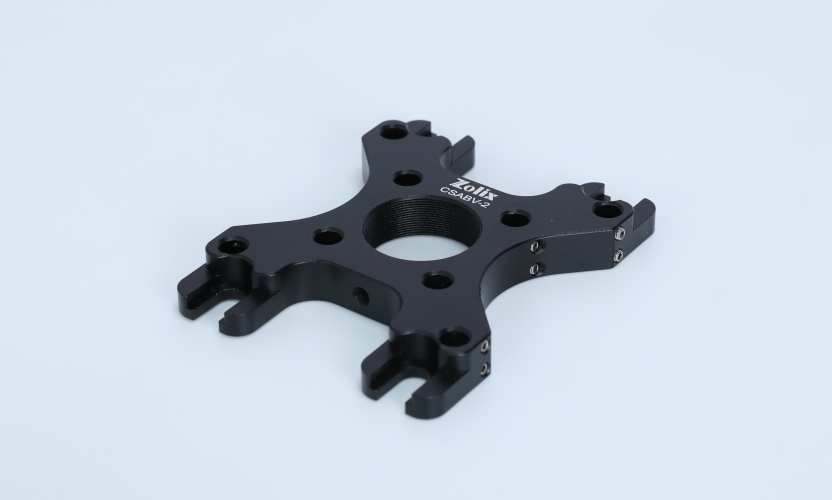

垂直安装板可在光学平台 / 面包板上垂直安装 30mm/60mm 笼式系统， U 型沉头槽设计，可垂直固定在光学平台 / 面包板上，板上有 8 个用

于安装 Ø6mm 光学接杆的通孔，安装板中间为SM1 安装孔，兼容 SM1 规格螺纹光机械件。侧面 M4 螺纹孔可连接光学接杆。

• 材质：材质：6061铝合金

• 兼容30mm和60mm笼式系统

产品型号	材质
CSABV-2	6061铝合金

笼板定位器

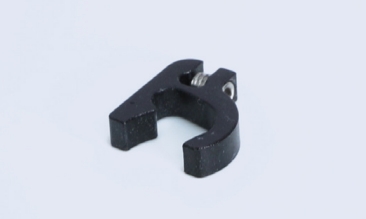

Zolix 提供的笼板定位器可用于记录笼板的位置，方便在笼式系统中移动和重新定位。定位器厚度 3.5 mm，兼容 30 mm 和 60 mm 笼式系统。夹紧方式采用挠性夹紧，用1.5 mm六角扳手紧固，安装时不需要拆卸其余零件。

• 主体材质6061铝合金

• 记录笼式系统中组件的位置

• 挠性夹紧

产品型号	夹持直径	厚度
CSCP-6C	Ø6mm	3.5mm

对准板

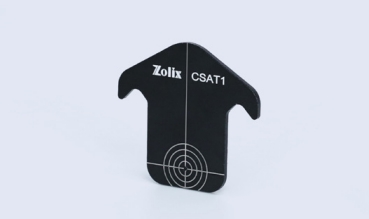

Zolix 30 mm 笼式系统对准板是一种快速嵌入式可见光对准工具，其通孔直径为 Ø0.9 mm，且外部有多个同心环，用来对准笼式系统的中心，为可见光对准提供便利，简化光路准直过程。

• 材质：6061 铝合金

• 兼容30 mm笼式系统

• 中心Ø0.9 mm通孔

产品型号	中心孔直径
CSAT1	Ø0.9mm

型号	PDF图纸	3D图纸
CSCP-30
CSCP-60
CSAB-2
CSABV-2
CSCP-6C
CSAT1
