Glare眩光测试软件

发布人: 发布时间:2016-11-25 文字:
    眩光测试已经成为世界各国在建筑照明和道路照明上重点关注的项目, 快速准确得到眩光值已迫在眉睫。为解决眩光快速准确测试的难题,北京卓立汉光仪器有限公司针对此难题开发了眩光测试系统及眩光测试软件。眩光测试软件主要通过分析成像亮度计的影像信息,对法规规定的眩光评价指标(统一眩光值UGR,眩光值GR,道路照明阈值增量Ti)进行计算和测量。

    Glare软件开发时间耗时近2年,反复实验,多次论证,北京卓立汉光仪器有限公司于2016年09月05日正式发布该司第一版Glare眩光测量软件v1.0.2。

    软件根据《GB 50034-2013 建筑照明设计标准》,《体育场馆照明设计及检测标准JGJ-153-2007》,《CJJ45-2015城市道路照明设计标准》等国家标准对UGR,GR,Ti的规定,并参考了CIE 117-1995,CIE112-1994,CIE 140-2000 和CIE 150-2003等国际标准中的相关规定进行开发设计。参考标准如下:
  国内标准 国外标准
室外照明 道路照明 CJJ45-2015 城市道路照明设计标准 EN13201 CIE140-2000
隧道照明 JTJ026.1-1999 公路隧道通风照明设计规范 CIE88-2004
室外体育场馆照明 JGJ153-2007 体育场馆照明设计及检测标准 CIE112-1994 EN12193
GB50034-2013 建筑照明设计标准 EN12464-2
室内照明 室内照明 GB50034-2013 建筑照明设计标准 CIE117-1995 CIE146/147-2002
室内采光 GB50033-2013 建筑采光设计标准 BS8206-2:2008
室内体育场馆照 明 JGJ153-2007 体育场馆照明设计及检测标准 EN12193 EN12464-1
GB50034-2013 建筑照明设 计标准

Glare眩光测量软件解决了不同的环境光源和观察者视角的空间位置对应关系,合理准确地描述了光在人眼的散射效应。对不同的照明条件和环境,做了相应的测试方案,解决了室内、室外等不同场景的眩光测试。

Glare眩光测量软件的特点:
对Glare中UGR,GR,Ti的不同测试建立软件模型,快速分析得出结果只需要不到1分钟时间;
软件可设定亮度阈值,软件自动根据亮度阈值对视场内光源部分进行选择;
软件对视场内光源强度用伪彩色表示,可直观判断亮度强度的分布情况;
软件可设置自动模式和手动模式,自动模式可自动获取所有参数,自动计算;
软件可定制不同的用户模版,针对用户的需求,输出文件数据及测试报告;

软件界面:

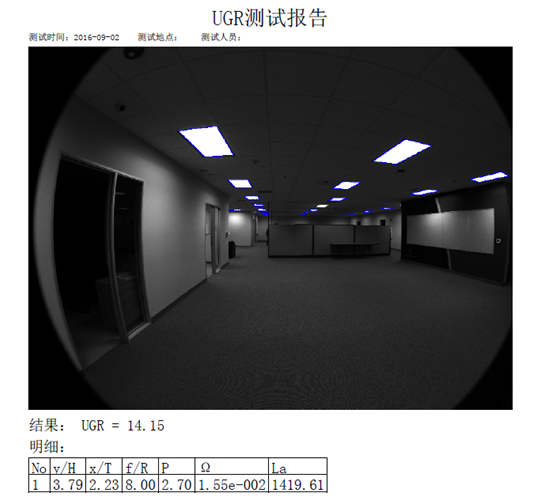

报告格式(可定制)

Glare眩光测量软件现场测试数据

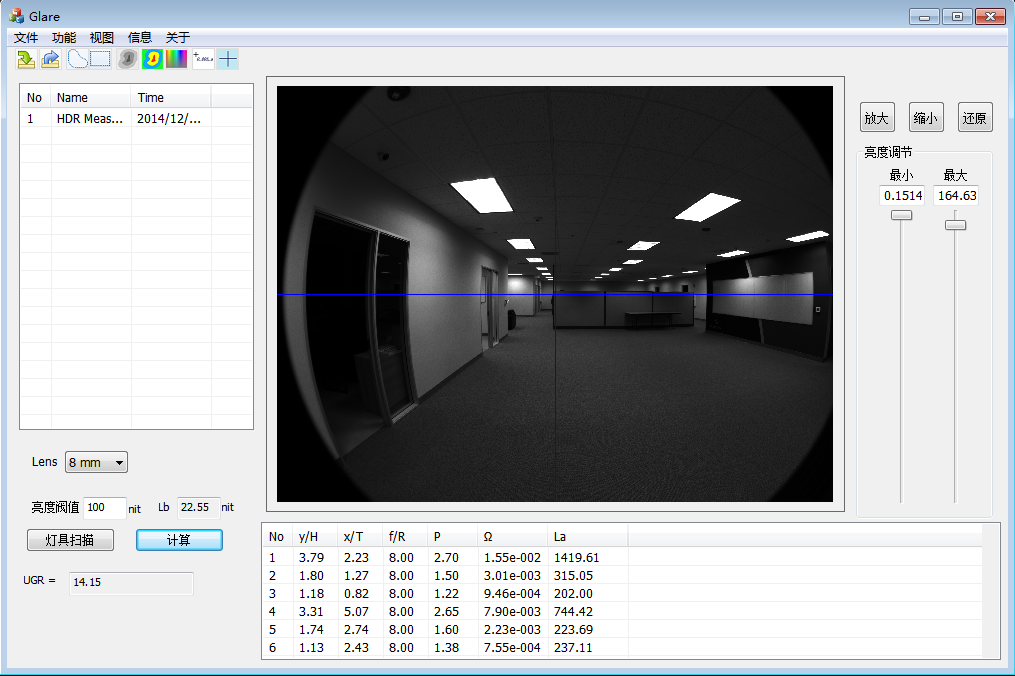

场景一:办公室UGR 测试:UGR=14.15

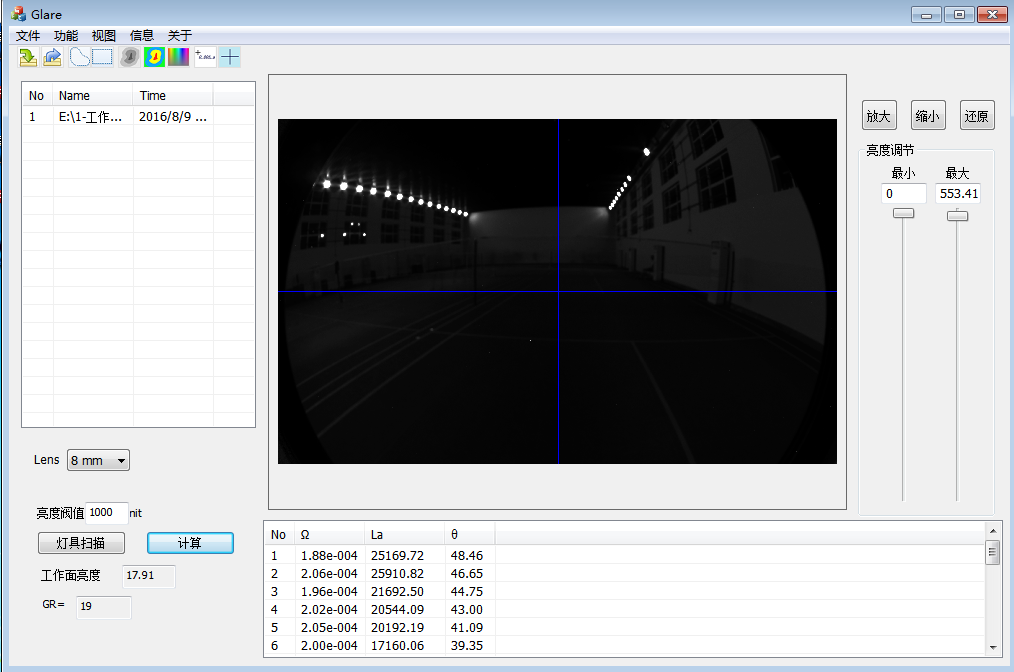

场景二:室内羽毛球训练场GR测试:GR=19

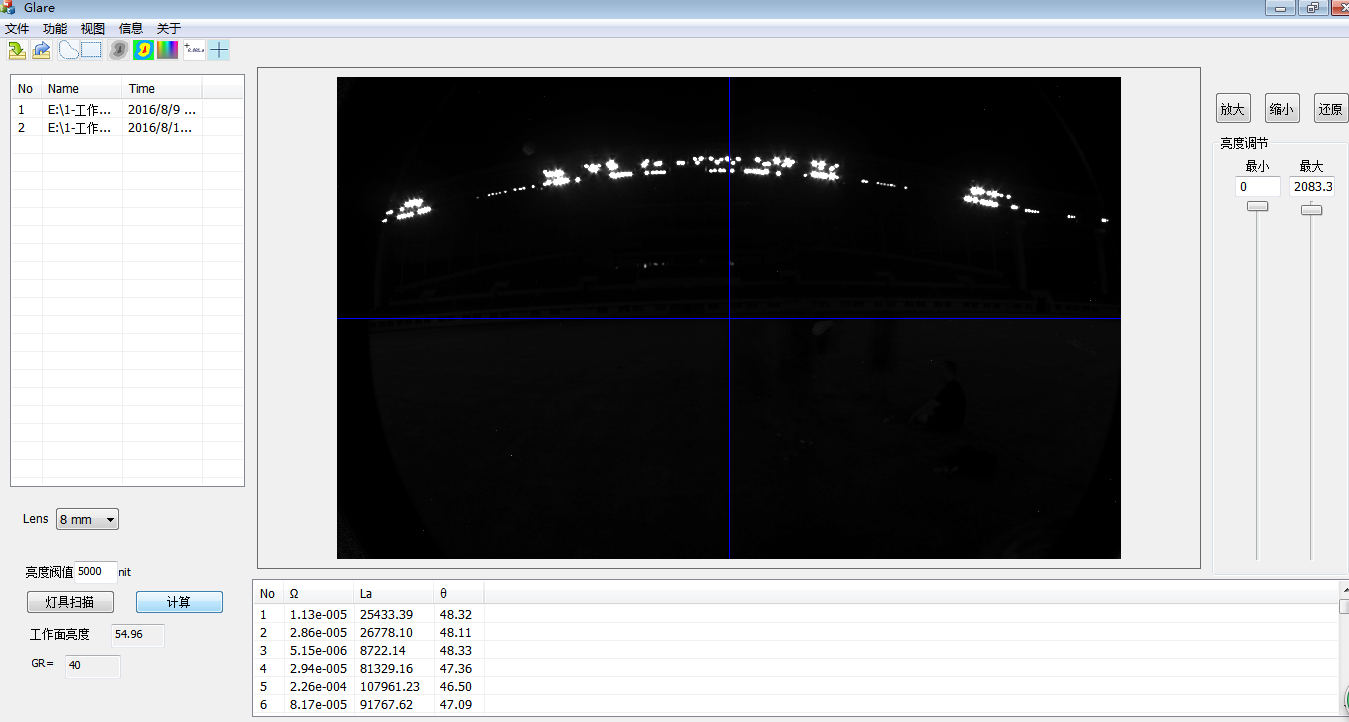

场景三:室外比赛足球场GR测试:GR=40

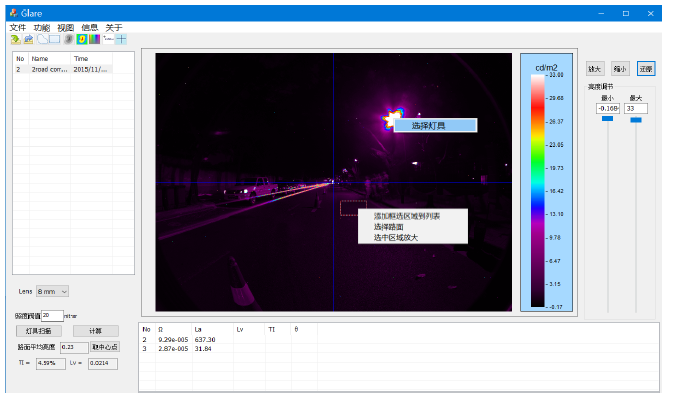

场景四:道路眩光Ti测试: TI=4.5%

配套使用仪器:成像亮度计,成像亮度采用CCD(Charge-Coupled-Device, 电荷耦合元件)作为探测器,以及标定的专用镜头来实现模拟人眼的视场感知得到亮度的分布。

软件的获取:软件搭配加密的Key,如需购买请咨询各地销售人员。
