ACFS 系列螺纹副

ACFS 系列螺纹副,适用于卓立汉光用于做定性调节的调整架、手动滑台等设备。由于分厘卡螺距一般为0.5mm,而细牙螺纹螺距可以达到0.25mm 甚至更小,在不需要做定量调整时,通过使用细牙螺纹副,可降低成本,并从一定程度上提高灵敏度。


产品咨询
资料下载
产品概述

ACFS 系列螺纹副
ACFS 系列螺纹副,适用于卓立汉光用于做定性调节的调整架、手动滑台等设备。由于分厘卡螺距一般为0.5mm,而细牙螺纹螺距可以达到0.25mm 甚至更小,在不需要做定量调整时,通过使用细牙螺纹副,可降低成本,并从一定程度上提高灵敏度。
卓立汉光的标准螺纹副安装部位的直径均为φ9.5mm,同标准分厘卡安装部位直径一致,可以互换使用。

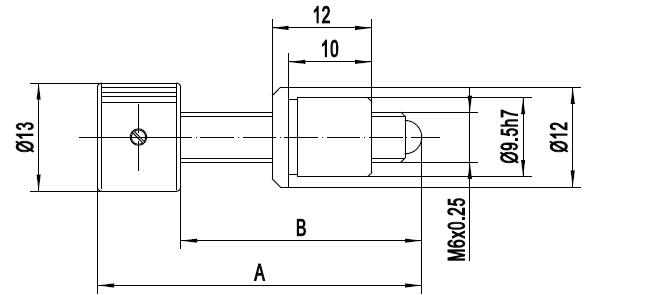

ACFS06-1A/ACFS25-1

螺纹副选型表:

型号

有效行程(mm)

调节螺纹

螺距(mm)

安装直径(mm)

安装长度(mm)

总长A(mm)

螺杆长度B(mm)

手轮直径(mm)

ACFS06-1A

6

M6x0.25

0.25

φ9.5

10

32

22

φ13

ACFS25-1

25

61

41

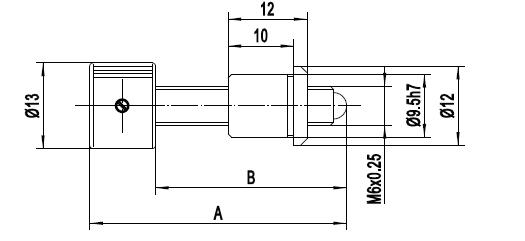

ACFS06-2A/ACFS13-2/ACFS25-2
螺纹副选型表:

型号

有效行程(mm)

调节螺纹

螺距(mm)

安装直径(mm)

安装长度(mm)

总长A(mm)

螺杆长度B(mm)

手轮直径(mm)

ACFS06-2A

6

M6x0.25

0.25



φ9.5



10

32

22



φ13

ACFS13-2

13

39

29

ACFS25-2

25

M6x0.5

0.5

61

41


ACFS13-2S

型号

有效行程

(mm)

调节螺纹

螺距(mm)

安装直径(mm)

安装长度(mm)

总长A

(mm)

螺杆长度B

(含球头)(mm)

手轮直径

(mm)

锁紧

ACFS13-2S

13

M6x0.25

0.25

φ9.5

7~8

39

29

φ13

径向锁紧


ACFS06-2

型号

有效行程(mm)

调节螺纹

螺距(mm)

安装直径(mm)

安装长度(mm)

总长(mm)

调整形式

ACFS06-2

6

M6x0.25

0.25

φ9.5

10

22

内六角


ACSF-N100-0.35

型号

有效行程

(mm)

调节螺纹

螺距

(mm)

安装直径

(mm)

安装长度

(mm)

总长

(mm)

螺杆长度

(含球头)(mm)

手轮直径

(mm)

锁紧

ACSF-N100-0.35

10

M7x0.25

0.25

φ9.5

9.5~13

50

32

φ16

径向锁紧

ACSF-N100-0.5

13

M7x0.25

0.25

φ9.5

54

36
