大理石平台产品与应用


精密大理石行业发展至今也只有20-30年的时间,90年代我国一些关键行业受到国外限制,当时的中国工业生产比较落后,很多科技发展先进国家都在发展高性能的材料来满足行业的需求,但是中国没有相关技术,所以国家的一部分研究院所和国有企业等单位开始研制适用性强,性价比高的材质——大理石。中国也作为*早的国家之一,开始使用大理石作为标准件和配件,大理石已经成为我国一个传统行业发展至今。

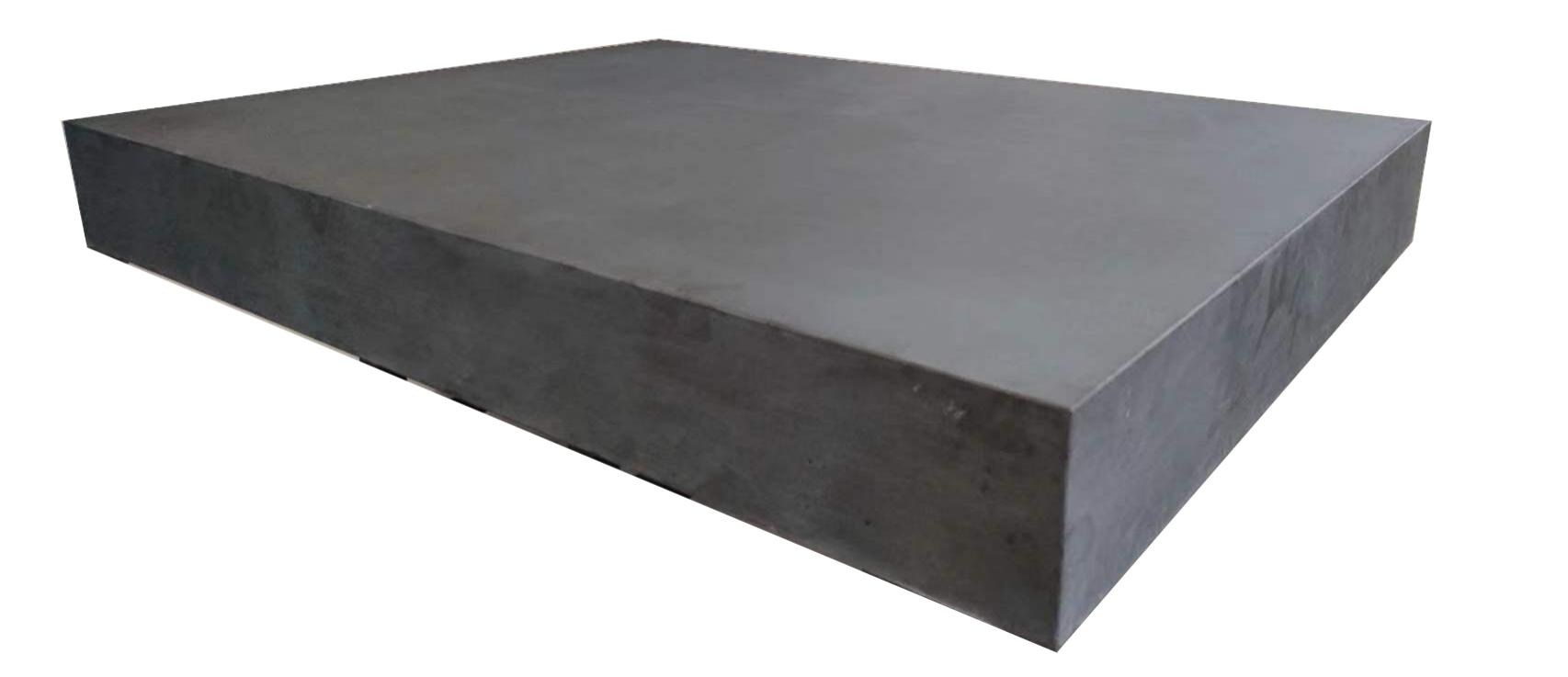

无孔大理石台面

大约10年前,大部分精密加工行业都还在使用铸铁件,但是当时很多高精密行业的产品需求已经从毫米级别慢慢转向微米级别。铸铁平台受到自身材料特性限制,很难达到微米级别,即使加工到微米级别,受限于自身热胀冷缩特性影响,无法满足复杂环境下的实际使用需求。而大理石会不会受热胀冷缩的影响呢?答案是肯定会,只是大理石热膨胀系数小,稳定性比较好,其形态变化不影响使用。举例:使用相同规格的铸铁平台和大理石平台,铸铁平台的变化是大理石的5-10倍。

大理石平台主要由石英或长石等矿物组成,经长期天然时效,组织结构均匀,线胀系数极小,内应力完全消失,不易变形。大理石平台具备精度高、硬度高、耐磨性强、不怕酸硷液物侵蚀、不会生锈、不必涂油、不易粘微尘、维护保养方便简单、使用寿命长等优良性能,通常作为精密测量的基准面,已逐步替代铸铁平台被广泛使用在工业与科研等各个领域,如精密微加工、航空航天、晶圆检测、精密仪器检测检测等实验。也经常作为三坐标测量仪,高精度显微镜、主动隔振平台等设备的基座。

由于大理石平面度高的特性,我们常用来作为一些大型光学或者机械方面实验的标准平台,将该平面度作为基准进行检验与测量,因此平面度和尺寸是至关重要的两个指标。

我国大理石平板的标准规定:平板的精度等级划分为六级:000、00、0、1、2、3 级,其中000—2 级为检验平板,3级为划线平板。

大理石级别的标标准算法:

000 级=1×(1+d/1000)um

00 级=2×(1+d/1000)um

0 级=4×(1+d/1000)um

1 级=8×(1+d/1000)um

大理石等级计算

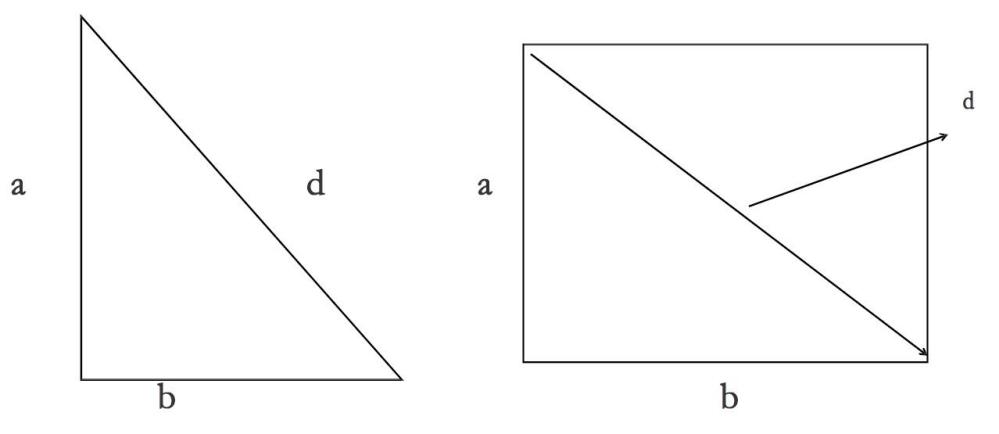

(d 为对角线 mm)(测量温度一般在 20±2℃)

举例说明:例如A=300mm B=400mm 那么 D=500mm

00级别的算法根据:2×(1+d/1000)um 即:2*(1+500/1000)=3um 意思是说 300*400 的平台要想到达00级的精度我们研磨出来的数据一定要在3μm以内。

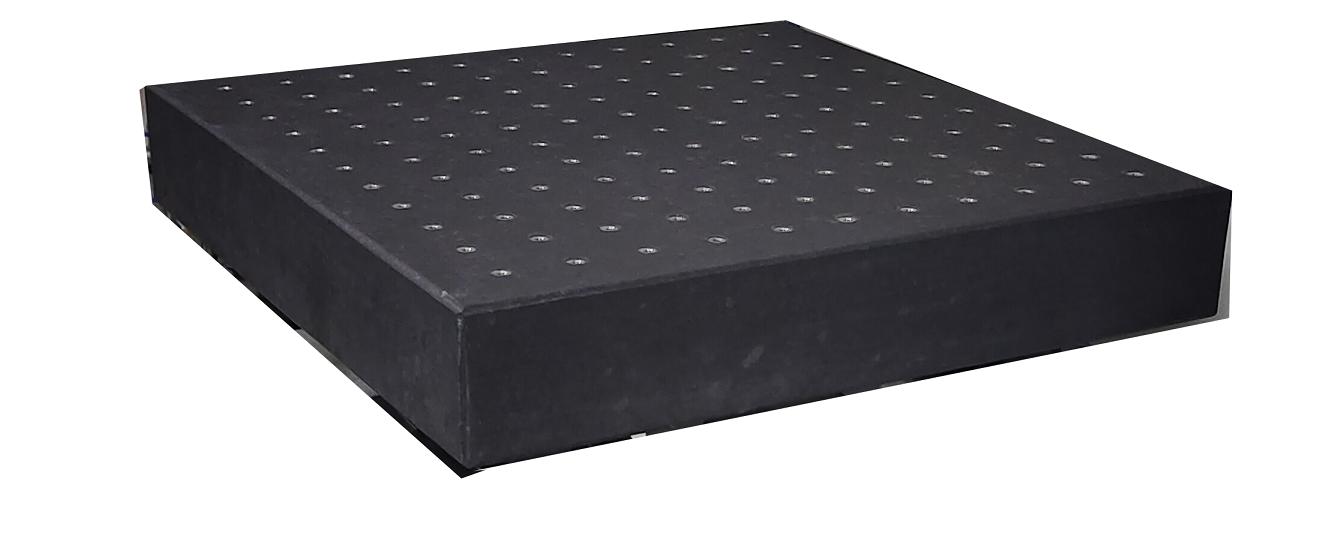

带螺纹孔的大理石台面

     我公司可提供的大理石平台尺寸,从300mm×300mm的大理石面板到4000mm×2000mm的大理石平台都可覆盖,并且可以定制特殊尺寸,如异形平台和龙门系统,也可以拼接超长大理石平台,或打孔镶嵌钢套便于固定设备。

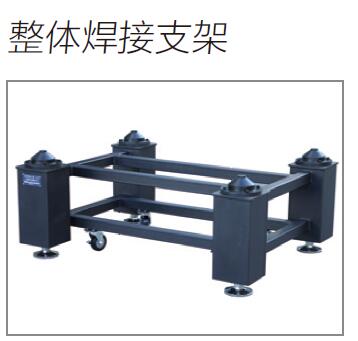

阻尼支架与气浮支撑单元

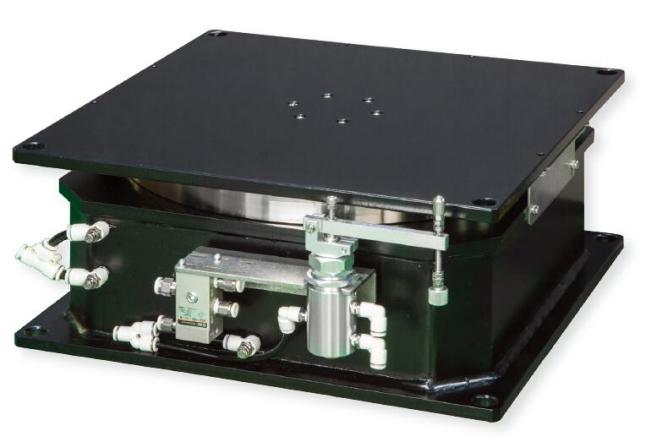

作为平台产品,大理石台面可以配阻尼和气浮支架,阻尼支架选择我公司整体焊接支架配合双频阻尼隔振器,固有频率为6-12Hz,具有一定的隔振效果。也可以配大负载气浮隔振器,固有频率为1.2-1.7Hz,该隔振器单个负载500Kg~3000Kg,因此可以承重大尺寸大理石台面和其他较重的设备。

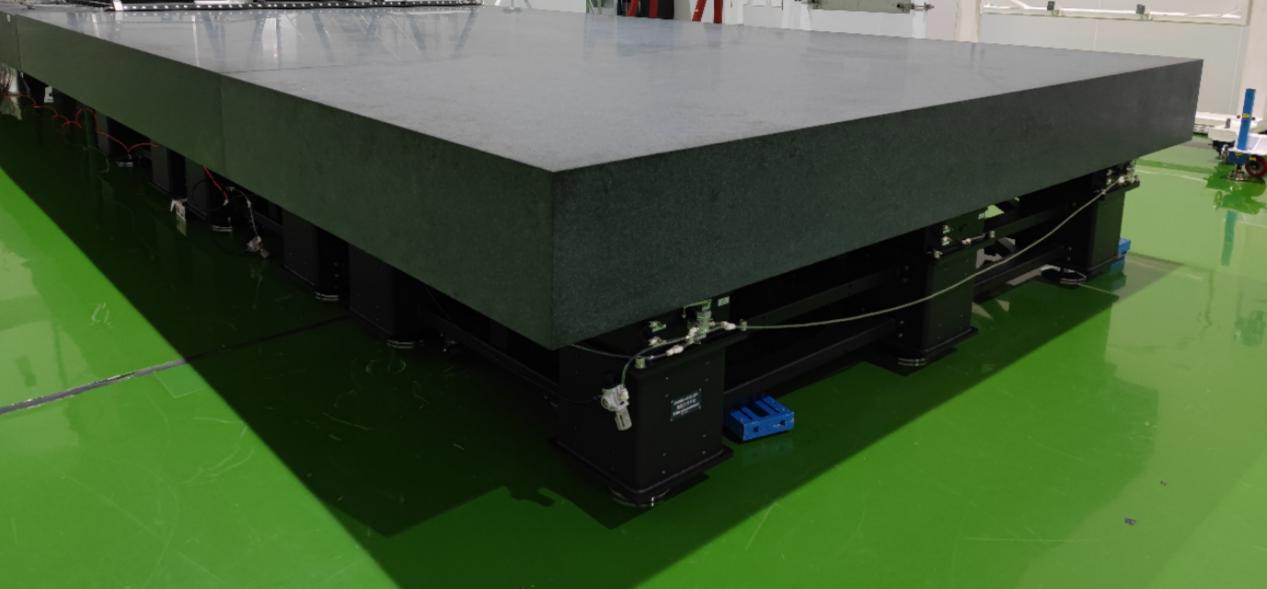

4000mm×6000mm拼接大理石平台应用案例

北京卓立汉光仪器有限公司自主研制的大理石平台,因其材质稳定,受温度影响小、耐腐蚀、无磁性等优良性能,受到科研和工业用户的广泛认可,随着研制技术的提升,大理石平台将在更多领域发挥价值。

卓立汉光具有多种大理石平台解决方案,该产品可以定制尺寸,可以拼接,按照实际需求进行打孔,配阻尼和气浮支架组成大理石隔振平台,如需了解产品,欢迎咨询我司。
