偏振二次谐波扫描成像系统

标准二次谐波系统,采用共聚焦的激发和收集方式,可实现带偏振的二次谐波成像。该系统可以与用户的飞秒激光器耦合,实现全电动化偏振分辨的微区二次谐波测试。
产品咨询
资料下载
产品概述
偏振二次谐波扫描成像系统

Waynelabs3 标准二次谐波系统,采用共聚焦的激发和收集方式。该系统可以与用户的飞秒激光器耦合,实现全电动化偏振分辨的微区二次谐波测试。

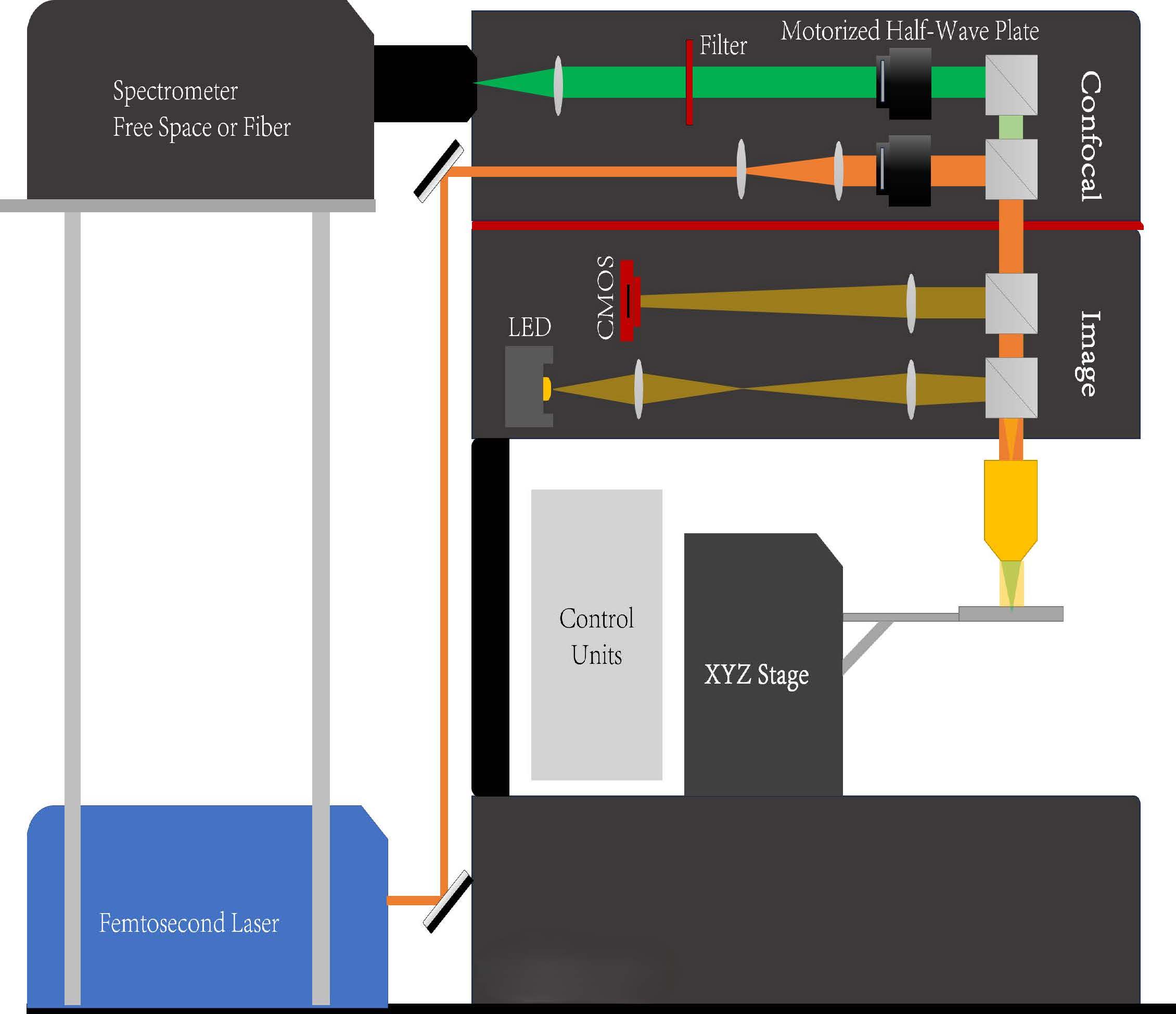

系统原理示意图
*此图仅作为原理示意,以实际为准

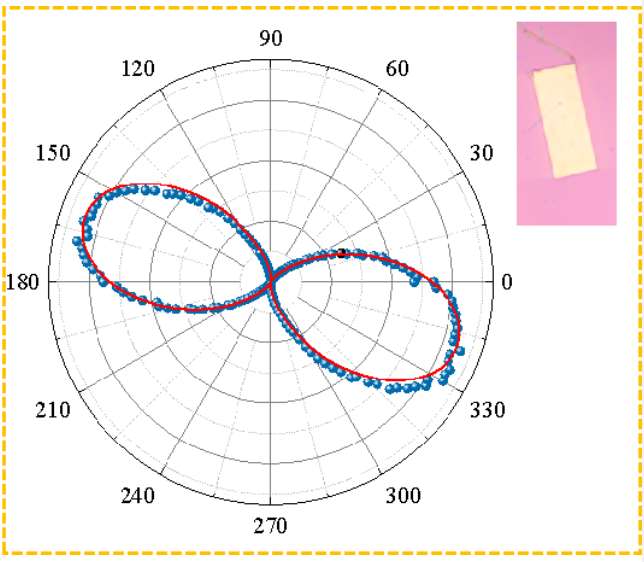

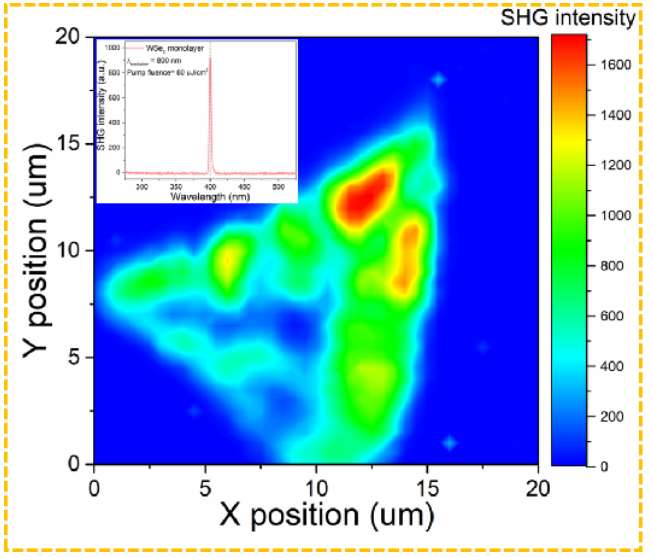

偏振二次谐波扫描成像系统典型数据图


基本功能
· 二次谐波光谱测试;
· 二次谐波Mapping;
· 激发与收集光独立控制的电动偏振扫描;
· 可适配低温台、电学样品台等;
· 可定制其它特色功能。

偏振二次谐波扫描成像系统应用场景

非线性光学材料与器件的非线性光学过程,及二维材料的晶体结构探测
·   维材料的晶体对称研究;
·  铁电材料的电极化特性研究;
· 反铁磁材料的自旋耦合特性研究。
非线性光子材料SHG / THG特性表征
· 铌酸锂纳米颗粒或者薄膜的SHG产生;
· 二维材料(TMDs)材料的SHG产生;
· 贵金属纳米结构 / TMDs异质结的SHG产生调控等。

典型参数配置
激发光源: 飞秒激光器
空间分辨率: < 1 mm
电动位移行程: 50 mm × 50 mm × 40 mm
扫描精度: < 1 mm,步进最小 0.04 mm
电动位移行程: 50 mm × 50 mm × 40 mm
偏振控制: 电动
光路切换方式: 电动,软件控制
物镜组: 5X,10X,20X,50X,100X可见光物镜;其它物镜可定制
照明光源: 高显色LED面光源
光谱采集: 光纤光谱仪; 台式光栅光谱仪(可选)
软件功能:移动视场,切换物镜,对焦,框选扫描区域均可用鼠标直接在图像显示窗口操作;电动功率调整;自动光路模式切换;自动Mapping;自动化偏振Mapping;实时处理与显示数据
