SRP系列

SRP系列标准阻尼隔振光学平台

SRP系列结构上采用:国标阻尼隔振垫、整体焊接支架、标准不锈钢台面(高导磁SUS430、弱导磁SUS304、极弱导磁SUS316),整体高度800mm,分为台面和支架两部分。


产品咨询
资料下载
产品概述

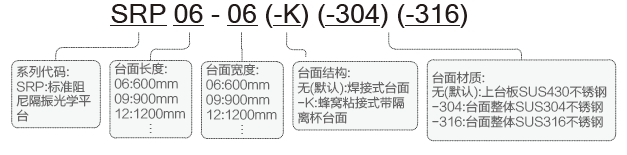

SRP系列标准阻尼隔振光学平台命名规则:

特点:

• 标准台面上台板材料为SUS430(1Cr17 )高导磁不 锈钢,台面也可选择整体材料为SUS304弱磁不锈钢面包板, 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。
• 采用国标(GB/T 20029-2005)规定的阻尼隔振垫,固有频率通常小于7~18Hz。
• 表面经过亚光处理,可有效减少杂散光。
• 整体焊接支架,刚性高,稳定性好。
• 侧面为黑色铝塑板,美观、实用,四角用不锈钢板包角。
• 教学和科研可兼顾的阻尼隔振光学平台。

应用领域:
• 对隔振性能要求不是很高的生产与实验,如机械运动实验,教学类光电实验、工件装配等。

技术指标:

• 固有频率:<7~18Hz,同负载和实际使用情况相关
• 平面度:0.02~0.05mm/600mm×600mm
• 台面:上台板4~6mm厚不锈钢
• 底板:下底板4~6mm厚,表面喷黑塑处理
• 台面厚度:100/200/300mm,详见选型表
• 台面加支架总高度800mm,总高度可调范围:-10~+15mm
• 孔距:25mm×25mm
• 最边缘孔距边:37.5mm
• 孔径:M6
• 重量:100mm厚:约120Kg/m2
200mm厚:约140Kg/m2
300mm厚:约167Kg/m2

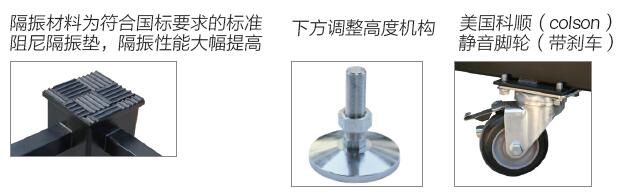

细节说明:

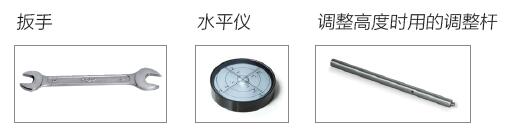

其它配件:

SRP系列标准阻尼隔振光学平台选型表

产品型号

整体规格(mm)

台面厚度

(mm)

台面自重(Kg)

支撑腿截面积(mm)

支架负载能力(Kg)

备注

SRP06-06(-K)

600×600×800

100

43

120×120

600

4支撑

SRP09-06(-K)

900×600×800

100

65

120×120

600

4支撑

SRP10-08(-K)

1000×800×800

100

96

120×120

600

4支撑

SRP12-06(-K)

1200×600×800

100

86

120×120

600

4支撑

SRP12-08(-K)

1200×800×800

100

115

120×120

600

4支撑

SRP12-09(-K)

1200×900×800

100

130

120×120

600

4支撑

SRP12-12(-K)

1200×1200×800

100

173

120×120

600

4支撑

SRP15-09(-K)

1500×900×800

200

189

200×200

1300

4支撑

SRP15-10(-K)

1500×1000×800

200

210

200×200

1300

4支撑

SRP15-12(-K)

1500×1200×800

200

252

200×200

1300

4支撑

SRP15-15(-K)

1500×1500×800

200

315

200×200

1300

4支撑

SRP18-09(-K)

1800×900×800

200

227

200×200

1300

4支撑

SRP18-10(-K)

1800×1000×800

200

252

200×200

1300

4支撑

SRP18-12(-K)

1800×1200×800

200

302

200×200

1300

4支撑

SRP18-15(-K)

1800×1500×800

200

378

200×200

1300

4支撑

SRP20-10(-K)

2000×1000×800

200

280

200×200

1300

4支撑

SRP20-12(-K)

2000×1200×800

200

336

200×200

1300

4支撑

SRP20-15(-K)

2000×1500×800

200

420

200×200

1300

4支撑

SRP24-12(-K)

2400×1200×800

200

403

200×200

1300

4支撑

SRP24-15(-K)

2400×1500×800

200

504

200×200

1300

4支撑

SRP24-18

2400×1800×800

200

605

200×200

1300

4支撑

SRP30-12(-K)

3000×1200×800

300

601

200×200

1950

6支撑

SRP30-15(-K)

3000×1500×800

300

752

200×200

1950

6支撑

SRP30-18

3000×1800×800

300

902

200×200

1950

6支撑

SRP30-20

3000×2000×800

300

1002

200×200

1950

6支撑

SRP35-12

3500×1200×800

300

701

200×200

1950

6支撑

SRP35-15

3500×1500×800

300

877

200×200

1950

6支撑

SRP35-18

3500×1800×800

300

1052

200×200

1950

6支撑

SRP35-20

3500×2000×800

300

1169

200×200

1950

6支撑

SRP40-12

4000×1200×800

300

802

200×200

1950

6支撑

SRP40-15

4000×1500×800

300

1002

200×200

1950

6支撑

SRP40-18

4000×1800×800

300

1202

200×200

1950

6支撑

SRP40-20

4000×2000×800

300

1336

200×200

1950

6支撑

SRP45-15

4500×1500×800

300

1127

200×200

1950

6支撑

注:产品型号不带(-K),表示无蜂窝粘接式带隔离杯台面可选。

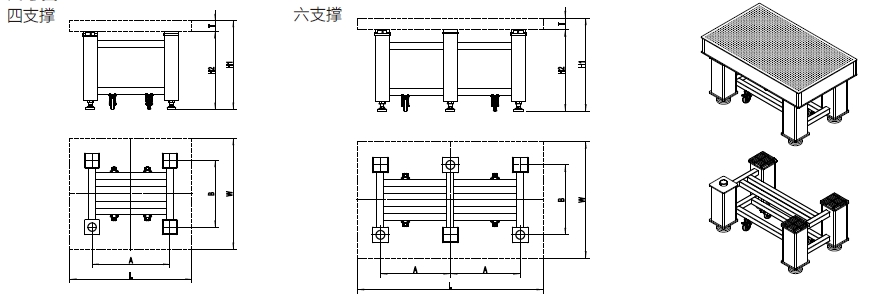

尺寸图

型号

尺寸(mm)

L

W

A

B

T

H1

H2

SRP06-06(-K)

600

600

400

400

100

800

700

SRP09-06(-K)

900

600

600

400

100

800

700

SRP10-08(-K)

1000

800

700

600

100

800

700

SRP12-06(-K)

1200

600

900

400

100

800

700

SRP12-08(-K)

1200

800

900

600

100

800

700

SRP12-09(-K)

1200

900

900

600

100

800

700

SRP12-12(-K)

1200

1200

900

900

100

800

700

SRP15-09(-K)

1500

900

1100

600

200

800

600

SRP15-10(-K)

1500

1000

1100

700

200

800

600

SRP15-12(-K)

1500

1200

1100

900

200

800

600

SRP15-15(-K)

1500

1500

1100

1100

200

800

600

SRP18-09(-K)

1800

900

1200

600

200

800

600

SRP18-10(-K)

1800

1000

1200

700

200

800

600

SRP18-12(-K)

1800

1200

1200

900

200

800

600

SRP18-15(-K)

1800

1500

1200

1100

200

800

600

SRP20-10(-K)

2000

1000

1200

700

200

800

600

SRP20-12(-K)

2000

1200

1200

900

200

800

600

SRP20-15(-K)

2000

1500

1200

1100

200

800

600



型号

尺寸(mm)

L

W

A

B

T

H1

H2

SRP24-12(-K)

2400

1200

1400

900

200

800

600

SRP24-15(-K)

2400

1500

1400

1100

200

800

600

SRP24-18

2400

1800

1400

1200

200

800

600

SRP30-12(-K)

3000

1200

1100

900

300

800

500

SRP30-15(-K)

3000

1500

1100

1100

300

800

500

SRP30-18

3000

1800

1100

1200

300

800

500

SRP30-20

3000

2000

1100

1200

300

800

500

SRP35-12

3500

1200

1200

900

300

800

500

SRP35-15

3500

1500

1200

1100

300

800

500

SRP35-18

3500

1800

1200

1200

300

800

500

SRP35-20

3500

2000

1200

1200

300

800

500

SRP40-12

4000

1200

1600

900

300

800

500

SRP40-15

4000

1500

1600

1100

300

800

500

SRP40-18

4000

1800

1600

1200

300

800

500

SRP40-20

4000

2000

1600

1200

300

800

500

SRP45-15

4500

1500

1600

1100

300

800

500
