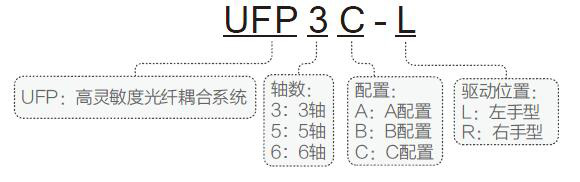

型号 |
UFP3CZ-L |
UFP3CZ-R |
UFP5CZ-L |
UFP5CZ-R |
UFP6CZ-L |
UFP6CZ-R |
||
|
行程 (灵敏度) |
X |
粗调：±6.5mm；精调：±0.3mm；(粗调：≤10μm；精调：≤0.5μm) |
||||||
|
Y |
粗调：±6.5mm；精调：±0.3mm；(粗调：≤10μm；精调：≤0.5μm) |
|||||||
|
Z |
粗调：±6.5mm；精调：±0.3mm；(粗调：≤10μm；精调：≤0.5μm) |
|||||||
|
θx |
- |
- |
±3°(≤25.2″) |
|||||
|
θy |
- |
- |
±3°(≤23.4″) |
|||||
|
θz |
- |
- |
- |
- |
±4°(≤34″) |
|||
|
导向机构 |
交叉滚柱导轨 |
交叉滚柱导轨+交叉滚柱轴环 |
||||||
|
驱动方式 |
分厘卡 |
|||||||
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
|||||||
|
自重(Kg) |
1.74 |
2.37 |
2.7 |
|||||
|
负载(Kg) |
1.5 |
1 |
0.5 |
|
||||
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| UFP3CZ-L |  |
 |
| UFP3CZ-R | |
|
| UFP5CZ-L | |
|
| UFP5CZ-R | |
|
| UFP6CZ-L | |
|
| UFP6CZ-R | |
|
