NASF-GD针孔光阑座及针孔光阑

光经过显微物镜汇聚后,光斑直径往往达到微米级,远小于可调光阑的孔径,此时需要用更小的孔径进行空间滤波,即针孔光阑。微米级的小孔无法做成连续可调式,故针孔光阑的尺寸是固定的。卓立汉光的针孔光阑的外径为 ∅8mm,厚度0.1mm,其小孔采用激光掩模技术加工而成,一致性较好。

产品咨询

资料与图纸

产品概述

产品概述

针孔光阑通常需要配合针孔光阑座，放在空间滤波器或其它机构中使用。

选型表：

注：针孔光阑座为外螺纹（M20×1）安装，采用压圈卡紧针孔光阑。

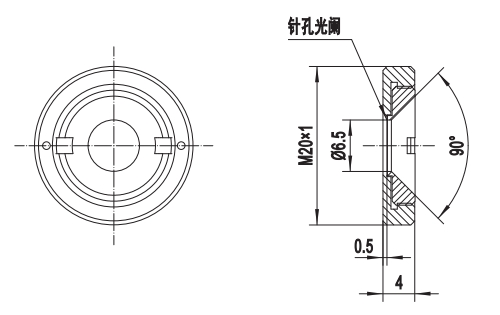

尺寸图：

NASF-GD（适配NASF空间滤波器）
