CSOB系列导轨及配件产品规格详情页
产品说明

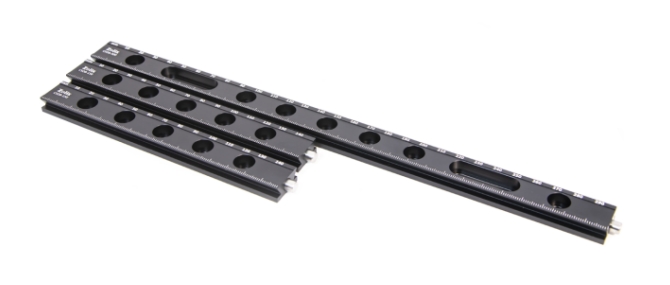

ZOLIX提供的燕尾槽导轨采用实心铝材精密加工而成，配合专用导轨滑块，可构建高稳定性的光机系统。燕尾槽导轨分布多组M6沉头孔（间距25mm），实现灵活安装。端部Ø6mm圆柱销定位系统，可多根导轨拼接使用，且导轨具有激光刻线标记，可精确调整导轨滑块位置。导轨滑块配备M6沉头安装孔，可直接将光学机械部件固定于滑块表面。其设计支持导轨任意位置卡入式装配，无需从导轨端部进行安装。滑块集成的弹簧预压手拧螺钉，可在滑动过程中提供持续稳定的阻尼力，确保移动平稳性，亦可实现滑块刚性锁止。此外，ZOLIX同步提供交叉垂直安装转接件及精密调整垫片等配套组件。
ZOLIX提供的燕尾槽导轨采用实心铝材精密加工而成，配合专用导轨滑块，可构建高稳定性的光机系统。燕尾槽导轨分布多组M6沉头孔（间距25mm），实现柔性装配，其端部配置Ø6mm精密定位销，支持多段导轨无阶差拼接。导轨表面带有激光蚀刻定位标尺，以10mm为增量单位标注数字标识，结合游标装置可实现1mm级滑块定位精度。该系列提供75mm、150mm、300mm、450mm、600mm五种标准长度可选，满足不同尺度光学平台的搭建需求。
选型表：
|
型号 |
CSOB-075 |
CSOB-150 |
CSOB-300 |
CSOB-450 |
CSOB-600 |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
导轨长度 |
75mm |
150mm |
300mm |
450mm |
600mm |
|
导轨宽度 |
19mm |
19mm |
19mm |
19mm |
19mm |
|
沉头孔规格 |
M6 |
M6 |
M6 |
M6 |
M6 |
|
两端圆柱销规格 |
Ø6mm |
Ø6mm |
Ø6mm |
Ø6mm |
Ø6mm |
|
平行度 |
＜0.05mm |
＜0.05mm |
＜0.05mm |
＜0.05mm |
＜0.05mm |

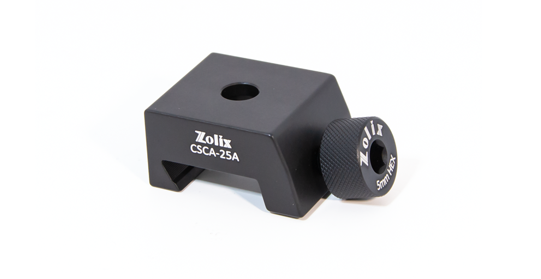

2）卡入式燕尾槽导轨滑块
ZOLIX 提供的DR50F系列导轨滑块采用顶部复合接口设计：CSCA-25A标配M6沉头安装孔，CSCA-50A则升级为双M4螺纹孔与M6沉孔协同安装架构，而CSCA-25B则支持垂直导轨方向的横向粗调。全系列支持导轨任意位置卡入式装配，滑块集成的弹簧预压手拧螺钉，可在滑动过程中提供持续稳定的阻尼力，确保移动平稳性，亦可实现滑块刚性锁止。
|
型号 |
CSCA-25A |
CSCA-25B |
CSCA-50A |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
滑块长度 |
25mm |
25mm |
50mm |
|
导轨宽度 |
25.4mm |
32mm |
25.4mm |
|
沉头孔规格 |
M6 |
/ |
M6 |
|
平行度 |
＜0.05 mm |
/ |
＜0.05 mm |
|
螺纹孔规格 |
/ |
/ |
M4 |
|
外形尺寸 |
/ |
/ |
50 mm×38 mm |

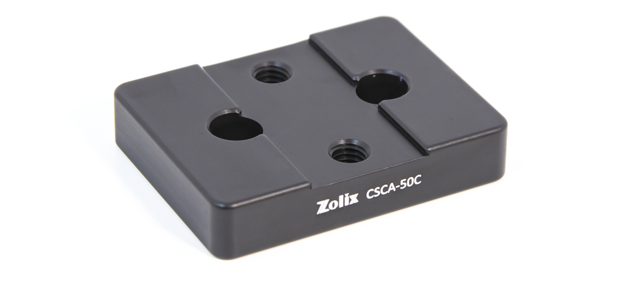

（3）燕尾槽导轨交叉垂直安装转接件
ZOLIX提供的垂直安装转接件需和燕尾槽导轨、CSCA-50A搭配使用，用于将两个燕尾槽导轨垂直转接安装固定，可通过附送的螺钉进行安装固定，并实现滑块在X、Y方向的前后移动。
|
型号 |
CSCA-50C |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
沉头孔规格 |
M6 |
|
螺纹孔规格 |
M4 |
|
平行度 |
＜0.05 mm |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSOB-075 |  |
 |
| CSOB-150 | |
|
| CSOB-300 | |
|
| CSOB-450 | |
|
| CSOB-600 | |
|
| CSCA-25A | |
|
| CSCA-25B | |
|
| CSCA-50A | |
|
| CSCA-50C | |
|
