CSAB系列导轨及配件
· 弹簧式手拧螺钉固定导轨滑块ZOLIX提供的燕尾槽导轨采用实心铝材精密加工成型，与专用滑块协同构建高稳定性光机系统。导轨主体设计含多组M6腰型沉头安装孔，实现三维灵活装配，其端部配置精密级定位销，支持多段导轨无阶差精密拼接；导轨表面蚀刻公制/英制双标尺激光基准线，可进行滑块位置精确定位。配套滑块顶部集成M6螺纹安装孔，支持光机组件直连固定，并采用非对称摩擦控制系统：一侧为Ø5mm POM塑料球支撑，另一侧配置弹簧预压手拧螺钉，既可在滑动时提供平稳阻尼，亦可实现滑块刚性锁止。全系统支持导轨任意位置卡入式装配，无需端部安装操作。

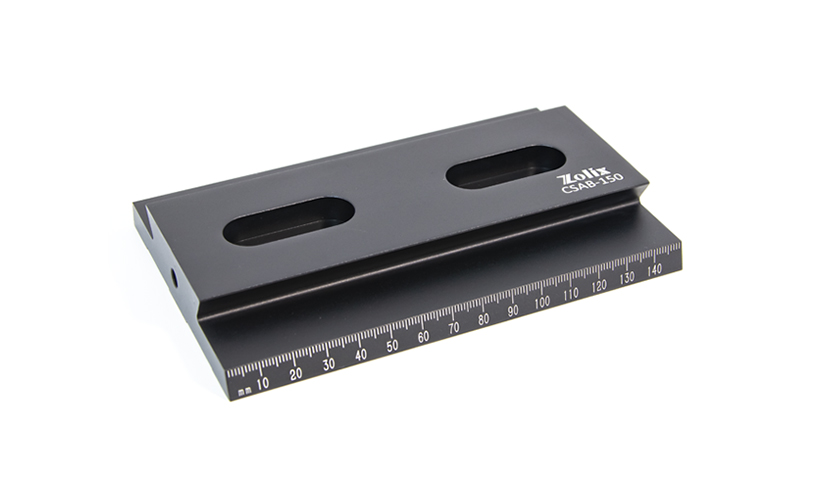

（1）100mm燕尾槽导轨
|
型号 |
CSAB-150 |
CSAB-200 |
CSAB-300 |
CSAB-600 |
CSAB-900 |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
导轨长度 |
150mm |
200 mm |
300 mm |
600 mm |
900 mm |
|
导轨宽度 |
99.6mm |
99.6mm |
99.6mm |
99.6mm |
99.6mm |
|
腰型沉头孔规格 |
M6 |
M6 |
M6 |
M6 |
M6 |
|
两端圆柱销规格 |
Ø6mm |
Ø6mm |
Ø6mm |
Ø6mm |
Ø6mm |
|
平行度 |
＜0.05mm |
＜0.05mm |
＜0.05mm |
＜0.05mm |
＜0.05mm |

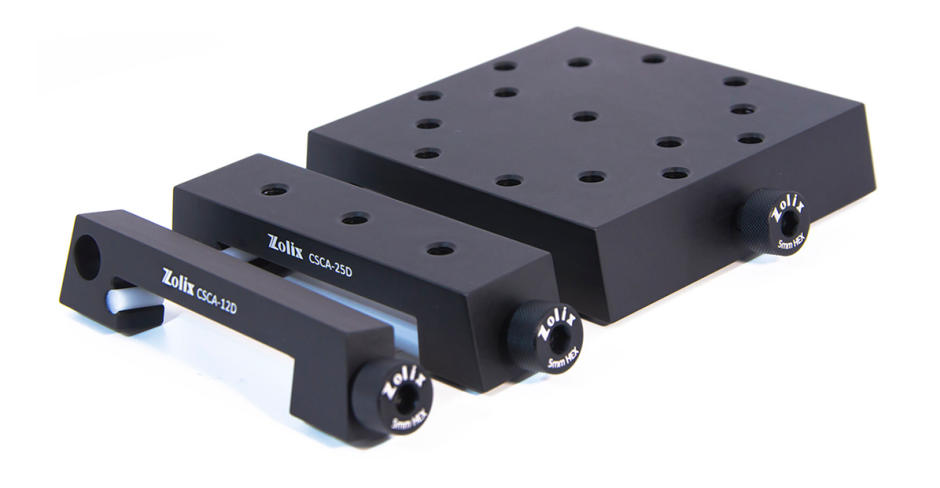

（2）100 mm燕尾型光学导轨滑块
|
型号 |
CSCA-12D |
CSCA-25D |
CSCA-90D |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
滑块长度 |
12 mm |
25 mm |
90 mm |
|
滑块宽度 |
88 mm |
88 mm |
88 mm |
|
平行度 |
＜0.05 mm |
＜0.05 mm |
＜0.05 mm |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSAB-150 |  |
 |
| CSAB-200 | |
|
| CSAB-300 | |
|
| CSAB-600 | |
|
| CSAB-900 | |
|
| CSCA-12D | |
|
| CSCA-25D | |
|
| CSCA-90D | |
|
