卡环转接件
· 将不同尺寸的光学元件安装至SM05或SM1系列内螺纹内ZOLIX提供的卡环转接件由6061-T6铝合金制成，支持将直径Ø6mm至Ø20mm的光学元件适配安装至12.7mm或25.4mm标准光学系统中。该组件需成对使用（一组两个），通过协同压紧确保元件稳定固定，同时要求光学元件最小厚度≥1.4mm以满足结构强度需求。

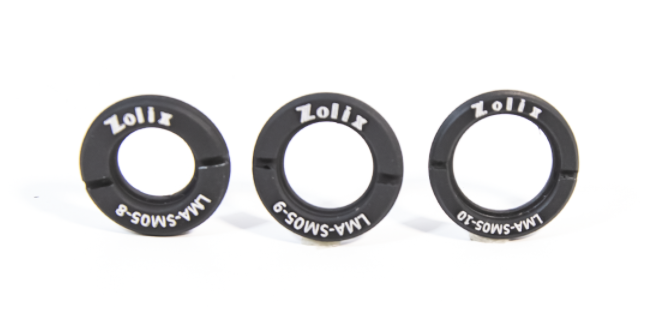

（1）SM05卡环转接件
ZOLIX提供的SM05卡环转接件专用于将Ø6mm、Ø8mm、Ø9mm、Ø10mm光学元件适配安装至SM05系列内螺纹系统中。该组件需成对使用（一组两个），通过协同压紧实现元件垂直固定，要求光学元件最小安装厚度≥1.4mm以确保结构强度。安装时需严格遵循垂直向上操作规范，避免元件因倾斜或重力脱落导致损伤。
|
型号 |
LMA-SM05-6 |
LMA-SM05-8 |
LMA-SM05-9 |
LMA-SM05-10 |
|
主体材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
通光孔径 |
4.8 mm |
4.8 mm |
4.8 mm |
4.8 mm |
|
转接件厚度 |
2 mm |
2 mm |
2 mm |
2 mm |
|
光学元件安装直径 |
Ø6 mm |
Ø8 mm |
Ø9 mm |
Ø10 mm |
|
螺纹规格 |
SM05 |
SM05 |
SM05 |
SM05 |
|
数量 |
2个 |
2个 |
2个 |
2个 |

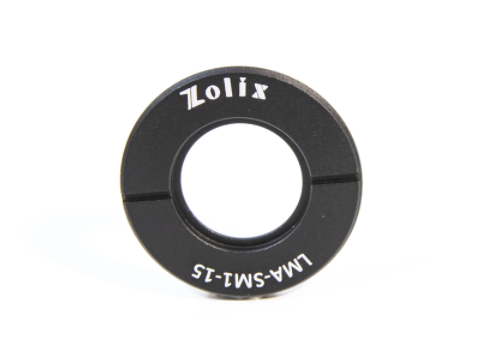

（2）SM1卡环转接件
ZOLIX提供的SM01卡环转接件专用于将Ø15mm、Ø18mm、Ø20mm光学元件适配安装至SM1系列内螺纹系统中。该组件需成对使用（一组两个），通过协同压紧实现元件垂直固定，要求光学元件最小安装厚度≥1.4mm以确保结构强度。安装时需严格遵循垂直向上操作规范，避免元件因倾斜或重力脱落导致损伤。
|
型号 |
LMA-SM1-15 |
LMA-SM1-18 |
LMA-SM1-20 |
|
主体材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
通光孔径 |
13 mm |
13 mm |
13 mm |
|
转接件厚度 |
2 mm |
2 mm |
2 mm |
|
光学元件安装直径 |
Ø15 mm |
Ø18 mm |
Ø20 mm |
|
螺纹规格 |
SM1 |
SM1 |
SM1 |
|
数量 |
2个 |
2个 |
2个 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| LMA-SM05-6 |  |
 |
| LMA-SM05-8 | |
|
| LMA-SM05-9 | |
|
| LMA-SM05-10 | |
|
| LMA-SM1-15 | |
|
| LMA-SM1-18 | |
|
| LMA-SM1-20 | |
|
