90°翻转安装座
Z0LIX 提供的翻转安装座，可90度翻转，实现安装座位置的改变，具有良好的重复定位精度。FMB-90A适用于安装圆形或矩形光学元件，通过胶头螺钉固定光学元件。FMB-90B翻转安装座适用于安装光学元件安装座，无法直接安装光学元件。两款翻转安装座底部均有一个M4沉头安装孔，可用于连接标准光学接杆。FTF系列产品支持0°至90°连续角度调节与锁紧，在0°及90°位提供良好的重复定位精度。该安装座兼容最大厚度10 mm的光学元件，通过卡环实现轴向可靠固定。

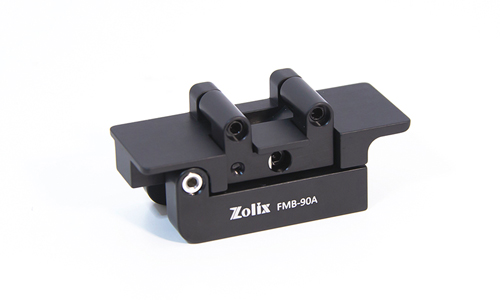

（1）90°翻转安装座
|
型号 |
FMB-90A |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
适用光学元件最大厚度 |
6 mm |
|
调节角度 |
0°~90° |
|
安装孔规格 |
M4、M6沉头孔 |

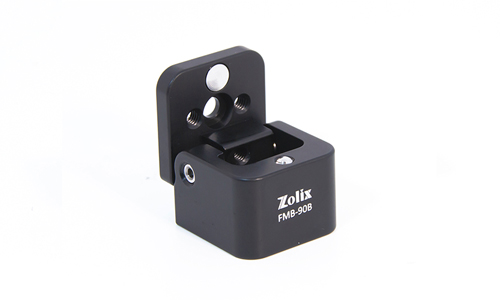

（2）90°翻转安装座
|
型号 |
FMB-90B |
|---|---|
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
调节角度 |
0°~90° |
|
安装孔规格 |
3个M4螺纹孔 2个M4沉头孔
|

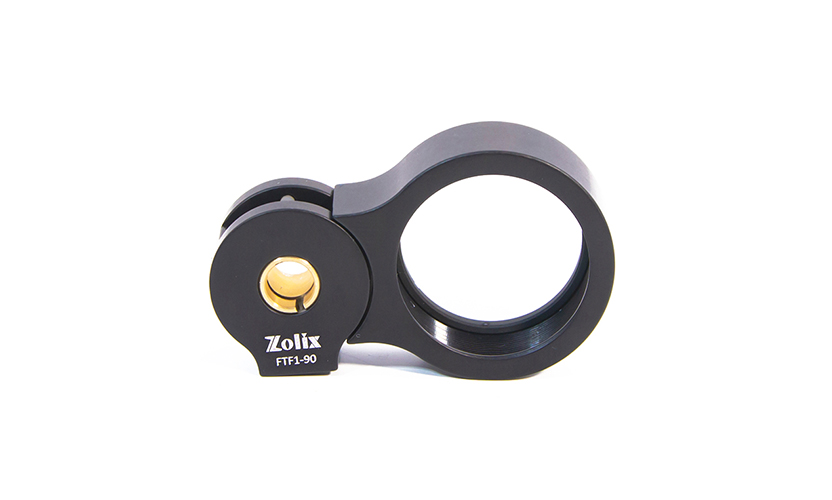

（3）90°翻转镜架
|
型号 |
FTF05-90 |
FTF1-90 |
FTF2-90 |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø12.7mm |
Ø25.4mm |
Ø50.8mm |
|
安装光学元件最大厚度 |
10mm |
10mm |
11.7mm |
|
调节角度 |
0°~90° |
0°~90° |
0°~90° |
|
安装孔规格 |
Ø6mm（串联安装） M4螺纹孔（底部安装）
|
Ø6mm（串联安装） M4螺纹孔（底部安装）
|
Ø6mm（串联安装） M4螺纹孔（底部安装）
|
|
附送卡环规格 |
SM05卡环 |
SM1卡环 |
SM2卡环 |
|
附送卡环数量 |
1个 |
1个 |
1个 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| FMB-90A |  |
 |
| FMB-90B | |
|
| FTF05-90 | |
|
| FTF1-90 | |
|
| FTF2-90 | |
|
