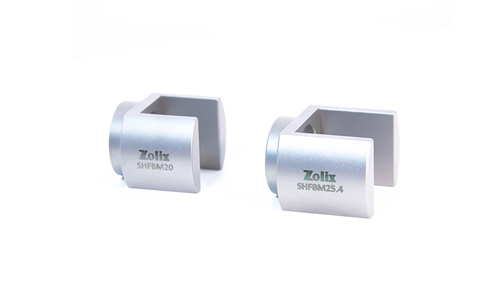

不锈钢高稳分束立方体安装座
材质：316L不锈钢Z0LIX提供的分束立方体安装座适用于20mm及25.4mm规格的分束立方体，可将其稳固集成于25.4mm光学调整架中。其四面开放式结构提供最大化通光面积，确保透射光束无障碍通过调整架通光孔径，同时支持分束立方体的俯仰与偏摆精密调节。安装时，分束立方体通过顶部胶头锁紧螺钉固定于安装座上，而安装座本体可直接与挠性弹片固定或锁紧螺钉固定的接口兼容，安装简单、便捷。
|
型号 |
SHFBM20 |
SHFBM25.4 |
|---|---|---|
|
材质 |
316L不锈钢 |
316L不锈钢 |
|
表面处理 |
喷砂钝化 |
喷砂钝化 |
|
适用光学元件类型 |
20 mm分束立方体 |
SHFBM25.4 mm分束立方体 |
|
光学元件固定方式 |
M4胶头紧定螺钉 |
M4胶头紧定螺钉 |
|
安装接口规格 |
Ø25.4 mm |
Ø25.4 mm |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| SHFBM20 |  |
 |
| SHFBM25.4 | |
|
