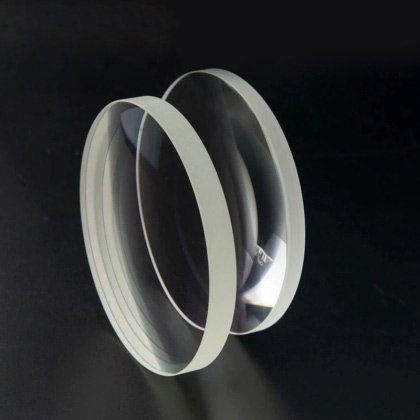

OLD系列BK7平凹透镜（未安装）
- 光学元件材料：BK7
- 多种直径和焦距可选
- 用途：成像、准直、扩束
平凹透镜由N-BK7玻璃制成，具有负焦距，其一面为平面，另一面为凹面。主要功能是将平行光转化为发散光，并反向聚焦于虚焦点处，常用于光束发散、伽利略型扩束器或增大光学系统焦距。使用时，为减少像差，凹面应朝向入射光方向。其负球差特性可用于抵消系统中其他透镜的像差。本产品提供未镀膜版本及多种增透膜选项：VIS镀膜（400-700nm）平均反射率<0.5%，NIR镀膜（700-1100nm）适用于近红外应用，SWIR镀膜（1100-1700nm）专为短波红外优化。直径规格覆盖12.7mm-25.4mm，满足不同光学系统需求。
1）BK7平凹透镜，未镀膜，350 nm-2 μm
| 型号 |
OLD-127-25 |
OLD-127-30 |
OLD-127-50 |
OLD-254-50 |
OLD-254-75 |
OLD-254-100 |
| 工作波长 |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
| 光学元件材质 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直径 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直径公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔径 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 边缘厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半径 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 设计波长 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 镀膜 |
未镀膜 |
未镀膜 |
未镀膜 |
未镀膜 |
未镀膜 |
未镀膜 |
| 表面光洁度 |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
| 损伤阈值 |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
| 0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
| 0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
（2）BK7平凹透镜，增透膜400 nm-700 nm
| 型号 |
OLD-127-25-A |
OLD-127-30-A |
OLD-127-50-A |
OLD-254-50-A |
OLD-254-75-A |
OLD-254-100-A |
| 工作波长 |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
| 光学元件材质 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直径 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直径公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔径 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 边缘厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半径 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 设计波长 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 镀膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
| 增透膜 |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
| 表面光洁度 |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
| 损伤阈值 |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
（3）BK7平凹透镜，增透膜700 nm-1100 nm
| 型号 |
OLD-127-25-B |
OLD-127-30-B |
OLD-127-50-B |
OLD-254-50-B |
OLD-254-75-B |
OLD-254-100-B |
| 工作波长 |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
| 光学元件材质 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直径 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直径公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔径 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 边缘厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半径 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 设计波长 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 镀膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
| 增透膜 |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
| 表面光洁度 |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
| 损伤阈值 |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
（4）BK7平凹透镜，增透膜1100 nm-1700 nm
| 型号 |
OLD-127-25-C |
OLD-127-30-C |
OLD-127-50-C |
OLD-254-50-C |
OLD-254-75-C |
OLD-254-100-C |
| 工作波长 |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
| 光学元件材质 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直径 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直径公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔径 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 边缘厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半径 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 设计波长 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 镀膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
| 增透膜 |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
Ravg<0.5%a@工作波长（6°入射角，单面） |
| 表面光洁度 |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
60/40（部分型号优于此光洁度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
