OLB系列平凸透镜（未安装），增透膜1100 nm-1700 nm

产品概述

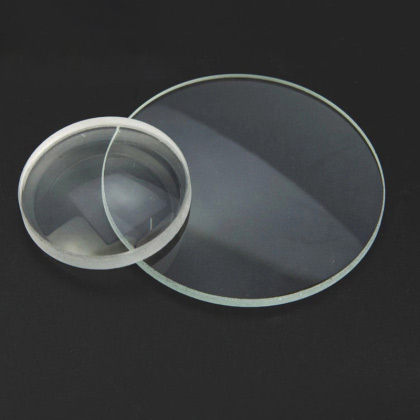

OLB系列平凸透镜（未安装）

· 光学元件材料：BK7
· 多种直径和焦距可选
· 用途：成像、准直、扩束

N-BK7平凸透镜采用高品质硼硅酸盐冠状玻璃材质，具有优异的光学均匀性和机械稳定性，适用于可见光至近红外波段（350-2000nm）的成像与光束准直应用。该透镜可将平行光束聚焦到单个点，或将点光源准直为平行光束，在光束整形、扩束、缩束等光学系统中发挥重要作用。为最小化球差，建议将凸面朝向平行光束入射方向。产品提供未镀膜版本（损伤阈值高）及多种增透膜选项：VIS镀膜（400-700nm）平均反射率<0.5%，NIR镀膜（700-1100nm）适用于近红外应用，SWIR镀膜（1100-1700nm）专为短波红外优化。直径规格覆盖12.7-50.8mm，满足不同光学系统需求。

BK7平凸透镜，增镀膜，1100 nm-1700nm

型号	OLB-127-15-C	OLB-127-20-C	OLB-127-25-C	OLB-127-30-C	OLB-127-40-C	OLB-127-50-C	OLB-127-100-C	OLB-250-25-C
工作波长	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm
光学元件材质	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7
直径	12.7 mm	12.7 mm	12.7 mm	12.7 mm	12.7 mm	12.7 mm	12.7 mm	25.0 mm
直径公差	+0.00/-0.10 mm	+0.00/-0.10 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm
通光孔径	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA
中心厚度	5.1 mm	4.0 mm	3.5 mm	3.2 mm	2.8 mm	2.6 mm	2.2 mm	11.7 mm
中心厚度公差	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm
边缘厚度	1.8 mm	1.8 mm	1.8 mm	1.8 mm	1.8 mm	1.8 mm	1.8 mm	2.5 mm
曲率半径	7.7 mm	10.3 mm	12.9 mm	15.5 mm	20.6 mm	25.8 mm	51.5 mm	13.1 mm
设计波长	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	632.8 nm
焦距	15.0 mm	20.0 mm	25.0 mm	30.0 mm	40.0 mm	50.0 mm	100.0 mm	25.4 mm
焦距公差	±1%	±1%	±1%	±1%	±1%	±1%	±1%	±1%
背焦距	11.6 mm	17.3 mm	22.6 mm	27.8 mm	38.0 mm	48.1 mm	98.2 mm	17.7 mm
镀膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜
增透膜	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）
表面光洁度	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）
平面平整度	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm
曲面局部光圈	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
曲面光圈	3	3	3	3	3	3	3	3
偏心度	≤3 arcmin	≤3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin

型号	OLB-250-50-C	OLB-254-25-C	OLB-254-30-C	OLB-254-40-C	OLB-254-50-C	OLB-254-75-C	OLB-254-100-C	OLB-254-125-C
工作波长	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm
光学元件材质	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7
直径	25.0 mm	25.4 mm	25.4 mm	25.4 mm	25.4 mm	25.4 mm	25.4 mm	25.4 mm
直径公差	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	0.0/-0.1 mm	+0.00/-0.10 mm
通光孔径	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA
中心厚度	5.3 mm	11.7 mm	8.6 mm	6.4 mm	5.3 mm	4.1 mm	3.6 mm	3.3 mm
中心厚度公差	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm
边缘厚度	2.07 mm	1.8 mm	2.0 mm	2.0 mm	2.0 mm	2.0 mm	2.0 mm	2.0 mm
曲率半径	25.8 mm	13.1 mm	15.5 mm	20.6 mm	25.8 mm	38.6 mm	51.5 mm	64.4 mm
设计波长	632.8 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm
焦距	50.0 mm	25.4 mm	30.0 mm	40.0 mm	50.0 mm	75.0 mm	100.0 mm	125.0 mm
焦距公差	±1%	±1%	±1%	±1%	±1%	±1%	±1%	±1%
背焦距	46.6 mm	17.6 mm	24.2 mm	35.7 mm	46.3 mm	72.0 mm	97.3 mm	122.4 mm
镀膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜
增透膜	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）
表面光洁度	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）
平面平整度	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm
曲面局部光圈	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
曲面光圈	3	3	3	3	3	3	3	3
偏心度	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin	<3 arcmin

型号	OLB-254-200-C	OLB-254-400-C	OLB-254-500-C	OLB-508-60-C	OLB-508-75-C	OLB-508-100-C	OLB-508-125-C	OLB-508-150-C
工作波长	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	11.00nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm
光学元件材质	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7
直径	25.4 mm	25.4 mm	25.4 mm	50.8 mm	50.8 mm	50.8 mm	50.8 mm	50.8 mm
直径公差	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm
通光孔径	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA
中心厚度	2.8 mm	2.4 mm	2.3 mm	16.3 mm	12.5 mm	9.7 mm	8.2 mm	7.3 mm
中心厚度公差	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm
边缘厚度	2 mm	2 mm	2 mm	3 mm	3 mm	3 mm	3 mm	3 mm
曲率半径	103.0 mm	206.0 mm	257.5 mm	30.9 mm	38.6 mm	51.5 mm	64.4 mm	77.3 mm
设计波长	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm
焦距	200.0 mm	400.0 mm	500.0 mm	60.0 mm	75.0 mm	100.0 mm	125.0 mm	150.0 mm
焦距公差	±1%	±1%	±1%	±1%	±1%	±1%	±1%	±1%
背焦距	197.5 mm	397.1 mm	496.8 mm	49.1 mm	66.5 mm	93.3 mm	119.2 mm	144.7 mm
镀膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜
增透膜	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）
表面光洁度	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）
平面平整度	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm
曲面局部光圈	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
曲面光圈	3	3	3	3	3	3	3	3
偏心度	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin

型号	OLB-508-175-C	OLB-508-200-C	OLB-508-250-C	OLB-508-300-C	OLB-508-500-C	OLB-508-750-C	OLB-508-1000-C	OLB-750-150-C	OLB-750-200-C
工作波长	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm	1100nm-1700nm
光学元件材质	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7	N-BK7
直径	50.8 mm	50.8 mm	50.8 mm	50.8 mm	50.8 mm	50.8 mm	50.8 mm	75.0 mm	75.0 mm
直径公差	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm	+0.00/-0.10 mm
通光孔径	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA	90% CA
中心厚度	6.7 mm	6.2 mm	5.5 mm	5.1 mm	4.3 mm	3.8 mm	3.6 mm	12.7 mm	10.1 mm
中心厚度公差	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm	±0.1 mm
边缘厚度	3 mm	3 mm	3 mm	3 mm	3 mm	3 mm	3 mm	3 mm	3 mm
曲率半径	90.1 mm	103.0 mm	128.8 mm	154.5 mm	257.5 mm	386.3 mm	515.1 mm	77.3 mm	103 mm
设计波长	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm	587.6 nm
焦距	175.0 mm	200.0 mm	250.0 mm	300.0 mm	500.0 mm	750.0 mm	1000.0 mm	150.0 mm	200.0 mm
焦距公差	±1%	±1%	±1%	±1%	±1%	±1%	±1%	±1%	±1%
背焦距	170 mm	195.3 mm	245.5 mm	295.6 mm	495.5 mm	745 mm	994.3 mm	141.1 mm	192.7 mm
镀膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜	增透膜
增透膜	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）	Ravg<0.5%a@工作波长（6°入射角，单面）
表面光洁度	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）	60/40（部分型号优于此光洁度）
平面平整度	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm	λ/2 @633 nm
曲面局部光圈	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
曲面光圈	3	3	3	3	3	3	3	3	3
偏心度	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin	≤3 arcmin

型号	PDF图纸
OLB-127-15-C
OLB-127-20-C
OLB-127-25-C
OLB-127-30-C
OLB-127-40-C
OLB-127-50-C
OLB-127-100-C
OLB-250-25-C
OLB-250-50-C
OLB-254-25-C
OLB-254-30-C
OLB-254-40-C
OLB-254-50-C
OLB-254-75-C
OLB-254-100-C
OLB-254-125-C
OLB-254-200-C
OLB-254-400-C
OLB-254-500-C
OLB-508-60-C
OLB-508-75-C
OLB-508-100-C
OLB-508-125-C
OLB-508-150-C
OLB-508-175-C
OLB-508-200-C
OLB-508-250-C
OLB-508-300-C
OLB-508-500-C
OLB-508-750-C
OLB-508-1000-C
OLB-750-150-C
OLB-750-200-C
