QWLO系列石英多级波片

ZOLIX提供的石英多级波片采用高品质石英晶体制作，二分之一波片利用双折射效应实现半波延迟。四分之一波片实现对光偏振态的高精度控制，可将线偏振光转换为圆偏振光。与零级波片相比，多级波片在实现偏振旋转的同时，叠加了整波延迟，因此对波长和温度更敏感，适用于光源稳定性要求较高的场合。

产品咨询

产品概述

QWLO系列石英多级波片 产品特点：

高纯度石英晶体，光学性能稳定

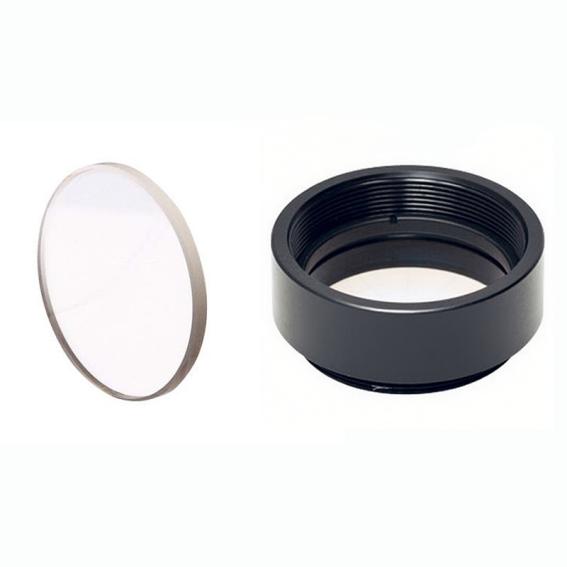

提供裸片与安装件两种形式，安装型外壳刻有型号、工作波长及快轴方向，方便识别
应用领域：激光偏振控制、光学实验与检测、光通信系统等

ZOLIX提供的石英多级波片采用高品质石英晶体制作，二分之一波片利用双折射效应实现半波延迟。四分之一波片实现对光偏振态的高精度控制，可将线偏振光转换为圆偏振光。与零级波片相比，多级波片在实现偏振旋转的同时，叠加了整波延迟，因此对波长和温度更敏感，适用于光源稳定性要求较高的场合。

石英多级二分之一波片，未安装

型号	延迟量	波长	通光孔径	材料	尺寸公差	相位延迟精度	表面光洁度	波前畸变	平行度	增透膜	损伤阈值
QWLO20-266-2A	λ/2	266nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-355-2A	λ/2	355nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-532-2A	λ/2	532nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-633-2A	λ/2	633nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-780-2A	λ/2	780nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1030-2A	λ/2	1030nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1064-2A	λ/2	1064nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1550-2A	λ/2	1550nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns

石英多级二分之一波片，带安装

型号	延迟量	波长	通光孔径	材料	尺寸公差	相位延迟精度	表面光洁度	波前畸变	平行度	增透膜	损伤阈值
QWLO20-266-2M1	λ/2	266nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-355-2M1	λ/2	355nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-532-2M1	λ/2	532nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-633-2M1	λ/2	633nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-780-2M1	λ/2	780nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1030-2M1	λ/2	1030nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1064-2M1	λ/2	1064nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1550-2M1	λ/2	1550nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns

石英多级四分之一波片，未安装

型号	延迟量	波长	通光孔径	材料	尺寸公差	相位延迟精度	表面光洁度	波前畸变	平行度	增透膜	损伤阈值
QWLO20-266-4A	λ/4	266nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-355-4A	λ/4	355nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-532-4A	λ/4	532nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-633-4A	λ/4	633nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-780-4A	λ/4	780nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1030-4A	λ/4	1030nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1064-4A	λ/4	1064nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1550-4A	λ/4	1550nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns

石英多级四分之一波片，带安装

型号	延迟量	波长	通光孔径	材料	尺寸公差	相位延迟精度	表面光洁度	波前畸变	平行度	增透膜	损伤阈值
QWLO20-266-4M1	λ/4	266nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-355-4M1	λ/4	355nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-532-4M1	λ/4	532nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-633-4M1	λ/4	633nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-780-4M1	λ/4	780nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1030-4M1	λ/4	1030nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1064-4M1	λ/4	1064nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns
QWLO20-1550-4M1	λ/4	1550nm	Ø20.0mm	石英晶体	+0.0/-0.25mm	＜λ/300	10/20	λ/10@632.8nm（有效通光孔径内）	≤3″	R＜0.25%	2MW/cm2，2J/cm2，10ns

石英多级二分之一波片，未安装

型号	PDF图纸	3D图纸
QWLO20-266-2A
QWLO20-355-2A
QWLO20-532-2A
QWLO20-633-2A
QWLO20-780-2A
QWLO20-1030-2A
QWLO20-1064-2A
QWLO20-1550-2A

石英多级二分之一波片，带安装

型号	PDF图纸	3D图纸
QWLO20-266-2M1
QWLO20-355-2M1
QWLO20-532-2M1
QWLO20-633-2M1
QWLO20-780-2M1
QWLO20-1030-2M1
QWLO20-1064-2M1
QWLO20-1550-2M1

石英多级四分之一波片，未安装

型号	PDF图纸	3D图纸
QWLO20-266-4A
QWLO20-355-4A
QWLO20-532-4A
QWLO20-633-4A
QWLO20-780-4A
QWLO20-1030-4A
QWLO20-1064-4A
QWLO20-1550-4A

石英多级四分之一波片，带安装

型号	PDF图纸	3D图纸
QWLO20-266-4M1
QWLO20-355-4M1
QWLO20-532-4M1
QWLO20-633-4M1
QWLO20-780-4M1
QWLO20-1030-4M1
QWLO20-1064-4M1
QWLO20-1550-4M1
