RS35.Lab.R/O

RSxx.lab.O/R系列压电纳米旋转台

• 超安静运动,20HZ驱动频率
• 闭环控制·位置传感支持电阻型(R);(.R);空间传感分辨率(.R)1 mrad
• 最小步伐优于 3 urad


产品咨询
资料下载
产品概述

RSxx.lab.O/R系列压电纳米旋转台

特点:
• 超安静运动,20HZ驱动频率
• 闭环控制·位置传感支持电阻型(R);(.R);空间传感分辨率(.R)1 mrad
• 最小步伐优于 3 urad
• 可提供多轴堆叠安装转接件
• 控制器兼容旋转台,摇摆台
• 高真空 (HV) 和超高真空支持无磁 (NM) 、(UHV) 选件

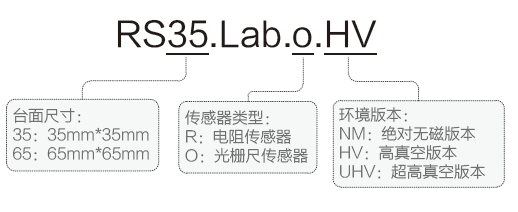

命名规则

RSxx.lab.O/R系列压电纳米旋转台
选型表


型号

RS35.Lab.R/O

RS65.Lab.O

底面尺寸×高度(mm)

35×35×15

65×65×18

主体材质(°)

默认不锈钢(可选铝合金、纯钛版本)

自重

90g(.R)

200g(.O)

运动行程(°)

连续运动

连续运动

最大速度(°/s)

– 15

-10

最小步伐

3 urad (0.000172°)

重复定位精度





驱动频率

Max. 20 kHz (超安静运动)

最大负载(kg)

0.5

1

自锁力(N*mm)

10

15

驱动力矩(N*mm)

7

10

旋转盘(mm)

Dia-33.5

Dia-62

位置传感类型

- 电阻型传感( .R )

- 光栅尺传感(.O )

位置传感量程

300 °

360 °

位置传感分辨率

1 mrad(0.057°)

0.44urad(25u°, 默认),0.21urad,

0.11urad可选

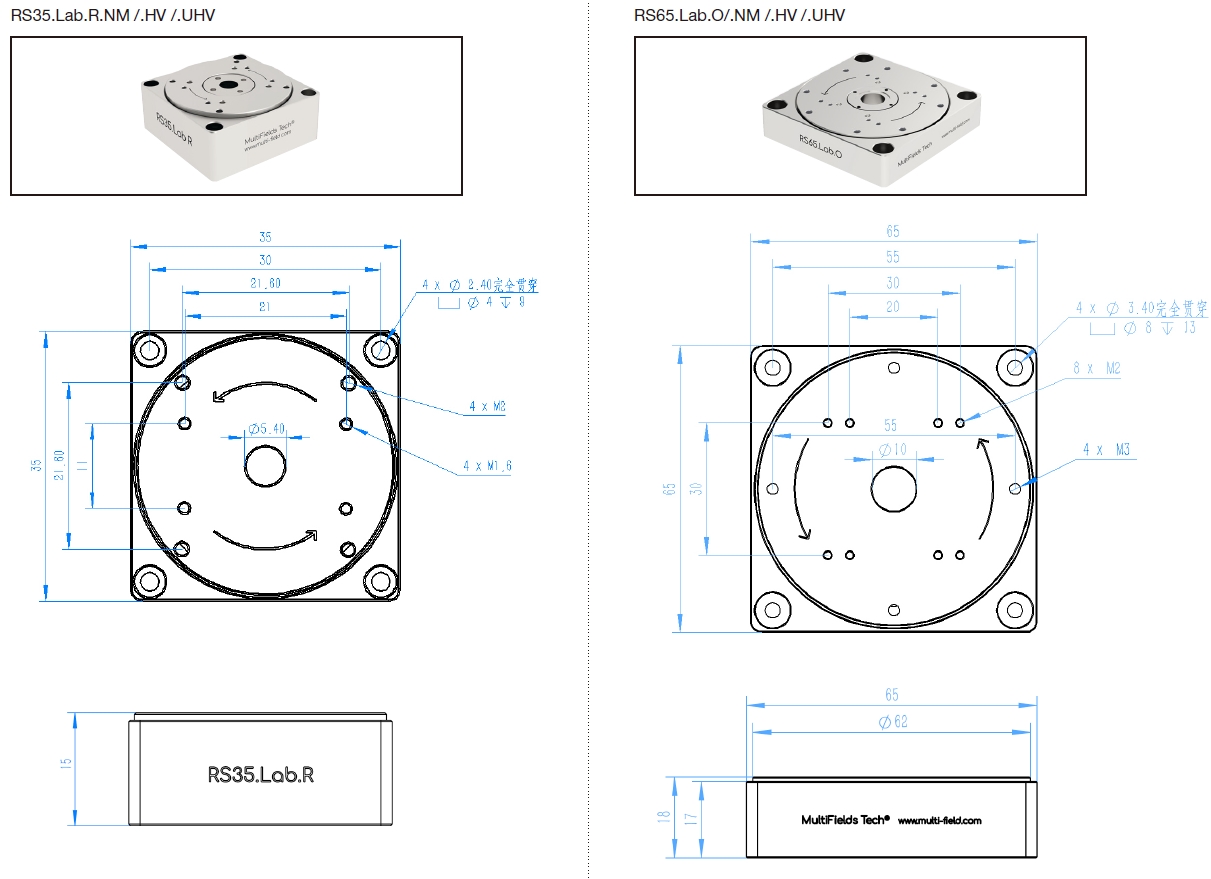

尺寸图
