30 mm笼式立方体旋转台
ZOLIX笼式立方体旋转台适用于30mm笼式系统，适配棱镜、分束镜等光学元件，需与30mm 笼式立方体配合使用（不支持自由空间搭建）。通过专用转接板，旋转台可精准装配于同轴立方体的顶部或底部，并使用附赠螺钉实现刚性连接。安装后支持360°连续旋转调节，表面集成M3/M4螺纹孔，兼容光学元件安装座、调整架等模块化组件，满足多维度光路校准需求。
（1）高精度笼式立方旋转台
ZOLIX高精度笼式立方旋转台深度兼容30mm笼式系统，通过专用转接板实现顶部/底部集成安装，固定后仍可360°无级旋转。其采用双模驱动架构：粗调通过锁紧机构实现快速定位，精调由千分尺驱动提供±7°精密旋转。台面集成激光雕刻1°分度刻度及5弧分游标度盘，底部配置三组0.25mm/转微调丝杆，支持俯仰、偏摆、高度三维调节。外圆镭雕锁紧标记及旋转方向标识，确保操作可追溯性。
|
型号 |
CSC1-3ARS |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
旋转角度 |
360° |
|
测微头微调角度 |
±7° |
|
刻度盘分辨率 |
2° |
|
游标差分刻度分辨率 |
5′ |
|
俯仰、偏摆角度调节范围 |
±4° |
|
台面螺纹孔数量规格 |
8个M4 5个M3 |
|
底部螺纹孔规格 |
M4 |
|
附送配件 |
2mm 内六角扳手 |
|
兼容系统 |
30mm笼式立方 |
（2）笼式立方旋转台
ZOLIX提供的高精度笼式立方旋转台可兼容30mm笼式立方。通过30 mm笼式立方体转接板，可安装在30mm笼式立方的顶部或底部，旋转台固定后仍可360°旋转调节。旋转台上具有激光雕刻的刻线标记，刻线精度2°/格，每20°带有数字标识。
|
型号 |
CSC1-3RS |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
旋转角度 |
360° |
|
刻度盘分辨率 |
2° |
|
台面螺纹孔数量规格 |
8个M4 5个M3 |
|
底部螺纹孔规格 |
M4 |
|
锁紧螺钉规格 |
M4凹端紧定螺钉 |
|
附送配件 |
2mm 内六角扳手 |
|
兼容系统 |
30mm笼式立方 |
（3）30 mm笼式立方体转接板
ZOLIX提供的笼式立方体转接板兼容30mm笼式立方，通过转接板将旋转台搭接至30mm笼式立方上，转接板通过附送的圆柱头螺钉将其安装至30mm笼式立方底部或顶部的槽内后，即可搭配笼式立方旋转台使用。
|
型号 |
CSC1-C3 |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
螺纹孔规格数量 |
8个M3螺纹孔 |
|
沉头孔规格数量 |
4个M3沉头孔 |
|
外形尺寸 |
50 mm×53.8 mm×6.2 mm |

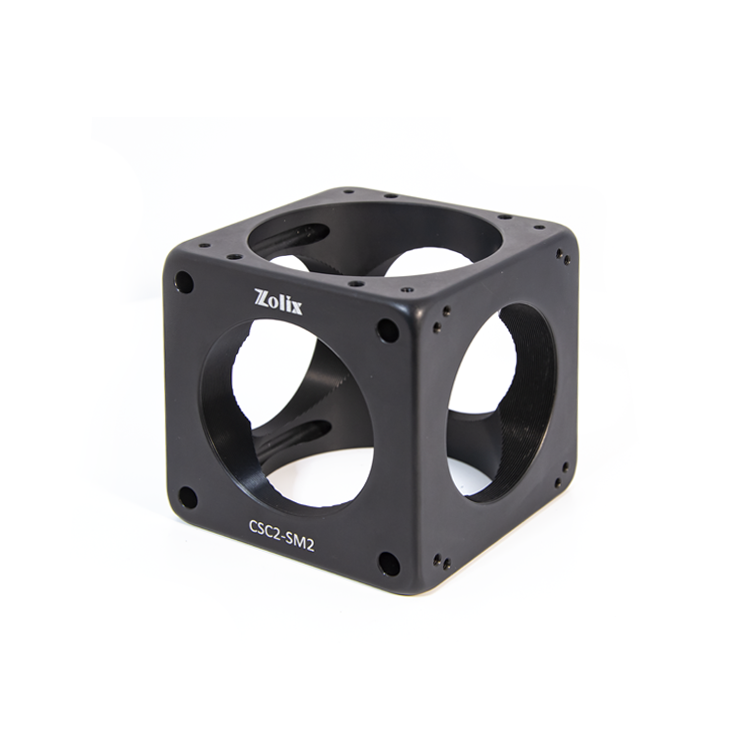

60 mm笼式立方体
ZOLIX提供60mm笼式立方采用双面Ø6mm通孔，四面M3螺纹孔复合结构，兼容Ø6mm笼杆安装。通孔设计支持笼杆轴向滑动定位，螺纹孔通过螺钉实现笼杆刚性锁紧。需配合CSC2-CP-C盖板与CSC2-CP-D压板形成完整光学元件安装模块，适用于棱镜、分束立方等元件的固定。立方体本体为结构基件，需与其他组件组合使用。
|
型号 |
CSC2-SM2 |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
外形尺寸 |
76 mm×76 mm×76 mm |
|
侧面螺纹规格 |
中心SM2螺纹通孔，四面M3螺纹孔，两面Ø6 mm贯穿孔 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|

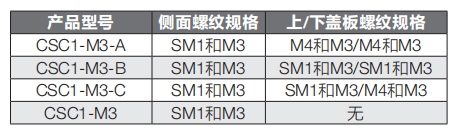

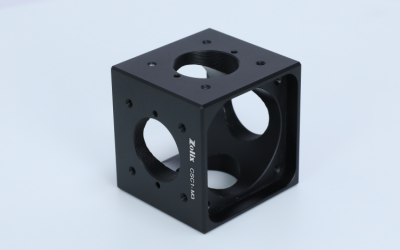

| CSC1-M3-A |  |
 |
| CSC1-M3-B | |
|
| CSC1-M3-C | |
|
| CSC1-M3 | |
|

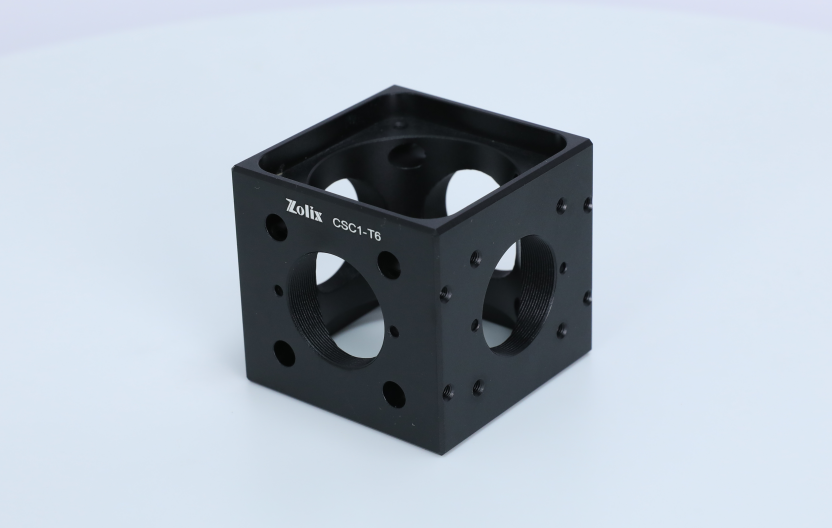

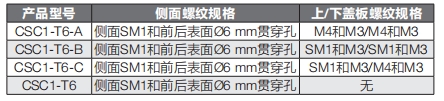

| CSC1-T6-A | |
|
| CSC1-T6-B | |
|
| CSC1-T6-C | |
|
| CSC1-T6 | |
|

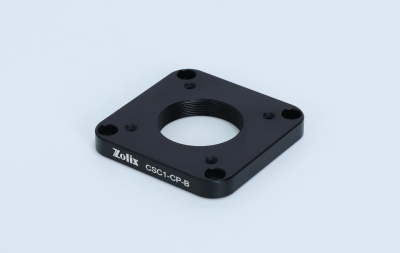

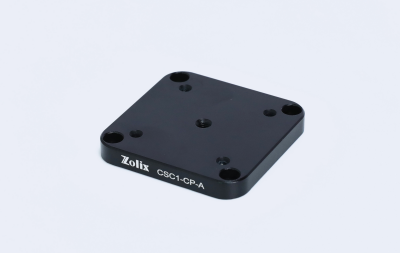

| CSC1-CP-A | |
|
| CSC1-CP-B | |
|
| CSC2-SM2 | |
|
| CSC1-3ARS | |
|
| CSC1-3RS | |
|
| CSC1-C3 | |
|
