TSMG系列

TSMG系列手动摆动台

摆动台TSMG10-1W,TSMG10-2W 可使其上固定的光学器件旋转、倾斜调整。两台成对设计,结构紧凑可叠加,可单独使用。采用蜗轮副驱动,精密可靠。手轮锁紧定位和防脱。
产品咨询
资料下载
产品概述

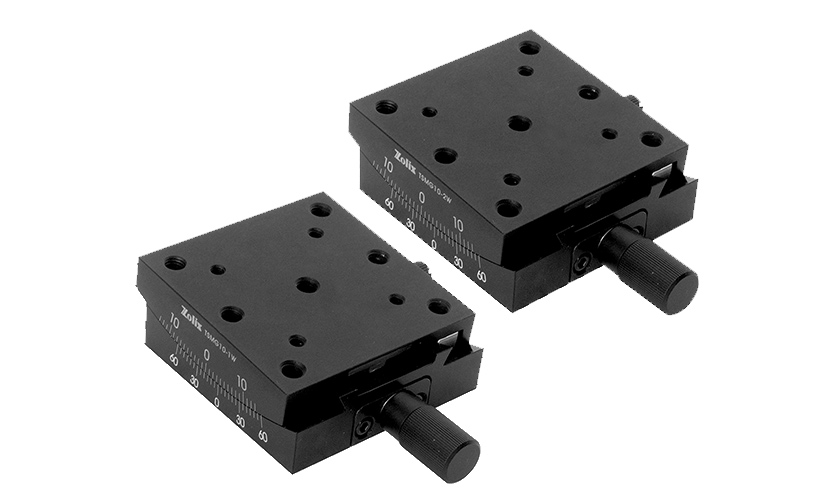

摆动台TSMG10-1W,TSMG10-2W 可使其上固定的光学器件旋转、倾斜调整。两台成对设计,结构紧凑可叠加,可单独使用。采用蜗轮副驱动,精密可靠。手轮锁紧定位和防脱。

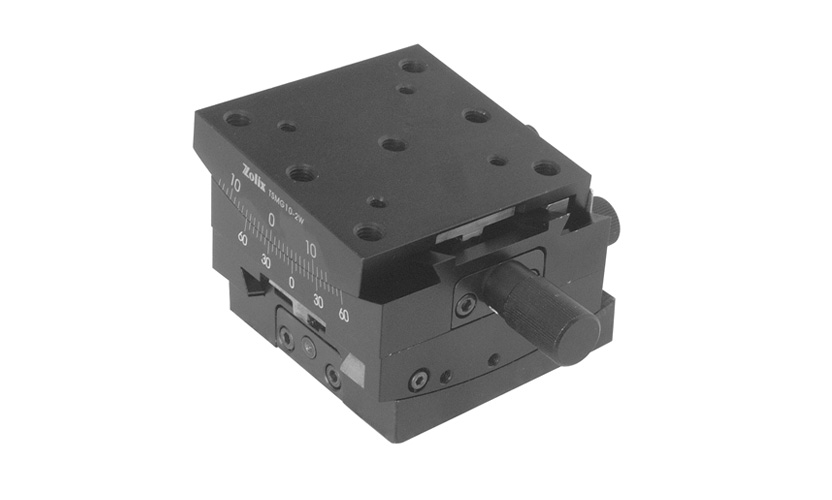

两者厚度相等均为24mm,TSMG10-1W 轴心距台面高为100 mm,TSMG10-2W 轴心距台面高为76mm,组维使用时TSMG10-1W 在下方。
TSMG10-1W 和TSMG10-2W 精密角位台由精加工蜗轮副驱动,准确可靠。手轮锁紧,定位稳定。台面标准螺纹孔距,通用性强。

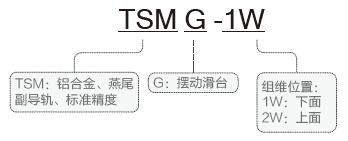

命名规则:
选型表:


型号

TSMG10-1W

TSMG10-2W

行程(°)

±10

±10

设计中心高度(mm)

100

76

台面尺寸(mm)

65×65

厚度(mm)

24

导轨

燕尾副导轨

驱动方式

蜗轮蜗杆

主体材料及热处理

铝合金,黑色阳极氧化处理

最小读数(°)

5

中心负载(Kg)

2


尺寸图
