NMV系列

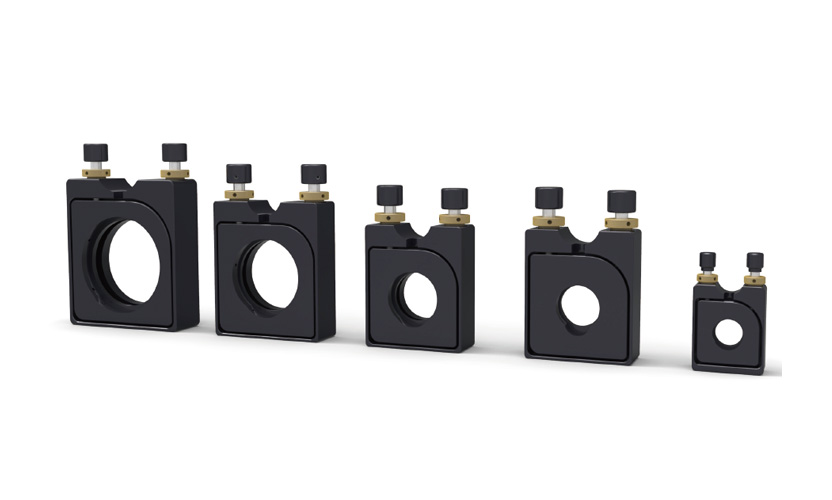

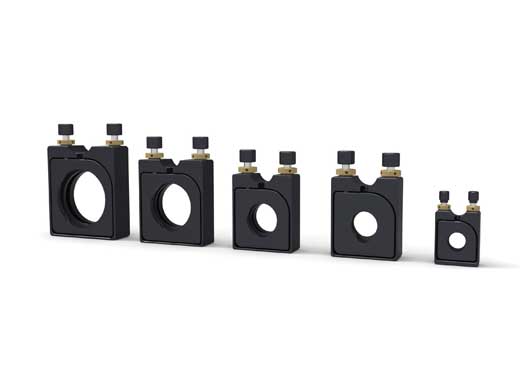

NMV系列上方调节调整架

NMV 系列上方调节二维光学调整架,是卓立汉光“N 系列”新型调整架中的一个系列产品。该系列产品主体材料采用优质铝合金,表面黑色阳极氧化处理,外观简洁、美观、大方。匹配了0.2mm 螺距的超细牙螺纹副,进一步提高了产品的灵敏度。


产品咨询
资料下载
产品概述

NMV 系列上方调节二维光学调整架,是卓立汉光“N 系列”新型调整架中的一个系列产品。该系列产品主体材料采用优质铝合金,表面黑色阳极氧化处理,外观简洁、美观、大方。匹配了0.2mm 螺距的超细牙螺纹副,进一步提高了产品的灵敏度。由于调节手轮改制上方调节,大大降低了调整架的整体厚度,节省空间,且不用担心调整时对光路的遮挡和影响。该系列产品种类丰富,覆盖了从φ12.7~φ50.8 的多个尺寸,适合于调整空间较为狭窄的应用场合。
NMV系列上方调节调整架特点:
• 优质材料:主体采用优质铝合金,表面黑色阳极氧化处理
• 先进结构:
①调节手轮置于上方,大大降低了调整架的整体厚度,节省空间,且不用担心调整时对光路的遮挡和影响
②极大优化了产品厚度,更适用于狭窄环境
③详细计算验证了3拉簧的拉力分配,使拉力分布更加均匀,结构更加稳定
• 高灵敏度:采用2个0.2mm螺距的超细牙螺纹副进行二维调节,具有更高的灵敏度
• 通用性强:通用安装孔,M4、M6螺丝均可安装。

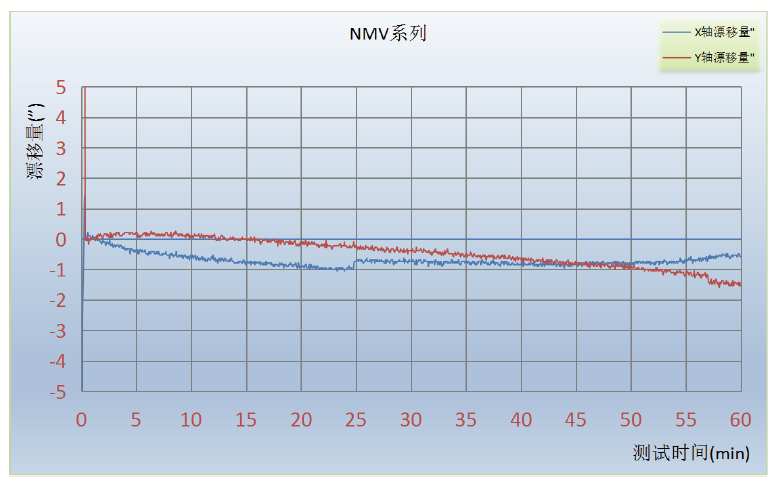

NMV系列稳定性测试曲线

NMV系列上方调节调整架选型表:
型号 NMV12.7 NMV20 NMV25.4 NMV38.1 NMV50.8
装卡直径(mm) φ12.5/φ12.7 φ20 φ25/φ25.4 φ38.1 φ50/φ50.8
装卡厚度(mm) 2~5 3~6
调整角度(°) ±3
通光孔径(mm) φ11.5 φ19 φ23.5 φ36.5 φ47
中心高度(mm) 17 25 25 32 35
总体厚度(mm) 13 20 20 20 22

螺纹副旋转一周调整角度(°)
俯仰:≈0.55
偏摆:≈0.57
俯仰:≈0.35
偏摆:≈0.34
俯仰:≈0.35
偏摆:≈0.34
俯仰:0.31
偏摆:0.26
俯仰:≈0.28
偏摆:≈0.22
主体材质及表面处理 铝合金,黑色阳极氧化处理
拉簧数量 3
是否带锁紧
安装孔 M4 M6,2个M4
自重(g) 40 160 150 180 220
