OMLH-Z

OMLH-Z系列柱面透镜调整架

OMLH-Z 系列调整架特别适合夹持柱面透镜或其它方形镜片,采用新型四拉簧设计,并且可进行俯仰、偏摆二维调整。一边由双不锈钢立柱导向,另一边为开口式,夹持范围更宽。上下部分均有聚四氟乙烯垫片,有效防止镜片损伤。二维调整采用M6×0.25 细牙螺纹副,灵敏度好。
产品咨询
资料下载
产品概述

OMLH-Z 系列调整架说明:
OMLH-Z 系列调整架特别适合夹持柱面透镜或其它方形镜片,采用新型四拉簧设计,并且可进行俯仰、偏摆二维调整。一边由双不锈钢立柱导向,另一边为开口式,夹持范围更宽。上下部分均有聚四氟乙烯垫片,有效防止镜片损伤。二维调整采用M6×0.25 细牙螺纹副,灵敏度好。

OMLH-Z系列柱面透镜调整架选型表:
型号 OMLH-Z OMLH-Z10
装卡高度(mm) ≤54 ≤65
装卡厚度(mm) 1~6 1~10
调整角度(°) ±3
螺纹副旋转一周调整角度(°) ≈0.28
主体材质及表面处理 铝合金,黑色阳极氧化处理
固定板厚度(mm) 17
拉簧数量 4
安装孔 M6,沉孔φ8
自重(g) 175 216

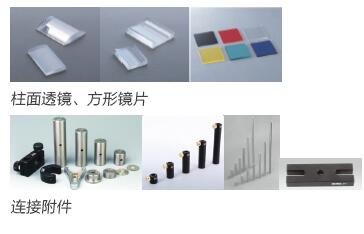

OMLH-Z系列柱面透镜调整架关联产品:
