国产皮米级测量落地：Fresnel激光干涉仪硬件、实测与应用详解（下篇）

本篇将聚焦Fresnel‑03 激光干涉仪的实际产品：拆解整套系统硬件组成、不同传感器探头的选型逻辑，展示设备实测性能数据，并结合科研与工业真实工况，详解它的落地应用场景与工程实践价值。

Fresnel-03激光干涉仪的配置

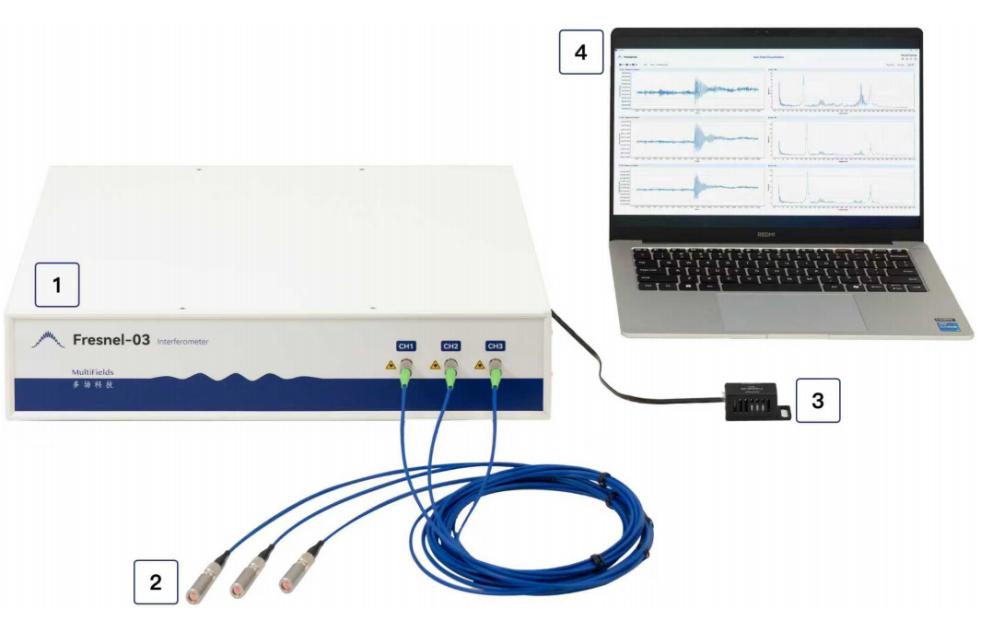

图1 Fresnel‑03 激光干涉仪完整测量系统

基本配件：（1）Fresnel-03 激光干涉仪控制器（2）传感器探头及光纤（3）环境补偿模块（4）用户 PC

控制器是干涉仪核心单元，*多可连接三个测距传感器探头与一个环境模块，结合用户自备的 PC 构成完整Fresnel-03 激光干涉仪位移测量系统。

1.各部件的作用：

（1）Fresnel-03 控制器：控制器负责生成相干光，读出并处理干涉信号，并为传感器探头提供三个光学通道（CH1 至 CH3）。同时，控制器通过相应接口与环境模块与用户PC 进行交互。

（2）传感器探头：传感器探头为微型干涉式测量头，通过 FC/APC 单模光纤与控制器连接。不同几何光学结构的探头（聚焦型、线聚焦型、准直型、差分型）可适配镜面、圆柱样品与角锥棱镜等多种靶标。

（3）环境补偿模块 测量环境温度、压力与湿度（TPH）以进行折射率补偿。Fresnel-03激光干涉仪使用这些数据修正所测得的位移

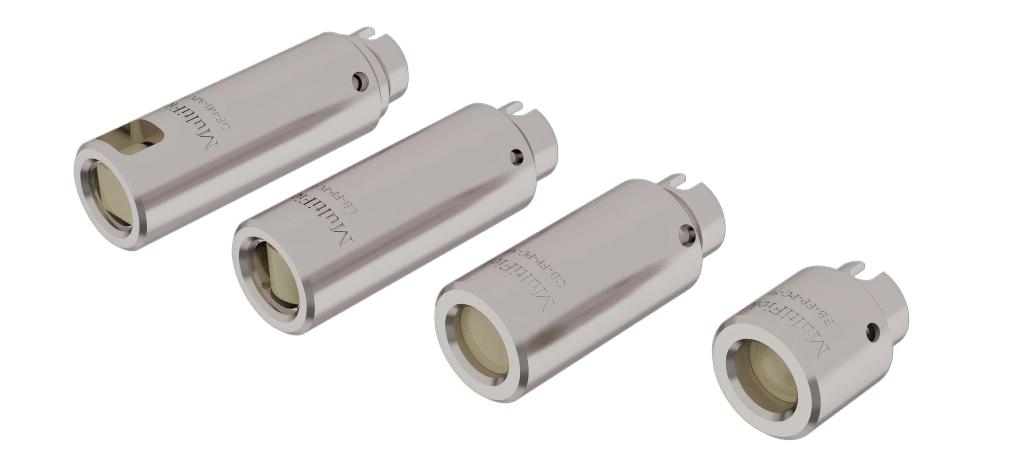

注：传感器探头从左至右：差分型、线聚焦型、准直型、聚焦型，如图2

2.探头应用场景选配：

（1）差分型传感器探头：用于直接测量两个目标之间的相对运动，比如人是观测点，远处有一辆车，车里面有司机，测的是车子和司机的相对距离；也比如测双样品的相对形变

其关键参数特点：

（2）线聚焦型传感器探头：射出的光束不是圆点，是细长线状光斑（0.05×3.5mm），对圆柱、旋转曲面、轻微倾斜不敏感，容错极高。用于对旋转圆柱的偏心/跳动测量；对轴倾斜与旋转具有良好容忍度。还是以车子举例，例如用于车轮动平衡检测场景，探头固定不动，线状光斑打滚动的轮胎侧面；轮胎旋转、轻微偏心、轻微倾斜，线状光总能接住反射光，持续测量轮胎径向跳动、偏心量。

关键参数特点

· 工作距离固定 60mm±4mm，短距离专用；

· 允许倾斜角度 ±1°，四款里容错角度*大；

· 适配圆柱、旋转轴、曲面工件，圆形点光斑容易丢信号的旋转场景首选。

（3）准直型传感器探头：原理是用平行准直圆形光束测量，无固定焦点，0~5000mm 大范围都能稳定测量，距离可随意变化，远距离测量专用。用于对平面镜或角锥棱镜的远距离测量；适用于工作距离可变或较长的测量场景。比如大型龙门机床行程标定：探头装在机床一端，光束平行射出，靶镜装在移动滑台上；滑台往前走到 500mm、往后走到 3000mm，全程不用调整探头焦距，全程连续采集滑台绝对位移。

关键参数特点

· 超大工作距离 0~5m，可定制*长 10m；

· 角锥棱镜靶片倾斜容差高达 ±16°，远距离安装允许较大对准偏差；

· 长行程滑台、真空腔远距离监测、可变工作距离场景通用。

（4）聚焦型传感器探头：原理是用极小圆点光斑 φ0.04mm，聚焦在 60mm 固定工作面，空间选择性极强，只采集极小区域的反射信号，周边杂散反射不会干扰测量。用于在短工作距、需要严格空间选择性的场景下，对平面镜及小区域特征的检测。比如手机摄像头镜头镜片振动标定：镜头内部微小镜片面积很小，用超细点光斑精准打在镜片中心；不会拍到镜框、周边结构的反射杂光，只采集镜片自身的微米 / 纳米级高频振动。

关键参数特点

· 固定工作距离 60mm±2.5mm，光斑*小；

· 倾斜容差 ±0.8°，比线聚焦严苛；

· 小尺寸元件、局部特征点、狭小空间检测，抗周边杂散光干扰。

3.以下我们提供几个参数的实例：

（1）Fresnel-03 激光干涉仪波长稳定性测试：

为评估干涉仪光源的波长稳定性，在室温环境下对波长偏差 δλ 进行长时间连续记录。测试过程中保持系统正常运行状态，记录 δλ 随时间的变化，并统计其分布特性，用以表征波长波动水平。其中，δλ 表示激光瞬时波长相对于中心波长 λ0 的偏差（波长波动/漂移量），定义为

δλ(t) = λ(t) − λ0,

式中 λ(t) 为时刻 t 的瞬时波长，λ0 为激光中心波长（锁定点或观测窗口内的长期平均值）。光源波长不稳定性会引入干涉位移测量的比例误差，其关系可由式 (1) 近似描述。

其中，L 为被测测量绝对距离，δL 为位移误差。

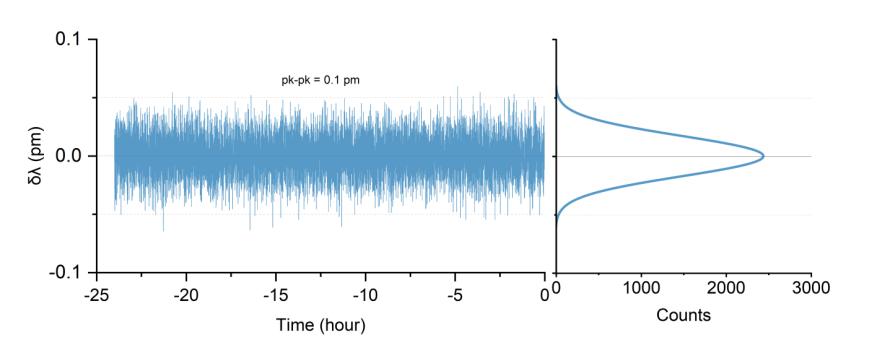

图3

注：波长稳定性测试结果（室温，连续观测约 24 h）。左：δλ(t) = λ(t) − λ0 的时间序列；右：对应数据的统计直方图（计数）

如图3所示，在约 24 h 的观测窗口内，δλ 的波动范围较小，整体无明显长周期漂移趋势；其统计分布呈单峰形态。测试中观测到的 δλ 峰–峰值（全时段*大值与*小值

之差）约为 0.1 pm(1 × 10−7 ppm)。上述结果表明在该测试条件下光源波长稳定性良好，可为高精度干涉位移测量提供稳定的波长基准。

（2） 1 nm 步进运动测试：

为验证系统对纳米级步进位移的分辨与跟踪能力，使被测目标执行阶梯式步进运动，并通过激光干涉仪微型传感器探头记录位移随时间的变化。测试共包含 3 step 步进（每级 1 nm，累计 3 nm）。测得位移曲线如图 4 所示，左侧为时间-位移图，阶梯变化清晰可辨；右侧为不同台阶高度对应的直方图分布

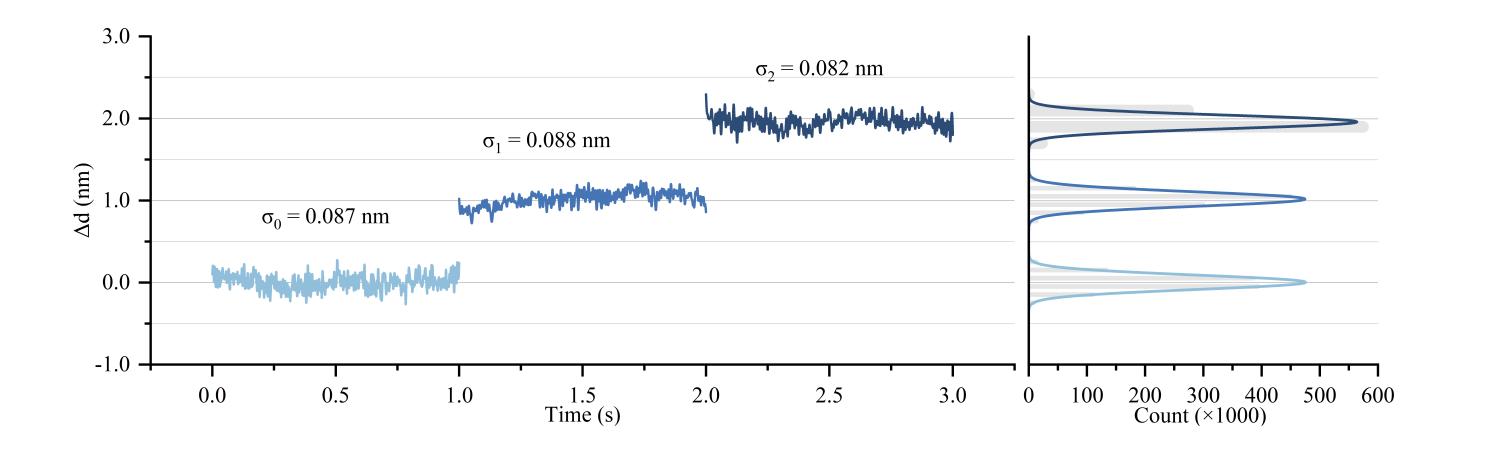

图4

注：1 nm 步进运动测试结果：左侧为时间-位移图，右侧为直方图分布，每级台阶的标准差 σ < 0.1 nm
如图4所示，拟合结果显示每级台阶的标准差 σ < 0.1 nm，表明系统能够稳定分辨 1 nm 量级的步进位移。

（3）物体变速运动下的位移、速度与加速度测量：

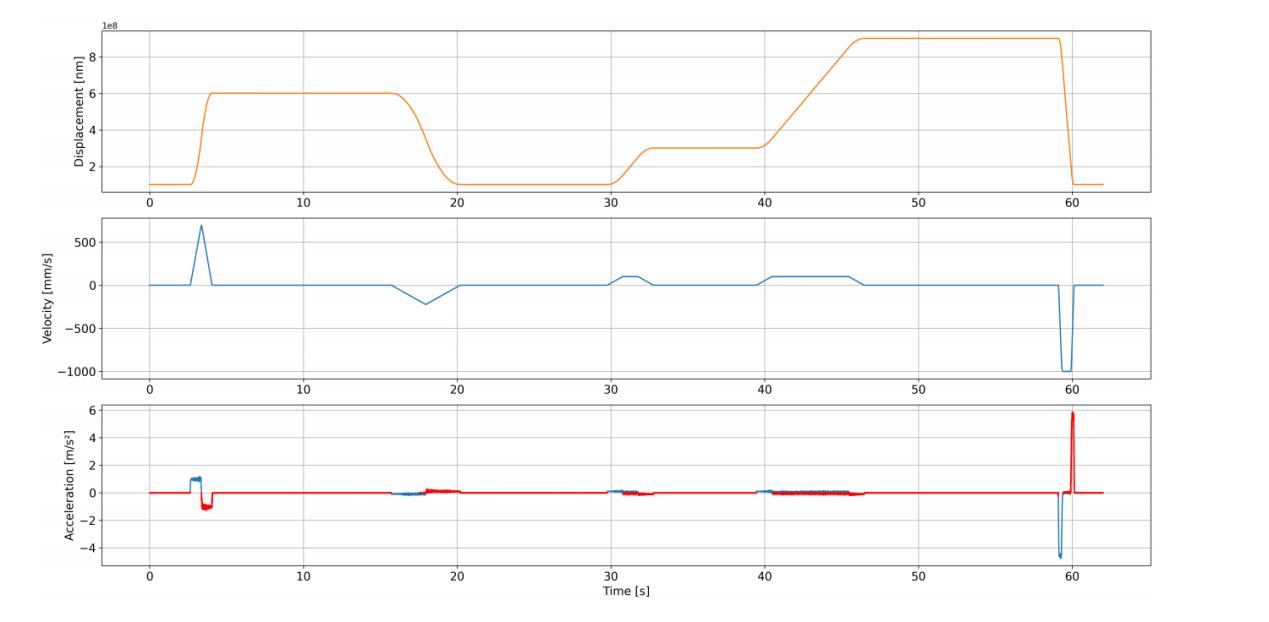

以下波形图分别对应位移（上）、速度（中）、加速度（下），给出了直线运动平台在变加速往复运动过程中的实时测量波形。

图5

首先控制滑台起始静止后先向远处运动至6nm，其中经历加速与减速到达目标位置并短暂停止13s；随后向近处回程，同样经历加速与减速到达目标位置后静止10s；其后再进行一次向远处的加速–匀速–减速过程并到达目标位置3nm后静止8s；再从3nm位置经历加速-匀速-减速达到目标位置9.2nm，并停留14s；*后返回原点，期间经历加速-减速过程。

对应的加速度曲线中，蓝色线段表示加速度为正的区段，红色线段表示加速度为负的区段；结合速度曲线可进一步区分速度增大与速度减小的运动阶段。

如图5所示，Fresnel-03激光干涉仪能够在该类动态工况下稳定跟踪位移变化，并实现速度与加速度信号的有效测量，反映出系统在动态条件下的良好响应能力。

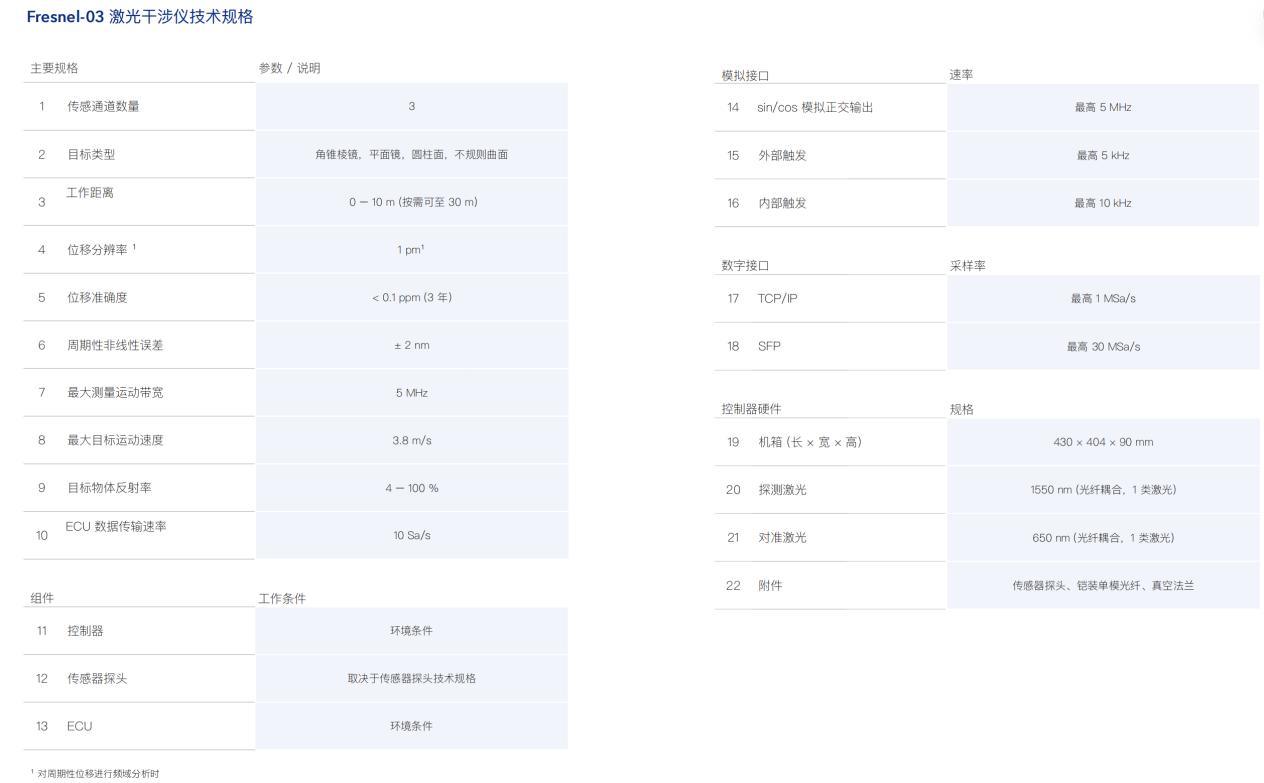

4.更多的参数可参考图6：

图6

5.做一些关键的参数解释

（1）什么叫周期性非线性误差

迈克尔逊光路：一束光经分光片分成参考光、测量光。理论上只应该存在这两束光发生干涉。

现实缺陷：分光玻片表面、偏振片界面会产生微弱的寄生反射光（杂散光）。会衍生出额外的第二套、第三套弱干涉信号。

主干涉信号 + 寄生干涉信号叠加在一起。随着靶镜移动，相位周期性来回变化，寄生相位误差就会以一个完整波长为周期，来回波动，这就是周期性非线性误差（一般几纳米）。

哪怕升级成双频外差结构，依旧是相位检测模式，寄生反射无法完全根除，只能缩小残余误差，不能彻底消除。

本质痛点：它的测量载体是相位，相位极易被光学元件的杂散光干扰。

（2）激光干涉仪能够监测的*高振动频率约5MHZ，这个是什么概念

Fresnel 干涉仪硬件带宽做到 5MHz，代表它可以完整捕捉、还原*高 5MHz 以内的正弦振动波形、位移振幅；Polytec 激光测振仪旗舰型号带宽也在 5‑20MHz 区间，Fresnel‑5MHz 已经对标专业测振仪的入门高端水平。

什么场景会用到 0‑5MHz 带宽呢？

高频压电薄膜、薄型 PZT 压电片：超声换能器、MEMS 微镜、射频压电元件，谐振频率 1‑5MHz，需要标定谐振频率、振动幅值、相位滞后、频响曲线。这是*核心应用场景。

声发射检测：材料微裂纹、薄膜断裂会产生 MHz 级高频瞬态冲击波，5MHz 带宽可以捕捉瞬态冲击波形。

冷原子、超快光学实验：声光调制器 AOM、电光调制器 EOM，内部晶体在 1‑4MHz 高速振动，要监测微小振动带来的相位偏移。

半导体：光刻机压电执行器、微型喷嘴高速振荡、喷墨喷头振动测试。

Fresnel 干涉仪可以监测 5MHz 以内的高频压电陶瓷、超声振子、MEMS 器件的振动，*大测速 3.8m/s；缺点是在 5MHz 极限频率下，仅能测量*高 ±123nm 的振动振幅。而比如法珀干涉仪，因为扫频机制做不到这么高的带宽，无法测试这类高频器件。

（3）Frenel激光干涉仪能够做到的位移分辨率是1pm，这个有什么用

1 皮米是硬件解调极限分辨能力：只要物体发生≥1 皮米的位移 / 振动，仪器就能识别并输出数值；搭配共光路结构，环境温漂、气流扰动被大幅抵消，长时间静态测量漂移也能压到皮米级别，不会出现几纳米的零点飘移。

四．这样的参数适配的科研实验 / 工业场景：

（1）冷原子 / 光钟精密实验

光晶格、冷原子阱、原子钟里的光学腔镜需要稳定到 pm 级，微小腔长漂移会直接改变原子能级跃迁频率；用 Fresnel 干涉仪实时监测腔镜微小振动、热形变，锁定光腔长度。

引力波、弱力传感原型实验。

桌面型引力传感、微力悬臂梁测试：悬臂受力形变仅几皮米，需要 1pm 分辨率捕捉极微弱力学响应；普通迈克尔逊、双频干涉仪零点漂移会直接淹没有效信号。

量子光学、NV 色心精密位移标定：金刚石 NV 色心光学调控光路，压电镜架微小偏移会破坏量子耦合，需要 pm 级实时监测镜架振动。

薄膜 / 二维材料微观形变测试：石墨烯、氮化硼薄膜受热、受电场产生的纳米级形变，其内部微米区域的细微起伏只有几 pm，用于材料力学、压电响应表征。

（2）精密光学与光电标定场景

超高精度压电陶瓷（PZT）频响标定：超薄压电片、MEMS 微镜、超声换能器，高频振动下振幅低至几 pm~ 几百 nm，5MHz 带宽 + 1pm 分辨率，既能测高频谐振，又能分辨极小振幅；法珀干涉仪精度够但是带宽不足，传统双频干涉仪漂移大，无法替代。

（3）激光谐振腔腔长稳定控制：半导体激光器、光纤激光、飞秒光梳的谐振腔，腔长微小漂移会造成波长偏移，用干涉仪做反馈闭环，实时修正腔镜位置。

（4）光刻机、精密光刻物镜振动检测：光刻物镜内部镜片微小振动会造成成像畸变，镜片振动幅值仅几皮米，需要超高分辨率监测整机微振动。

（5）工业高端计量与先进制造：超精密机床、金刚石车床导轨误差补偿；单点金刚石切削机床，工件面形精度要求亚纳米级，导轨、刀架的 pm 级爬行、微振动会直接影响加工光洁度，实时监测做运动补偿。

（6）加速度计、MEMS 传感器校准：高端石英加速度计、陀螺仪芯片，测试其微弱振动响应，输出形变只有 pm 量级，用于传感器出厂标定。

（7）真空低温环境形变监测：低温杜瓦、真空腔体内部元件降温收缩 / 热胀冷缩，形变幅度极小；搭配光纤式探头伸入腔体，共光路抗温漂，1pm 分辨率捕捉低温微形变。

（8）力学、声学微小信号检测：声发射、材料微裂纹早期监测；金属、复合材料受力产生微裂纹时，会释放 MHz 级、皮米级瞬时振动，1pm 分辨率能捕捉裂纹萌生初期的微弱信号，提前预判材料失效。

（9）微力探针、原子力显微镜（AFM）辅助标定：AFM 探针针尖形变只有几皮米，用干涉仪离线 / 在线标定探针位移响应，修正扫描成像误差。

相较于Zygo、Renishaw等进口干涉仪，多场Fresnel系列设备凭借国产自研优势，精准解决行业核心痛点，性价比优势拉满：

（1）成本更低：同等精度配置下，整机采购价格远低于进口设备，备件、维保成本降幅超60%，大幅降低企业科研与量产投入

（2）交付更快：国内生产备货，标准机型现货速发，定制化探头、通道改造仅需2-4周，无需等待海外3-6个月漫长货期

（3）开放性更强：自研全开放操作软件，支持Python、LabVIEW二次开发，可无缝对接用户自动化控制系统、自研实验设备，适配个性化功能定制

（4）供应链安全：核心光源、光学组件全部国产自研，无海外出口限制，彻底规避断供、卡脖子风险。

卓立汉光作为多场科技官方授权代理，我们不止提供优质设备，更深耕精密测量领域多年，具备完整的技术服务能力，为客户提供售前-售中-售后全流程一对一专属服务；

售前免费方案定制：根据客户实验工况、产线需求，精准匹配探头规格、通道配置，免费出具专属测量解决方案，支持上门样机实测、设备演示对比

售中一站式落地：提供设备安装调试、光路校准、操作人员专项培训，可搭配光机平台、位移设备做系统集成，实现“测量+控制”一体化落地

售后极速保障：24小时技术线上响应，48小时工程师上门服务，设备终身免费软件升级，年度免费精度校准，常备整机及备件库存，杜绝停机等待损耗

*后：结语

从实验室前沿科研，到工业高端量产，精密测量是高端制造的“眼睛”。多场Fresnel激光干涉仪以皮米级精度、全场景适配、高性价比、可定制化的核心优势，重新定义国产精密测量设备标准。

如需设备参数手册、实测案例、样机测试、精准报价，欢迎随时在线咨询，我们将安排专业技术团队一对一对接！
