不锈钢挠性调整架
ZOLIX提供的不锈钢挠性调整架为一体化挠性结构设计，相较于常规调整架，通过挠性结构替代传统弹簧组件，同步实现导向旋转与弹性预紧功能。调节器位于调整架本体上方，结构相对紧凑。其主体采用不锈钢材质，具有良好的韧性及卓越的耐热抗腐蚀性能，确保长期的机械稳定性。调节机构采用M5×0.20超细螺距调节器与多模式锁紧螺母的，在实现高调节灵敏度的同时，提供手拧/工具（SHF-NW1）锁紧的固定方案，适配精密光学装调的多场景需求。

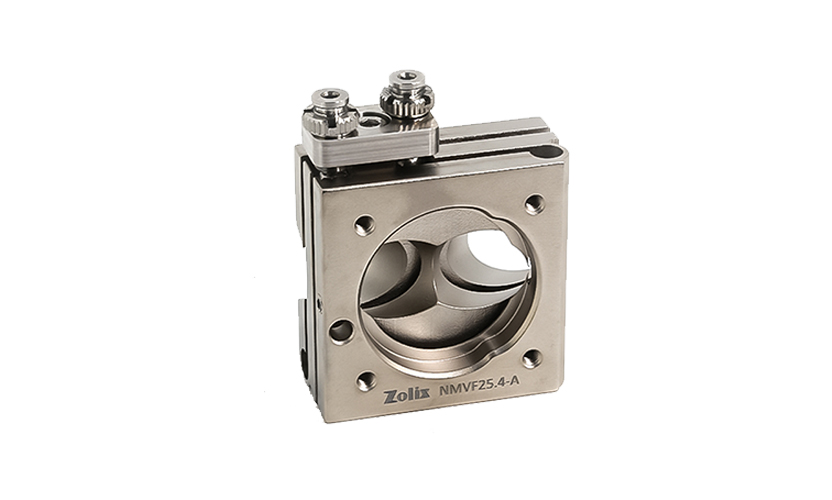

1、不锈钢挠性调整架
|
型号 |
NMVF25.4-A |
|
主体材质 |
不锈钢 |
|
表面处理 |
镀镍 |
|
调节器规格 |
M5×0.2 |
|
调节器数量 |
2个 |
|
可调俯仰/偏摆角度范围 |
5° |
|
俯仰/偏摆角度调节分辨率 |
0.18°/转 |
|
安装光学元件尺寸 |
Ø25.4 mm |
|
安装光学元件最小厚度 |
2 mm |
|
光学元件固定方式 |
POM头顶丝安装固定 |
|
调节器锁紧方式 |
螺母锁紧 |
|
调节器、锁紧螺母材质 |
不锈钢 |
|
调整架安装孔规格/数量 |
M2.5/4、M3/4个 |

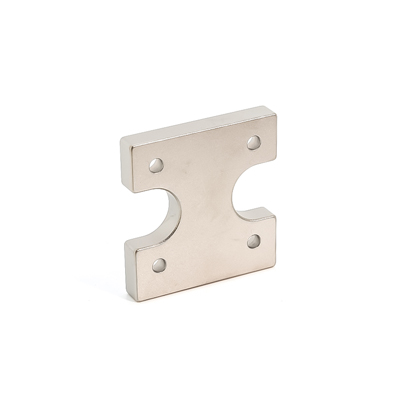

（2）不锈钢挠性调整架转接支架
|
型号 |
NMVF25.4-A-S |
|
主体材质 |
304不锈钢 |
|
表面处理 |
喷砂 |
|
安装孔规格/数量 |
M3沉头孔/4个 M4螺纹孔/1个
|
|
兼容产品型号 |
NMVF25.4-A |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| NMVF25.4-A |  |
 |
| NMVF25.4-A-S | |
|
