NMVGP25.4-A

上方调节万向式分光调整架

ZOLIX提供的上方调节万向式分光调整架为垂直调节设计,可实现俯仰/偏摆角度调节，万向调节结构可实现角度调整时反射镜面中心恒定，有效抑制光路偏移。调节器位于调整架本体上方，结构相对紧凑。调节机构采用M5×0.25细螺距调节器，在实现高调节灵敏度的同时，提供螺钉锁紧，确保长期的机械稳定性。

产品咨询

产品概述

上方调节万向式分光调整架

垂直调节设计,可实现俯仰/偏摆角度调节
结构紧凑，适合有限空间安装，调节过程不挡光束
M5×0.25调节器，带锁紧螺母，可提供长期稳定性

ZOLIX提供的上方调节万向式分光调整架为垂直调节设计,可实现俯仰/偏摆角度调节，万向调节结构可实现角度调整时反射镜面中心恒定，有效抑制光路偏移。调节器位于调整架本体上方，结构相对紧凑。调节机构采用M5×0.25细螺距调节器，在实现高调节灵敏度的同时，提供螺钉锁紧，确保长期的机械稳定性。

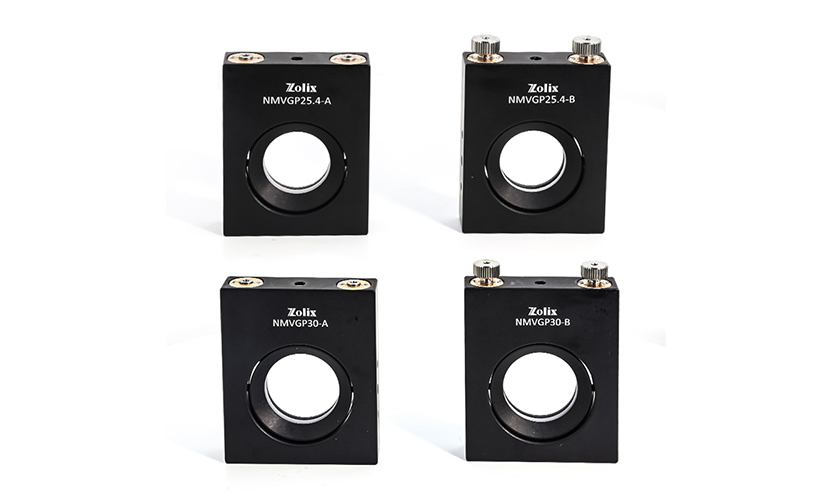

型号	NMVGP25.4-A	NMVGP25.4-B	NMVGP30-A	NMVGP30-B
主体材质	6061-T6 铝合金	6061-T6 铝合金	6061-T6 铝合金	6061-T6 铝合金
表面处理	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化
调节器规格	M5×0.25无滚花调节器	M5×0.25带滚花调节器	M5×0.25无滚花调节器	M5×0.25带滚花调节器
调节器数量	2个	2个	2个	2个
可调俯仰/偏摆角度范围	±1.2°	±1.2°	±1.2°	±1.2°
光轴中心高度	25.2 mm	25.2 mm	27.5 mm或28.5mm	27.5 mm或28.5mm
俯仰/偏摆角度精度	0.35°/转、0.47°/转	0.35°/转、0.47°/转	0.34°/转、0.4°/转	0.34°/转、0.4°/转
安装光学元件最大厚度	5 mm	5 mm	5 mm	5 mm
光学元件固定方式	卡环固定	卡环固定	卡环固定	卡环固定
调节器锁紧方式	螺钉锁紧	螺钉锁紧	螺钉锁紧	螺钉锁紧
底部安装孔规格/数量	M3螺纹孔/2个	M3螺纹孔/2个	M3螺纹孔/2个	M3螺纹孔/2个
侧面安装孔规格/数量	M3/2个、M4/1个	M3/2个、M4/1个	M3/2个、M4/1个	M3/2个、M4/1个
45°入射反射光束直径	≤Ø15.8 mm	≤Ø15.8 mm	≤Ø19 mm	≤Ø19 mm
45°入射中心透射光束直径	≤Ø11.5 mm	≤Ø11.5 mm	≤Ø14.74mm	≤Ø14.74mm

型号	PDF图纸	3D图纸
NMVGP25.4-A
NMVGP25.4-B
NMVGP30-A
NMVGP30-B
