25 mm无底座光学接杆产品规格详情页
产品说明

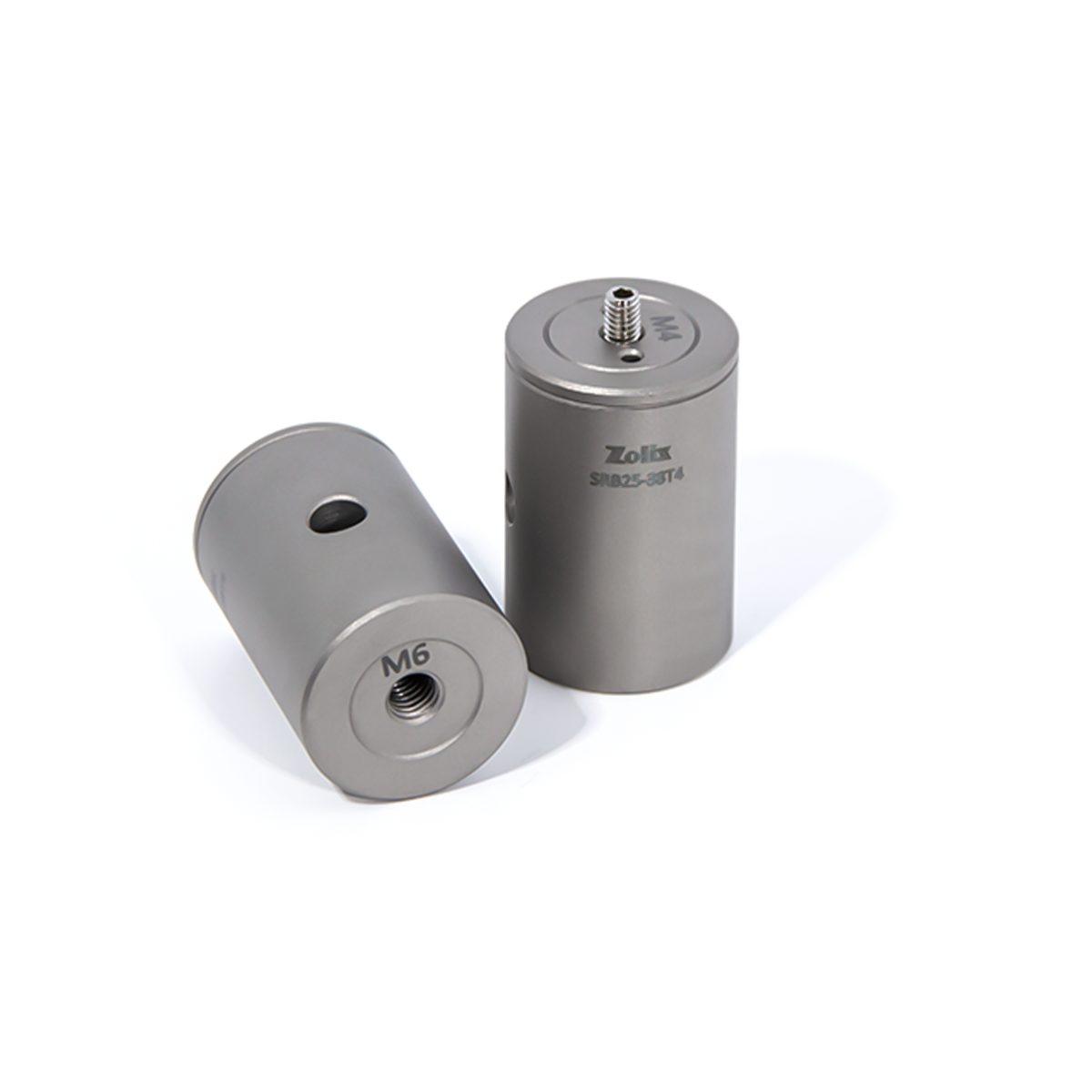

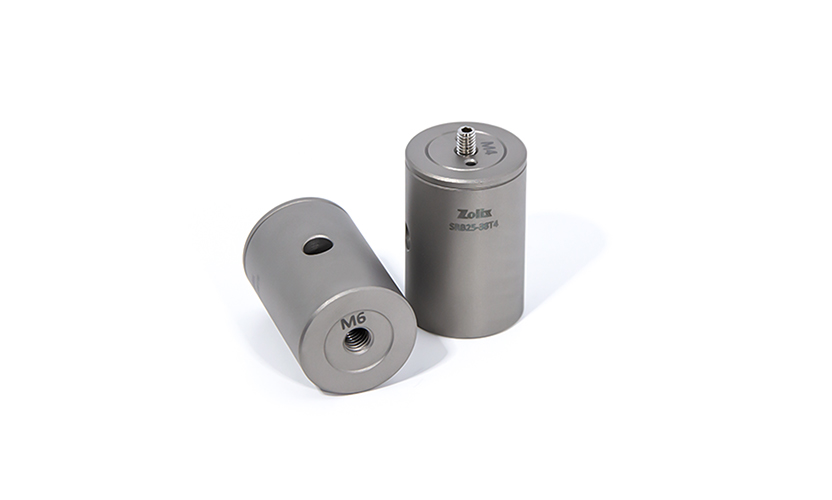

直径 25 mm 的一体式光学接杆可作为光机元件的基础支撑部件
Z0LIX 提供的 25mm 无底座光学接杆采用 303 不锈钢实心结构一体式设计，具备极佳的强度与刚度，表面经过细腻砂化及钝化处理，具备极佳的消光效果。其光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。我们提供的 25mm 无底座光学接杆包括顶部 M4 和 M6螺纹孔的两个系列类型，其中顶部 M4 螺纹孔系列接杆长度范围在 12.5mm~300mm，顶部 M6 螺纹孔系列接杆长度范围在 10mm~500mm。两个系列的光学接杆长度低于20mm的，其安装孔均为贯穿孔。底部均为M6 螺纹孔，顶部与底部的安装螺纹孔可用于连接光机元件与平台。同时我们考虑到一些光学调整架需保持光轴中心相对接杆位置固定，我们在顶部设计了2个2mm 定位销孔，可用于对光机元件的精准定位安装。光学接杆与面包板或光学平台的安装可使用底部 M6 螺孔连接，并使用接杆径向φ6mm 贯穿孔配合内六角扳手等工具进行锁紧或拆卸。
|
型号 |
材质 |
表面处理 |
长度 |
外径规格 |
顶部螺纹孔规格 |
底部螺纹孔规格 |
平行度 |
垂直度 |
附送螺钉规格/数量 |
顶部定位销孔规格/数量 |
径向贯穿孔规格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SRB25-12.5T4 |
303不锈钢 |
喷砂钝化 |
12.5mm |
Ø25mm |
M4贯穿孔 |
/ |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
/ |
|
SRB25-20T4 |
303不锈钢 |
喷砂钝化 |
20mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-30T4 |
303不锈钢 |
喷砂钝化 |
30mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-38T4 |
303不锈钢 |
喷砂钝化 |
38mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-40T4 |
303不锈钢 |
喷砂钝化 |
40mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-45T4 |
303不锈钢 |
喷砂钝化 |
45mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-55T4 |
303不锈钢 |
喷砂钝化 |
55mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-60T4 |
303不锈钢 |
喷砂钝化 |
60mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-70T4 |
303不锈钢 |
喷砂钝化 |
70mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-80T4 |
303不锈钢 |
喷砂钝化 |
80mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-85T4 |
303不锈钢 |
喷砂钝化 |
85mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-200T4 |
303不锈钢 |
喷砂钝化 |
200mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-300T4 |
303不锈钢 |
喷砂钝化 |
300mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12内六角紧定螺钉/1个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-10T6 |
303不锈钢 |
喷砂钝化 |
10mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-12.5T6 |
303不锈钢 |
喷砂钝化 |
12.5mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-20T6 |
303不锈钢 |
喷砂钝化 |
20mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-25T6 |
303不锈钢 |
喷砂钝化 |
25mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-30T6 |
303不锈钢 |
喷砂钝化 |
30mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-38T6 |
303不锈钢 |
喷砂钝化 |
38mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-40T6 |
303不锈钢 |
喷砂钝化 |
40mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-45T6 |
303不锈钢 |
喷砂钝化 |
45mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-50T6 |
303不锈钢 |
喷砂钝化 |
50mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-55T6 |
303不锈钢 |
喷砂钝化 |
55mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-60T6 |
303不锈钢 |
喷砂钝化 |
60mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-70T6 |
303不锈钢 |
喷砂钝化 |
70mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-75T6 |
303不锈钢 |
喷砂钝化 |
75mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-80T6 |
303不锈钢 |
喷砂钝化 |
80mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-85T6 |
303不锈钢 |
喷砂钝化 |
85mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-100T6 |
303不锈钢 |
喷砂钝化 |
100mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-200T6 |
303不锈钢 |
喷砂钝化 |
200mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-300T6 |
303不锈钢 |
喷砂钝化 |
300mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-400T6 |
303不锈钢 |
喷砂钝化 |
400mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
SRB25-500T6 |
303不锈钢 |
喷砂钝化 |
500mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16内六角紧定螺钉/2个 |
Ø2mm/2个 |
Ø6mm |
|
型号 |
PDF图纸 | 3D图纸 |
|---|---|---|
|
SRB25-12.5T4 |
 |
 |
|
SRB25-20T4 |
|
|
|
SRB25-30T4 |
|
|
|
SRB25-38T4 |
|
|
|
SRB25-40T4 |
|
|
|
SRB25-45T4 |
|
|
|
SRB25-55T4 |
|
|
|
SRB25-60T4 |
|
|
|
SRB25-70T4 |
|
|
|
SRB25-80T4 |
|
|
|
SRB25-85T4 |
|
|
|
SRB25-200T4 |
|
|
|
SRB25-300T4 |
|
|
|
SRB25-10T6 |
|
|
|
SRB25-12.5T6 |
|
|
|
SRB25-20T6 |
|
|
|
SRB25-25T6 |
|
|
|
SRB25-30T6 |
|
|
|
SRB25-38T6 |
|
|
|
SRB25-40T6 |
|
|
|
SRB25-45T6 |
|
|
|
SRB25-50T6 |
|
|
|
SRB25-55T6 |
|
|
|
SRB25-60T6 |
|
|
|
SRB25-70T6 |
|
|
|
SRB25-75T6 |
|
|
|
SRB25-80T6 |
|
|
|
SRB25-85T6 |
|
|
|
SRB25-100T6 |
|
|
|
SRB25-200T6 |
|
|
|
SRB25-300T6 |
|
|
|
SRB25-400T6 |
|
|
|
SRB25-500T6 |
|
|
