38mm接杆转接件
产品说明
材质：6061-T6铝合金ZOLIX提供的38mm 接杆转接件系列专为 38mm 光学接杆设计，提供三种结构类型：单点式（SCR38-A）、平面式（CRTB38-B）及 V 槽式（CRTB38-A），满足不同光机械系统的安装需求。

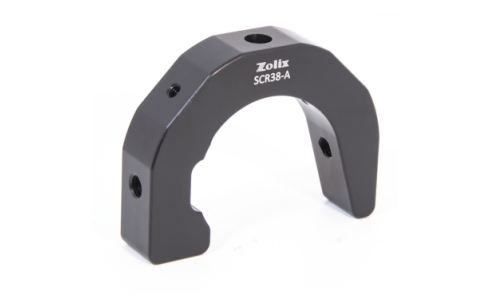

SCR38-A 单点式转接件：接杆套环集成一个 M4 沉头孔与一个 M4 螺纹孔，两孔呈 90° 间隔分布，支持光机械件的垂直安装。套环可沿接杆轴向滑动至目标位置，并通过 M6 胶头螺钉实现稳固锁定。

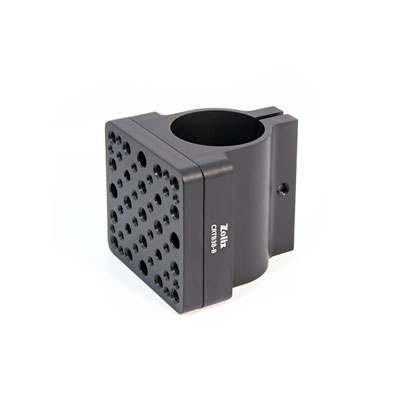

CRTB38-B 平面式转接件：由 38mm 通孔挠性安装板与带螺纹孔的安装板组合而成。安装板上交叉阵列分布 24 个 M4 螺纹孔、17 个 M6 螺纹孔，以及 4 个 M6/M4 沉头孔，兼容多种光机械底座与镜架的固定需求。
CRTB38-A V 槽式转接件：采用 38mm 通孔挠性安装板与 V 型夹持架结构，可稳定夹持直径 Ø7 mm 至 Ø52 mm 的圆柱形器件，并支持 ±10° 俯仰角度的粗略调节，适用于需要快速调整光路方向的场景。
（1）38 mm接杆套环
|
型号 |
SCR38-A |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
夹持接杆直径 |
Ø38mm |
|
锁紧螺钉规格 |
M6胶头螺钉 |
|
安装孔规格 |
M4、M6螺纹孔/M6沉头孔 |
（2）Ø38 mm接杆转接件，带安装板
|
型号 |
CRTB38-B |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
夹持接杆直径 |
Ø38mm |
|
安装板尺寸 |
63.5 mm×63.5 mm |
|
安装板螺纹孔数量/规格 |
24个M4/17个M6 |
|
安装板螺纹孔间距 |
12.5mm |
（3）38 mm接杆转接件，V型夹具
|
型号 |
CRTB38-A |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
夹持接杆直径 |
Ø38mm |
|
安装架加持直径 |
Ø7mm～Ø52mm |
|
俯仰角度调节范围 |
±10° |
|
安装架安装孔规格/数量 |
3个M4螺纹孔、4个M6沉头孔 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| SCR38-A | ||
| CRTB38-B |  |
 |
| CRTB38-A | |
|
