25mm挠性接杆支架
材质：6061-T6铝合金
ZOLIX提供的挠性接杆支架适用于安装Ø25mm光学接杆。有带底座与不带底座两种规格可选。其不带底座挠性接杆支架底部中心带有M6螺纹贯穿安装孔，且底部为封闭式结构，无法使用叉块固定。带底座挠性接杆支架中心为Ø25.4mm通孔，需搭配38mm叉块进行固定，光学接杆可在面包板或光学平台上任意位置安装。

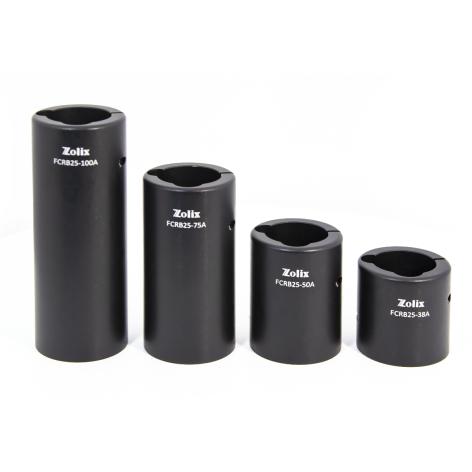

（1）25mm挠性抱紧接杆支架
|
型号 |
FCRB25-38A |
FCRB25-50A |
FCRB25-75A |
FCRB25-100A |
|
材质 |
6061-T6铝合金 |
6061-T7铝合金 |
6061-T8铝合金 |
6061-T9铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
可夹持接杆直径 |
Ø25mm |
Ø25mm |
Ø25mm |
Ø25mm |
|
底部螺纹孔规格 |
M6 |
M6 |
M6 |
M6 |
|
接杆支架高度 |
38mm |
50mm |
75mm |
100mm |
|
接杆支架外径 |
Ø37.7mm |
Ø37.7mm |
Ø37.7mm |
Ø37.7mm |
|
锁紧螺钉规格 |
M4 |
M4 |
M4 |
M4 |

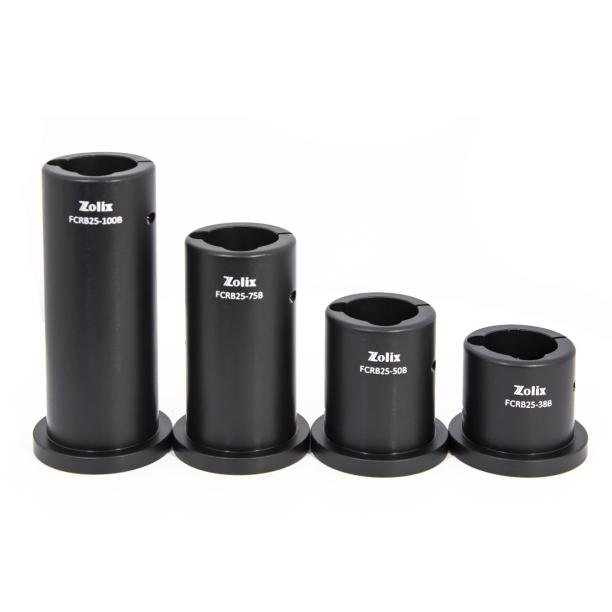

(2)25mm带底座挠性接杆支架
|
型号 |
FCRB25-38B |
FCRB25-50B |
FCRB25-75B |
FCRB25-100B |
|
材质 |
6061-T6铝合金 |
6061-T7铝合金 |
6061-T8铝合金 |
6061-T9铝合金 |
|
表面处理 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
黑色阳极氧化 |
|
可夹持接杆直径 |
Ø25mm |
Ø25mm |
Ø25mm |
Ø25mm |
|
接杆支架高度 |
38mm |
50mm |
75mm |
100mm |
|
接杆支架外径 |
Ø37.7mm |
Ø37.7mm |
Ø37.7mm |
Ø37.7mm |
|
锁紧螺钉规格 |
M4 |
M4 |
M4 |
M4 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| FCRB25-38A |  |
 |
| FCRB25-50A | |
|
| FCRB25-75A | |
|
| FCRB25-100A | |
|
| FCRB25-38B | |
|
| FCRB25-50B | |
|
| FCRB25-75B | |
|
| FCRB25-100B | |
|
