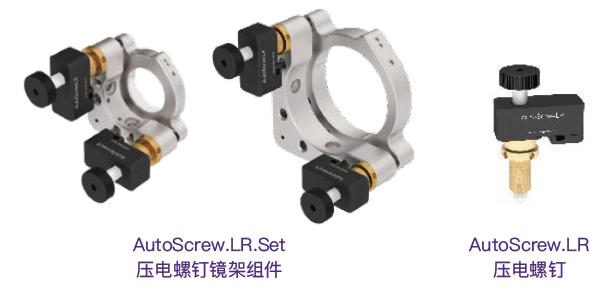

压电电动螺钉 — AutoScrew.LR
室温 · 压电运动方案 —“AutoScrew 系列“ 光学镜架调节• 内置SGS传感器，闭环控制
• 两自由度偏摆运动
• 内置SGS传感器，闭环控制
• 两自由度偏摆运动
• 螺纹兼容标准镜架螺纹
• 领先的输出力
| 产品参数 |
AutoScrew.LR
|
|
可选版本 |
.HV，高真空版本；.UHV，超高真空版本； |
|
底面尺寸 × 高度 |
35 × 15 × 57.4 mm |
|
主体材料 |
不锈钢 |
|
线缆 & 接头 |
标准屏蔽线缆SMB 接头，kapton漆包线，PEEK-2mm插针 |
|
运动行程 |
10 mm |
|
最大速度 |
典型 1.2 mm/min |
|
最小步伐 |
典型值 20 nm，最大 50 nm |
|
驱动频率 |
2 kHz |
|
主动推力 |
20 N（可达 50 N) |
|
保持力 |
100 N |
|
最大侧向力 |
1N |
|
适配控制器 |
MC-Newton.E4 |
|
最大驱动电压 |
Max. 100V |
|
产品参数 |
AutoScrew.LR.Set.01 |
AutoScrew.LR.Set.02 |
|
适配镜片尺寸 |
1 inch |
2 inch |
|
角度范围 |
+/-4 ° |
+/-3 ° |
|
角度分辨率 |
2 μrad |
1 μrad |

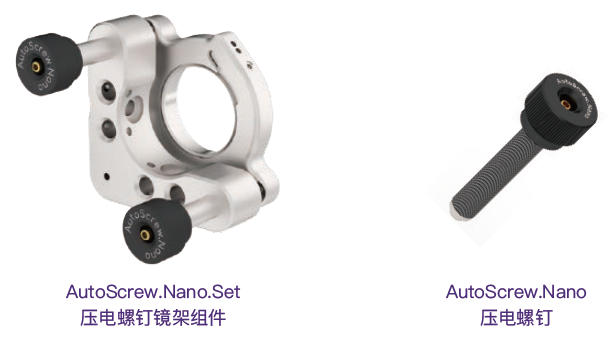

压电电动螺钉 — AutoScrew.Nano
室温 · 压电运动方案 —“AutoScrew 系列“ 光学镜架调节
• 亚纳米级运动控制
• 超高真空兼容
• 超高真空兼容
| AutoScrew.Nano | |
|
可选版本 |
.HV，高真空版本；.UHV，超高真空版本； |
|
主体材料 |
不锈钢 / 铝合金 |
|
线缆 & 接头 |
标准同轴线缆SSMB；真空版kapton同轴线缆，SSMB |
|
运动行程 |
18 μm |
|
开环分辨率 |
1 nm |
|
驱动电压 |
0 - 120 V |
|
电容 |
550 nF |
|
最大推力 |
300 N |
|
适配控制器 |
MC-Archimedes.4 |
|
重量 |
9.5 g |
|
产品参数 |
AutoScrew.Nano.Set.01 |
AutoScrew.Nano.Set.02 |
|
适配镜片尺寸 |
1 inch |
2 inch |
|
角度范围 |
0.5 mrad |
0.3 mrad |
|
角度分辨率 |
0.02 μrad |
0.01 μrad |
