1 |
可选版本 |
.NM，绝对无磁版本； .HV，高真空版本； .UHV，超高真空版本； |
|
2 |
外形尺寸 |

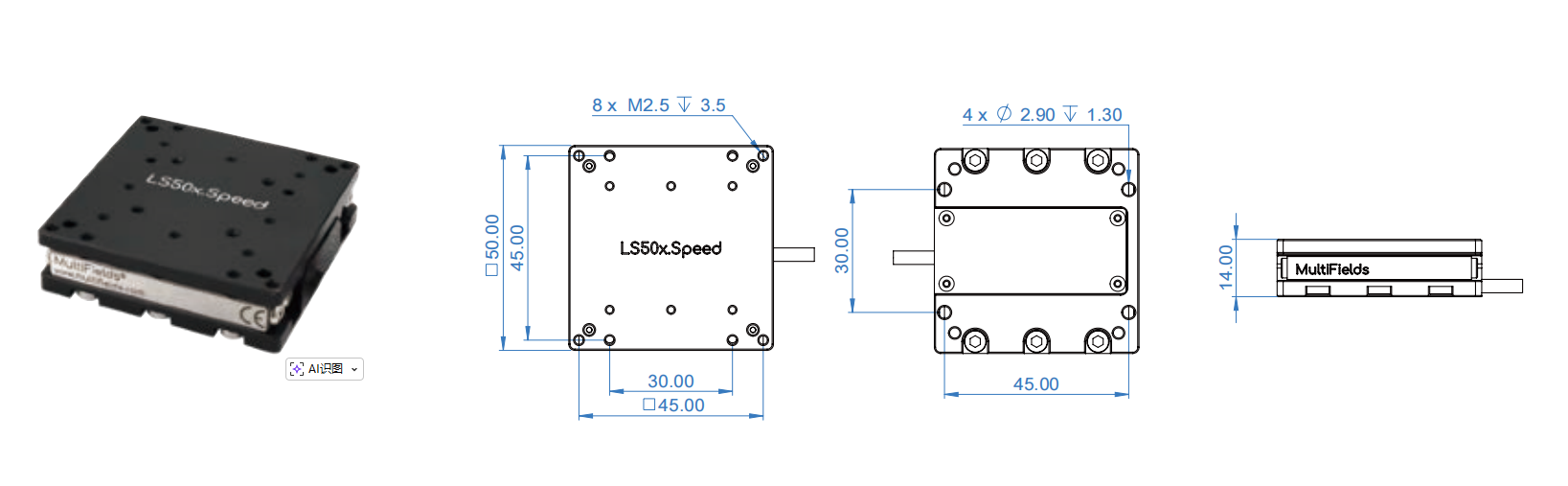

50 × 50 × 14 mm |
|
3 |
主体材料 |
标准版 铝合金，钢：120 g；.HV/.UHV：钛，钢：150 g；.NM 钛，陶瓷：130 g |
|
4 |
运动行程 |
24 mm |
|
5 |
速度范围 |
默认：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s |
|
6 |
驱动力 |
2 N |
|
7 |
保持力 |
3 N |
|
8 |
水平方向使用最大负载 |
2 kg |
|
9 |
竖直方向使用最大负载 |
100 g |
|
10 |
双向重复定位精度 |
± 250 nm |
|
11 |
全行程俯仰/偏摆 |
0.3 mrad |
|
12 |
最小步伐(开环) |
50 nm |
|
13 |
位置传感器类型 |
光学位置传感器 |
|
14 |
位置传感器分辨率 |
2 nm |
|
15 |
线缆 & 接头 |
默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK) |
|
16 |
控制器规格 |
MC-Doppler系列 |
|
1 |
可选版本 |
.NM，绝对无磁版本； .HV，高真空版本； .UHV，超高真空版本； |
|
2 |
外形尺寸 |

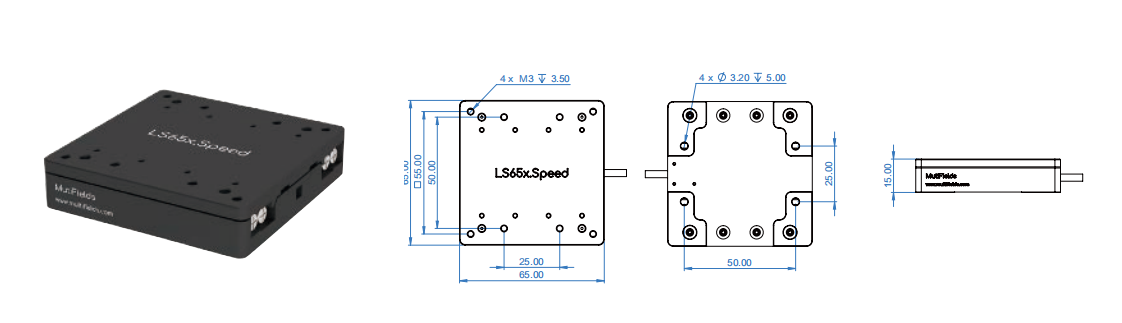

65 × 65 × 15 mm |
|
3 |
主体材料 |
标准版 铝合金，钢：200 g；.HV/.UHV：钛，钢：270 g；.NM 钛，陶瓷：240 g |
|
4 |
运动行程 |
30 mm |
|
5 |
速度范围 |
默认：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s |
|
6 |
驱动力 |
3 N |
|
7 |
保持力 |
4 N |
|
8 |
水平方向使用最大负载 |
3 kg |
|
9 |
竖直方向使用最大负载 |
150 g |
|
10 |
双向重复定位精度 |
± 250 nm |
|
11 |
全行程俯仰/偏摆 |
0.3 mrad |
|
12 |
最小步伐(开环) |
50 nm |
|
13 |
位置传感器类型 |
光学位置传感器 |
|
14 |
位置传感器分辨率 |
2 nm |
|
15 |
线缆 & 接头 |
默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK) |
|
16 |
控制器规格 |
MC-Doppler系列 |
|
1 |
可选版本 |
.NM，绝对无磁版本； .HV，高真空版本； .UHV，超高真空版本； |
|
2 |
外形尺寸 |

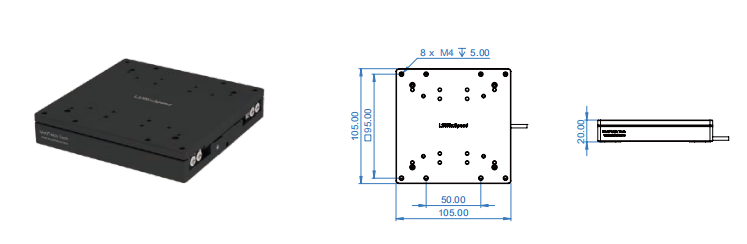

105 × 105 × 20 mm |
|
3 |
主体材料 |
标准版 铝合金，钢：660 g；.HV/.UHV：钛，钢：960 g；.NM 钛，陶瓷：910 g |
|
4 |
运动行程 |
60 mm |
|
5 |
速度范围 |
默认：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s |
|
6 |
驱动力 |
4 N |
|
7 |
保持力 |
5 N |
|
8 |
水平方向使用最大负载 |
5 kg |
|
10 |
双向重复定位精度 |
± 250 nm |
|
11 |
全行程俯仰/偏摆 |
0.2 mrad |
|
12 |
最小步伐(开环) |
50 nm |
|
13 |
位置传感器类型 |
光学位置传感器 |
|
14 |
位置传感器分辨率 |
2 nm |
|
15
|
线缆 & 接头 |
默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK) |
|
16 |
控制器规格 |
MC-Doppler系列 |
| 1 | 可选版本 | .NM，绝对无磁版本；.HV，高真空版本；.UHV，超高真空版本 |

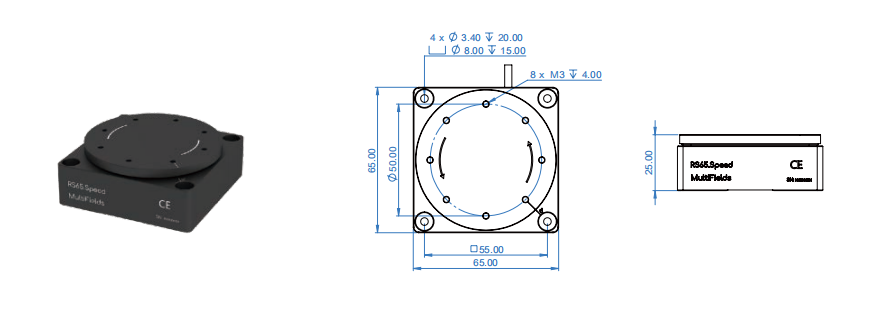

| 2 | 外形尺寸 | 65 × 65 × 25 mm |
| 3 | 主体材料 | 标准版 /.NM 铝合金：330 g；.HV/.UHV 钛合金：360 g |
| 4 | 运动行程 | 360° |
| 5 | 速度范围 | 默认：60 °/s ~ 720 °/s；.HV & .UHV 版本：推荐使用 60 °/s |
| 6 | 最大负载 | 2 kg |
| 7 | 额定力矩 | 0.5 N·m |
| 8 | 最大力矩 | 0.8 N·m |
| 9 | 保持力矩 | 0.8 N·m |
| 10 | 最小步伐 | 15 μrad |
| 11 | 位置传感器类型 | 光学位置传感器 |
| 12 | 位置传感器分辨率 | 1 μrad |
| 13 | 线缆 & 接头 | 默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK) |
| 14 | 控制器规格 | MC–Doppler 系列 |
| 1 | 可选版本 | .NM，绝对无磁版本；.HV，高真空版本；.UHV，超高真空版本 |
| 2 | 外形尺寸 | 105 × 135 × 23 mm |
| 3 | 主体材料 | 标准版 /.NM 铝合金：800 g；.HV/.UHV 钛合金：1 kg |
| 4 | 运动行程 | 360° |
| 5 | 速度范围 | 默认：1.3 °/s ~ 360 °/s；.HV & .UHV 版本：推荐使用 36 °/s |
| 6 | 最大负载 | 5 kg |
| 7 | 额定力矩 | 0.4 N·m |
| 8 | 最大力矩 | 0.6 N·m |
| 9 | 保持力矩 | 0.6 N·m |
| 10 | 最小步伐 | 0.75 μrad |
| 11 | 位置传感器类型 | 光学位置传感器 |
| 12 | 位置传感器分辨率 | 1 μrad |
| 13 | 线缆 & 接头 | 默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK) |
| 14 | 控制器规格 | MC–Doppler 系列 |
